工业设备用立式安装牵引连接支座结构

　　该牵引组件属于工业传动与执行机构的配套连接构件，主要应用在需要完成直线牵引、工位推拉、部件位移导向的自动化产线、专用工装夹具以及小型物料输送设备的动力传递环节，作为动力输出端与被牵引执行部件之间的刚性连接载体，承担牵引力传递、部件定位支撑、运动轨迹约束的核心作用。从实际使用场景来看，这类构件常见于电子元器件组装设备的料带牵引工位、小型包装设备的封合机构推拉单元、工装夹具的工件夹紧位移模块，替代传统的拼接式连接支架，减少装配环节的累计误差，提升牵引动作的重复定位精度。

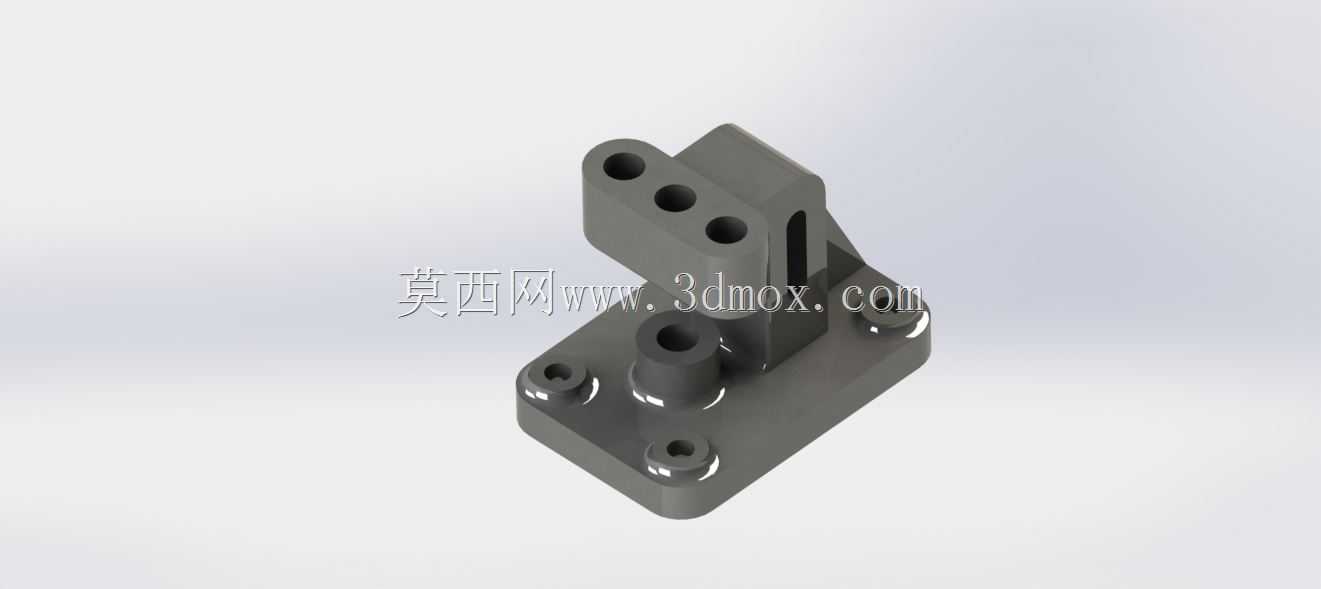

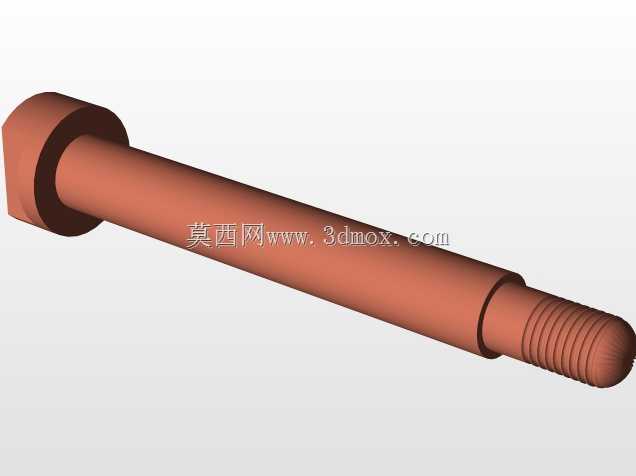

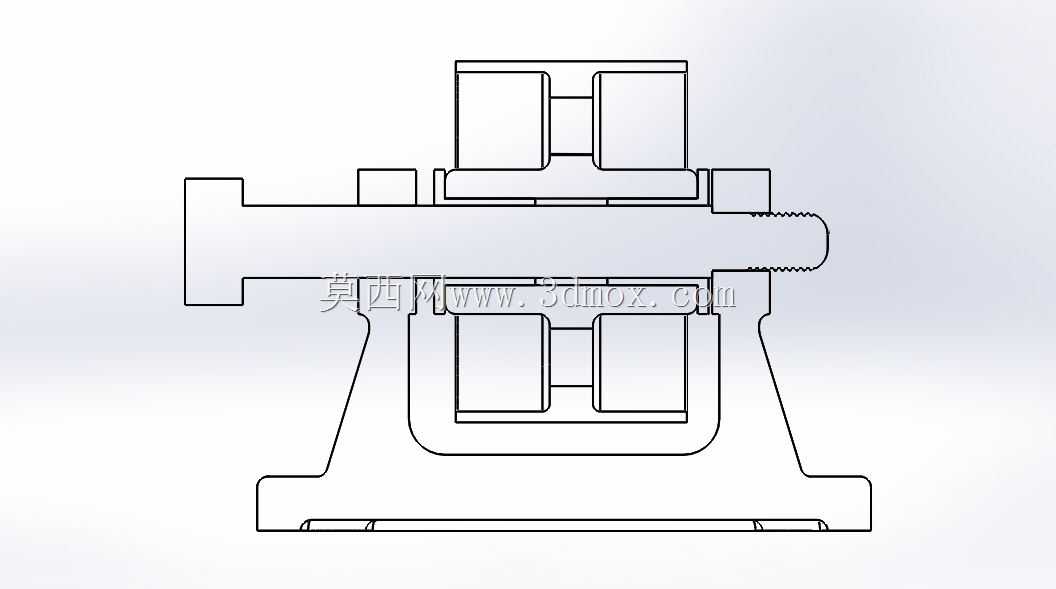

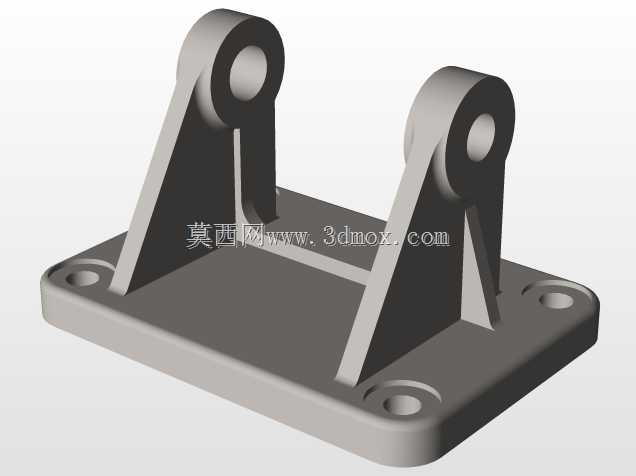

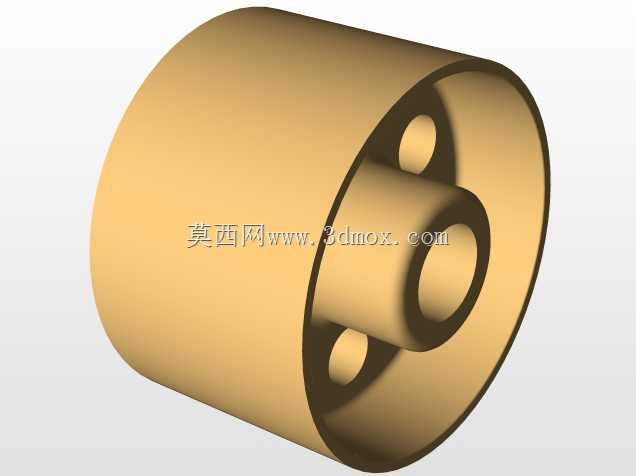

　　从功能特性上看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，整体结构分为底部安装法兰、中部支撑立臂、上部牵引连接位三个功能区段，没有多余的冗余结构，在保证结构刚性的前提下尽可能压缩了整体占用空间。底部安装法兰设置有四个沉头安装孔，孔位采用对称式分布，安装时可通过内六角螺栓直接固定在设备的安装基板或者型材台面上，沉头孔的设计可以保证螺栓安装后端面不突出法兰平面，避免与周边运动部件产生干涉，法兰底面做了平面度精加工处理，安装后可以保证整个支座的垂直度，避免长期受牵引侧向力出现倾斜偏移。中部支撑立臂做了加厚的变截面处理，靠近底部法兰的位置厚度更大，向上逐步过渡到适配上部连接位的尺寸，立臂侧面预留有长条形的减重兼观察槽，既可以降低构件整体重量，也能在装配时透过槽位观察内部连接销轴的安装到位情况，同时长槽结构也能在构件受冲击载荷时提供微小的形变余量，避免应力集中导致的根部断裂。上部的连接位设置有三个同轴度经过精加工的通孔，用于穿装牵引销轴或者连接螺栓，可适配不同直径规格的牵引连杆端头，孔位周边做了局部加厚处理，承受牵引力时的挤压应力控制在材料许用应力范围内，不会出现孔位变形、销轴松旷的问题；立臂朝向牵引方向的侧面还集成了一个凸起的圆柱定位台，可用于安装牵引行程的触发挡片或者位置传感器感应块，不需要额外在支座上加装辅助安装支架，减少了附属零件的数量。

　　在设计思路上，该构件优先考虑了装配兼容性与受力合理性，没有采用复杂的曲面造型，所有加工面均为平面或者圆柱面，可通过常规的铣削、钻削工序完成精加工，不需要特殊的定制刀具，加工成本可控，适合小批量配套生产。尺寸边界方面，底部法兰的安装孔距适配常规的工业铝型材安装槽间距，也可直接固定在厚度10mm以上的钢板安装台面上，整体高度控制在满足牵引行程避让的范围内，不会过多占用设备上部的操作空间，上部连接孔的中心高度与常见的微型气缸、直线滑台的输出轴中心高度匹配，不需要额外加装调整垫片即可完成同轴对接，减少装配时的调整工作量。实际使用过程中，该支座可承受沿牵引方向的最大静牵引力满足常规小型自动化设备的牵引负载需求，侧向受力时的抗形变能力优于拼接式的角钢支架，长期往复运动下的连接精度保持性更好，不会因为螺栓松动出现牵引位置偏移的问题。针对不同的使用环境，该构件可根据需求选用45号钢做发黑处理、铝合金做阳极氧化处理或者不锈钢材质，分别适配普通工业环境、轻量化需求场景以及有防腐要求的食品、医药类生产设备场景，不同材质版本的安装尺寸完全一致，可实现直接互换，不需要调整周边配套部件的安装位置。
