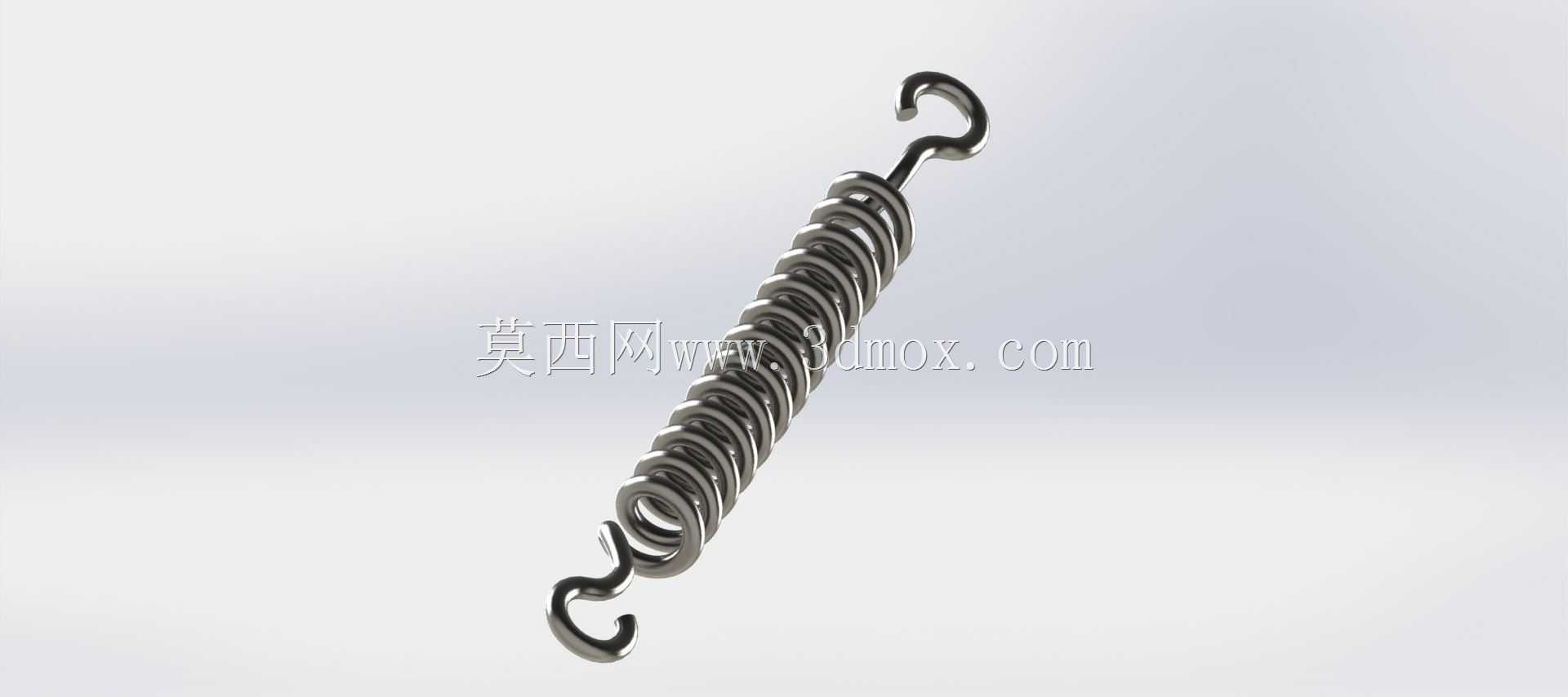

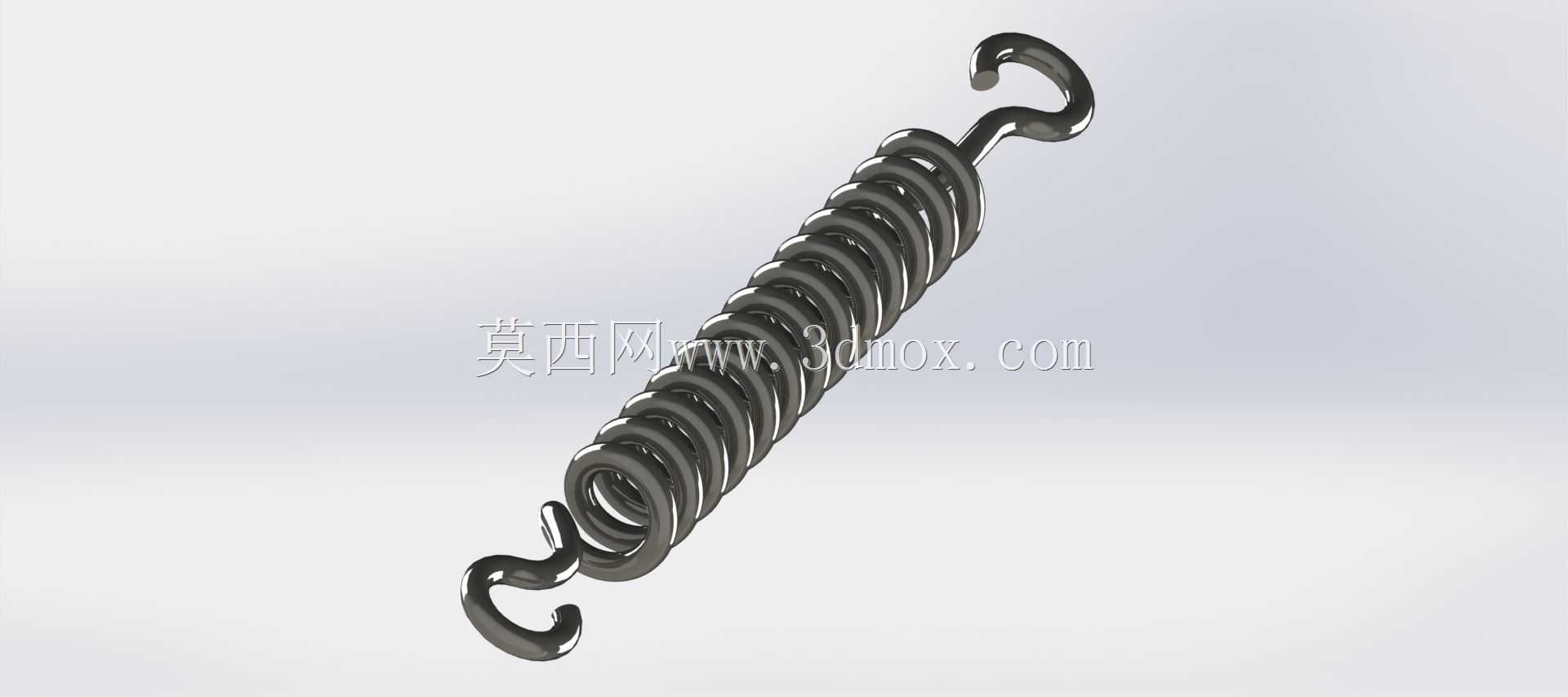

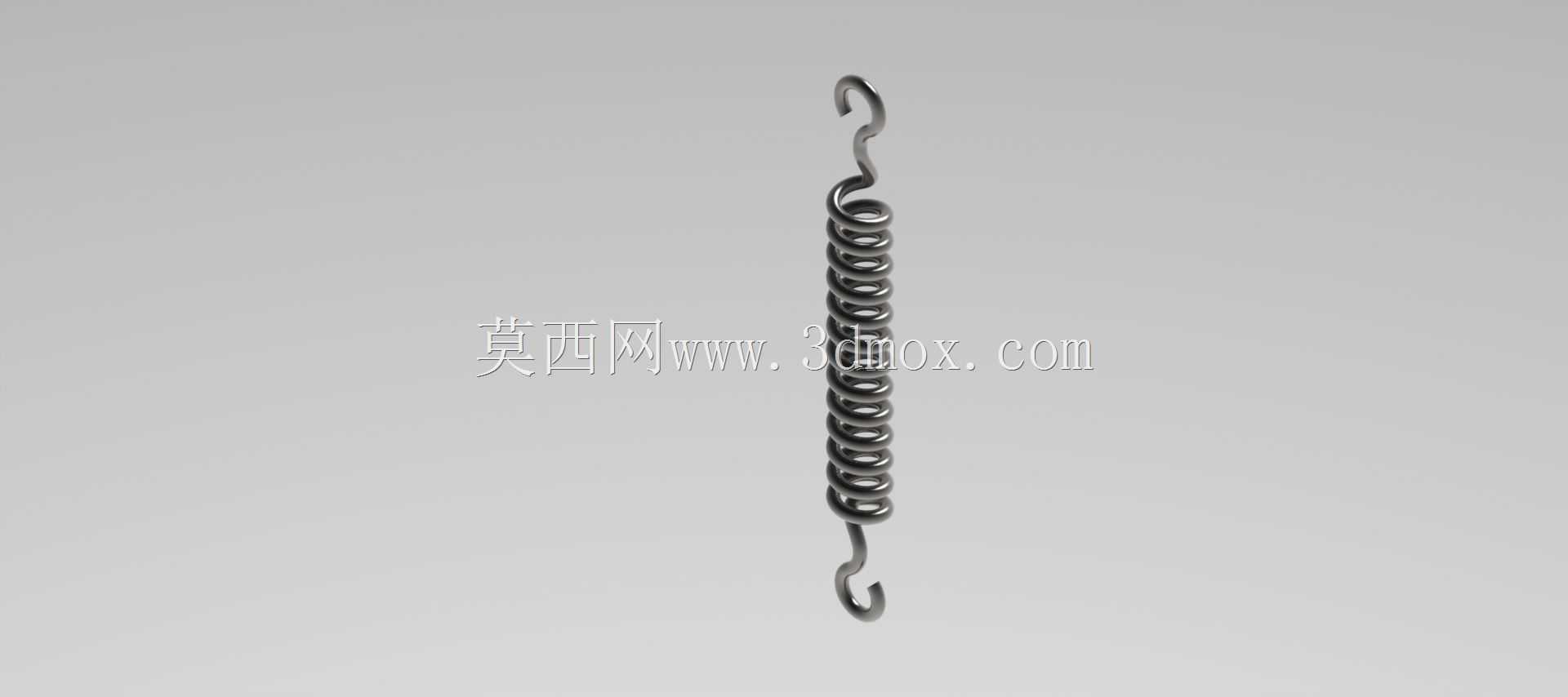

带挂钩扭转螺旋弹簧结构设计

　　这类带端部挂钩的扭转螺旋弹簧，在日常设备结构里的应用场景远比普通压缩弹簧更细分，很多需要提供扭转复位力矩、或者靠弹性形变完成角度回弹的工位都会用到，比如小型家电的翻盖铰链、园林工具的操作手柄复位、电气柜门锁的锁舌回弹结构、甚至儿童玩具的活动关节处，都能找到这类构件的身影。和常见的圆柱螺旋压缩弹簧不同，扭转弹簧的受力方向是绕簧丝轴线的扭矩，而非轴向的拉压力，这就决定了它的设计逻辑和常规弹簧有本质区别。

　　从实际功能特性来看，这款弹簧两端的挂钩是直接参与力传递的结构，不像压缩弹簧靠端面承压，扭转弹簧的端部结构需要和被连接件可靠卡合，避免工作过程中出现滑脱、偏载的问题。设计时首先要确定的是工作扭矩对应的刚度，也就是每扭转单位角度需要提供的力矩值，这个参数直接和簧丝直径、弹簧中径、有效圈数挂钩——簧丝越粗、中径越小、有效圈数越少，弹簧的扭转刚度就越大，能提供的复位力矩也就越强，但对应的允许扭转角度就会变小，设计时需要平衡工作行程的角度需求和力矩输出的匹配度，不能一味追求大刚度导致弹簧扭转到工作角度时应力超过材料许用值，出现早期断裂失效。

　　很多新手设计这类弹簧时容易忽略端部挂钩的应力集中问题，簧丝从螺旋圈过渡到直段挂钩的位置，是整个弹簧应力最高的区域，因为这里除了扭转产生的切应力，还会因为挂钩的弯折产生附加弯曲应力，所以过渡位置的弯折半径不能太小，一般要保证弯折半径不小于1.5倍的簧丝直径，避免冷弯折时出现表层微裂纹，给后续使用留下断裂隐患。另外挂钩的开口方向、伸出长度也要匹配安装位的卡槽尺寸，伸出太长会导致安装后弹簧出现额外的预扭转，改变初始力矩值，伸出太短则会出现卡合不牢，设备振动时容易脱开。

　　关于安装边界的尺寸控制，首先要明确弹簧的自由角度，也就是无载荷状态下两个挂钩的相对夹角，这个角度需要匹配安装位两个连接点的初始位置，保证安装完成后弹簧有一定的预扭转角度，提供初始预紧力，避免设备空载时弹簧松旷出现异响。弹簧的外径尺寸要和安装腔的内壁预留足够间隙，因为弹簧受扭时，圈与圈之间会出现轻微的胀开现象，如果安装腔间隙留得太小，工作时弹簧外圈会和腔壁摩擦，不仅会磨损簧丝表层的防锈涂层，还会额外增加摩擦阻力，导致实际输出的力矩和设计值出现偏差，长期摩擦还会造成簧丝直径磨损，降低弹簧的使用寿命。一般来说，弹簧外径和安装腔内壁的单边间隙要控制在簧丝直径的10%到15%之间，既不会因为间隙过大导致弹簧工作时出现偏摆，也不会因为间隙过小出现摩擦卡滞。

　　簧丝的选型也要结合使用场景确定，如果是普通室内环境的民用设备，选用常规的碳素弹簧钢丝就可以满足需求，成本低且强度足够；如果是在潮湿或者有轻微腐蚀的户外设备上使用，就要选用镀锌或者不锈钢材质的簧丝，避免长期使用出现锈蚀导致弹力衰减。另外弹簧的旋向也要注意，扭转弹簧的旋向要和工作时的扭转方向匹配，保证工作时弹簧是越扭越紧，而不是出现圈间松动的情况——如果旋向选反了，工作时弹簧的有效圈数会出现变化，刚度会偏离设计值，严重时还会导致弹簧在扭转过程中出现圈间错位，直接卡死无法回弹。

　　在建模过程中，螺旋扫掠的路径要注意端部过渡段的平滑处理，不能直接在螺旋圈末端生硬接出直段挂钩，要做一段曲率连续的过渡螺旋线，还原实际冷卷弹簧的成型形态，这样后续做有限元应力分析时，才能得到更贴近实际的应力分布结果，避免因为建模的棱角导致应力计算值失真，误导后续的参数优化。很多工程师建模时为了省事，直接用直线拼接挂钩和螺旋段，做出来的模型过渡位置是尖锐折角，不仅和实际零件形态不符，后续出工程图时也无法标注合理的弯折半径，给生产加工带来歧义。

　　实际选型替换这类弹簧时，不能只看弹簧的外径和长度，一定要核对工作扭矩、最大扭转角度、端部挂钩的形式和尺寸，哪怕两个弹簧的外形尺寸完全一致，如果有效圈数或者簧丝直径有细微差别，实际的刚度就会差很多，装上去之后要么复位力不够导致机构无法回位，要么力矩太大导致操作手感过硬，甚至会因为应力超过极限出现断裂，造成整个机构的功能失效。比如同样是门锁用的扭转弹簧，不同型号的锁体因为锁舌行程不同，需要的扭转角度和力矩差异很大，随便替换很容易出现锁舌卡滞或者回弹不到位的问题。
