预制混凝土柱配套佩克柱靴连接构件

　　在装配式混凝土结构施工场景中，柱靴是预制柱与下部基础实现可靠传力、精准定位的核心连接部件，这套佩克柱靴构件覆盖了不同规格预制柱的适配需求，从最小截面的装饰性预制柱到大荷载承重柱，都能找到对应的匹配型号。从实际工程使用逻辑来看，这类柱靴的核心作用是在预制柱吊装阶段完成快速对位，同时承担施工阶段的临时固定荷载，以及后期结构使用阶段的竖向压力、水平剪力传递，部分带加长锚筋的型号还可承担一定的柱脚弯矩，适配不同抗震等级的建筑结构需求。

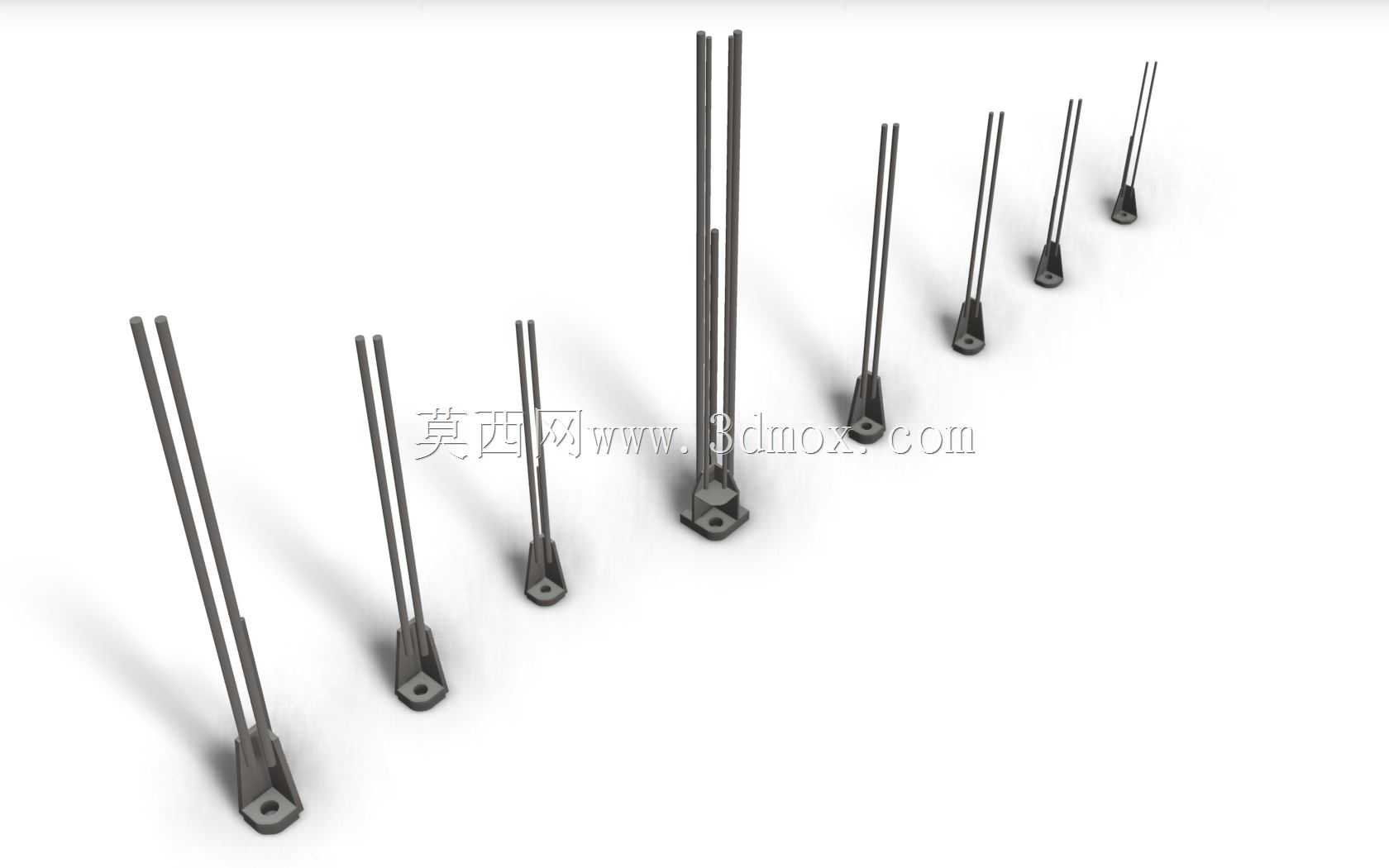

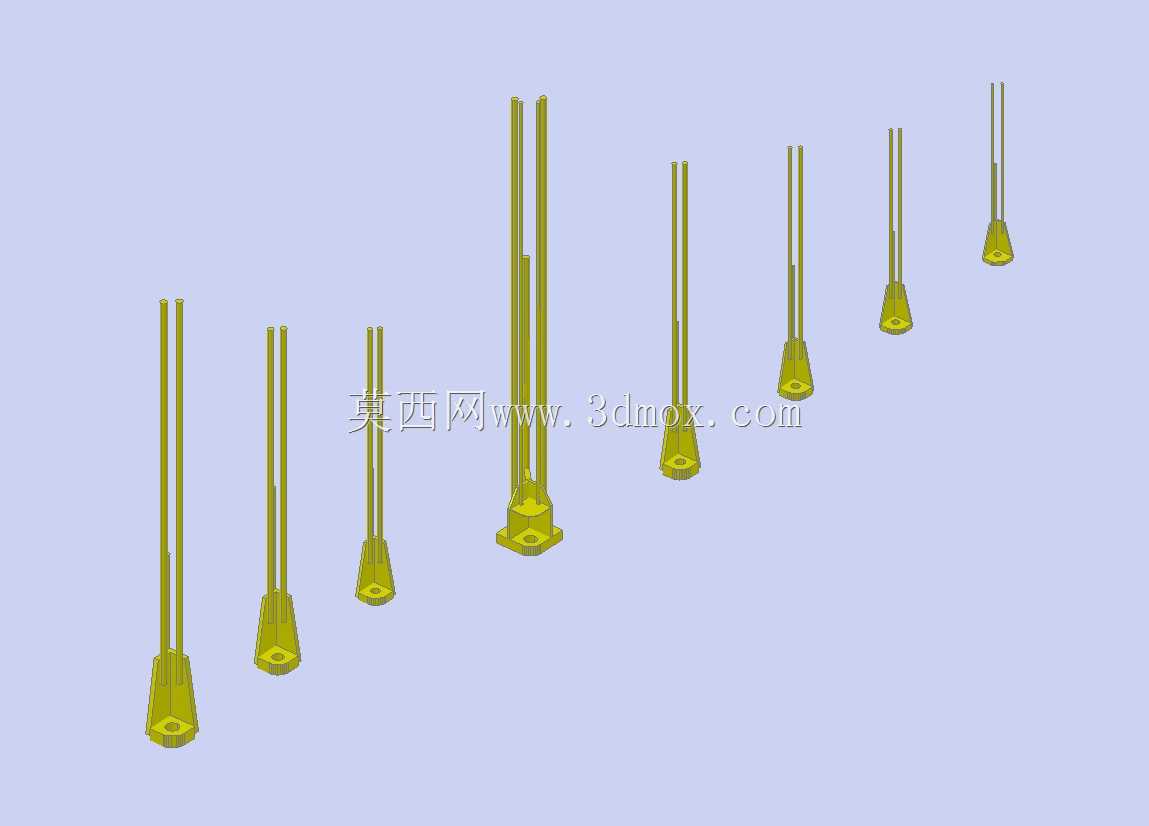

　　从设计思路层面拆解，这套柱靴采用了楔形底座配合双平行锚筋的结构形式，底座部分的带孔法兰边用于和基础顶面的预埋板或者现浇层实现螺栓固定，底座上方的锥形过渡段可以将柱身传来的竖向荷载均匀扩散到下部基础接触面，避免局部应力集中导致的混凝土压溃问题。向上延伸的两根平行长杆是柱身定位锚筋，在预制柱生产阶段就预埋进柱脚混凝土内部，锚筋表面的粗糙纹理或者滚压纹路可以增强与混凝土的握裹力，保证锚筋与柱身混凝土协同受力，不会在荷载作用下出现滑移拔出的问题。不同型号的柱靴锚筋长度存在明确差异，对应不同的柱脚锚固深度要求，小规格柱靴的锚筋长度较短，适配截面尺寸较小、荷载等级较低的预制柱，大规格柱靴的锚筋长度更长、直径更粗，底座法兰的尺寸也相应加大，安装孔的孔距、孔径都随荷载等级提升做了匹配调整，保证连接螺栓的抗剪承载力满足设计要求。

　　在安装边界控制上，这类柱靴对基础顶面的平整度有明确要求，安装前需要对基础预埋位置的标高进行复测，通过底座下方的调节螺母可以实现柱身安装标高的微调，调整范围通常在几厘米区间内，足以覆盖基础施工的常规标高误差。柱靴安装时的定位轴线偏差需要控制在结构施工规范允许的范围内，否则会导致上部预制柱就位后出现轴线偏移，影响后续梁板构件的安装匹配。锚筋插入预制柱内部的深度需要严格符合设计要求，锚筋端部不需要做额外的弯钩处理，依靠足够的锚固长度和表面握裹力即可实现可靠锚固，这也简化了预制构件的生产流程，不需要在柱脚位置处理复杂的弯钩钢筋排布。

　　从功能特性来看，这套柱靴的标准化设计可以大幅提升装配式施工现场的安装效率，传统现浇柱脚需要在现场绑扎钢筋、支设模板、浇筑混凝土，养护周期长，施工精度受工人操作水平影响大，采用这类预制柱靴后，柱身可以在工厂完成预制生产，现场仅需完成柱靴与基础的固定、预制柱的吊装对位，即可快速完成柱脚安装，大幅缩短现场施工周期，同时安装精度可以控制在毫米级，远高于现场现浇的施工精度。不同规格柱靴的底座楔形角度经过统一优化，保证荷载传递路径顺畅，不会在截面突变位置出现过大的应力集中，底座与锚筋的连接位置采用了围焊处理，焊缝强度满足等强连接要求，不会在荷载作用下出现锚筋与底座脱离的问题。

　　在实际工程选型过程中，设计人员需要根据预制柱的截面尺寸、竖向荷载设计值、水平剪力以及弯矩大小，选择对应规格的柱靴型号，同时需要核对柱靴底座的安装尺寸与基础预埋板的尺寸是否匹配，锚筋的长度是否满足预制柱的锚固深度要求，避免出现选型过小导致的承载力不足，或者选型过大造成的材料浪费。对于有抗震设防要求的区域，还需要核对柱靴的抗震性能参数，保证其在往复荷载作用下的延性性能满足结构设计要求，避免地震作用下柱脚连接出现脆性破坏。
