带法兰安装端的传动连杆结构设计

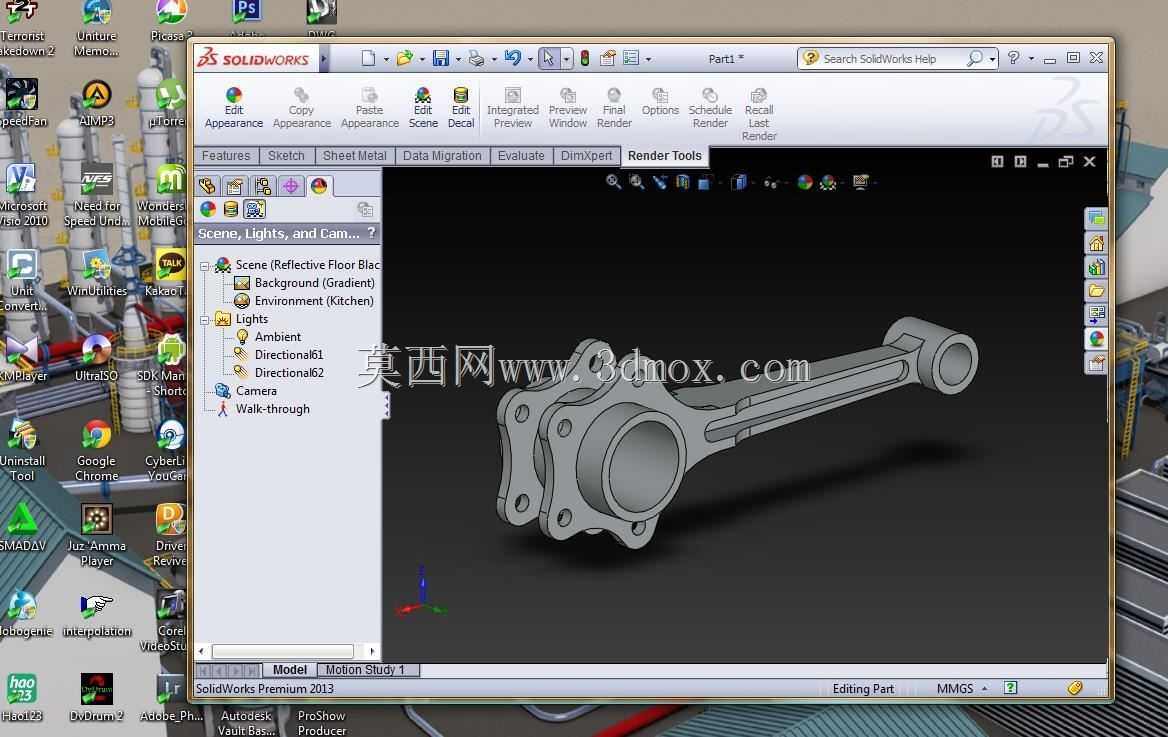

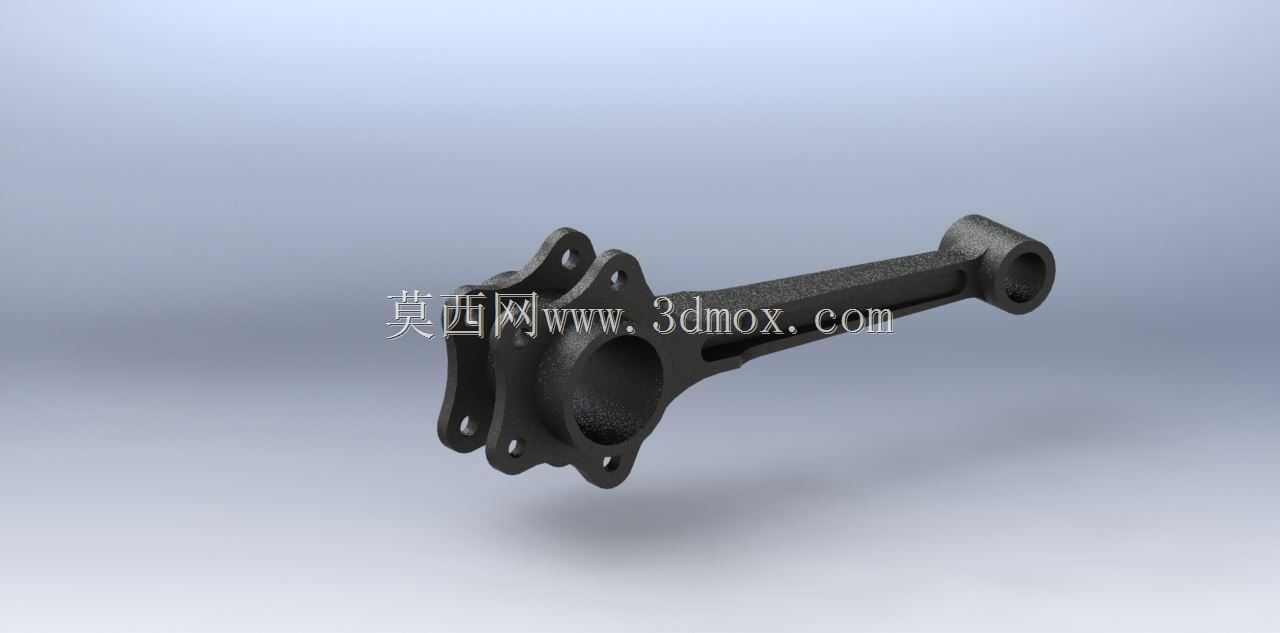

　　这类带法兰安装端的传动连杆，在中小功率往复式动力设备的动力传递链路里承担着核心的力传导作用，常见于通用小型内燃机、往复式泵体、农用作业机具的动力输出端，负责将曲柄端的旋转运动转化为指定执行端的往复直线动作，或是反过来将直线推力转化为旋转扭矩，整个部件在运行过程中需要持续承受交变的拉压载荷，部分工况下还会附带一定的侧向弯矩，因此结构设计阶段的刚度与疲劳强度匹配是核心考量点。从结构形态来看，该连杆一端采用多螺栓孔法兰盘结构，区别于传统剖分式连杆大头的设计，这种一体式法兰端可以直接与配套的偏心轴座、活塞连接座或是执行机构安装盘通过螺栓刚性锁紧，安装孔位沿法兰盘周向均匀分布，能够保证锁紧后受力均匀，避免局部应力集中导致的连接松动，

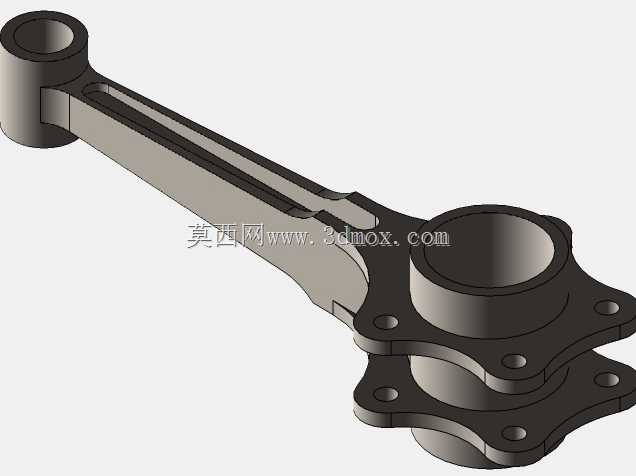

　　法兰盘与杆身的过渡区域采用了大圆弧平滑过渡设计，没有尖锐的直角棱边，从根源上降低了交变载荷下的应力集中系数，减少长期运行过程中疲劳裂纹萌生的概率。杆身部分采用了变截面的工字形优化结构，并非等直径的圆杆设计，这种结构可以在保证整体抗弯、抗扭刚度满足载荷要求的前提下，尽可能降低部件自身的重量，减少往复运动过程中产生的惯性力，降低配套动力系统的无功损耗，杆身表面做了均匀的粗糙度处理，没有多余的凸起或凹槽，既可以减少运行过程中与周边部件的干涉风险，也能避免应力集中点的出现。另一端的环形铰接端采用了整体式铜套安装位设计，孔位内壁预留了足够的衬套压装余量，安装时可以压入耐磨铜套或是自润滑轴承，与配套的铰接销轴配合实现相对摆动，

　　铰接端的外径尺寸经过匹配计算，能够承受杆身传递的最大拉压力而不出现压溃变形，铰接端与杆身的连接位置同样做了圆弧过渡，并且在铰接端外侧设置了定位挡边结构，可以限制衬套的轴向窜动，保证铰接位置的运转精度。在实际安装适配过程中，需要重点关注法兰端的安装孔位分布圆直径、铰接端的内孔直径以及两个安装端的中心距这三个核心尺寸边界，法兰端的安装面平面度需要控制在合理公差范围内，保证锁紧后与对接部件完全贴合，避免出现偏载导致的螺栓断裂或是法兰变形；铰接端的孔位轴线需要与法兰端的安装面保持严格的平行度公差，否则运行过程中会出现额外的侧向力矩，加剧衬套和销轴的磨损，甚至导致杆身弯曲变形。设计过程中还需要考虑部件的动平衡特性，

　　由于该部件属于高速往复运动件，杆身的质量分布需要沿两个安装端的中心连线对称，避免运行过程中产生额外的振动，传递到整机结构上引发共振问题，因此建模阶段需要对部件的质心位置进行校核，确保质心落在中心连线上，必要时可以通过局部调整杆身的截面尺寸来修正质心偏移。这类结构相比传统的剖分式连杆，安装维护更加便捷，不需要进行复杂的大头盖配对研磨，法兰端的连接刚性更强，能够承受更大的瞬时冲击载荷，适合应用在转速中等、载荷波动较大的通用动力设备上，在进行三维建模时，需要重点校核各个过渡圆角的尺寸、安装孔的位置度公差、铰接孔的圆柱度公差，确保加工后的部件能够顺利完成装配，并且在额定载荷下达到设计使用寿命，避免出现早期失效问题。
