圆形承压热水储箱结构设计图纸

　　在民用建筑集中供热水系统、小型商用洗浴场所供水配套、工业生产工艺预热供水环节中，这类圆形结构的热水储箱都是核心的储热配水部件，区别于普通常压冷水储水罐，该结构在设计阶段就充分考虑了储水温度带来的热胀冷缩应力、长期带温运行的密封可靠性，以及现场安装的排布适配性。从图纸呈现的结构来看，整体采用正圆形卧式罐体布局，这种布局的优势在于罐体环向受力均匀，相比方形储箱能更好承受内部水体静压与加热过程产生的微量膨胀压力，不需要额外增设过多加强筋结构就能满足常规使用工况的强度要求，同时圆形外壁的流体阻力更小，当接入循环加热管路时，罐内水体不容易形成滞留死区，能减少长期使用后的水垢沉积附着。

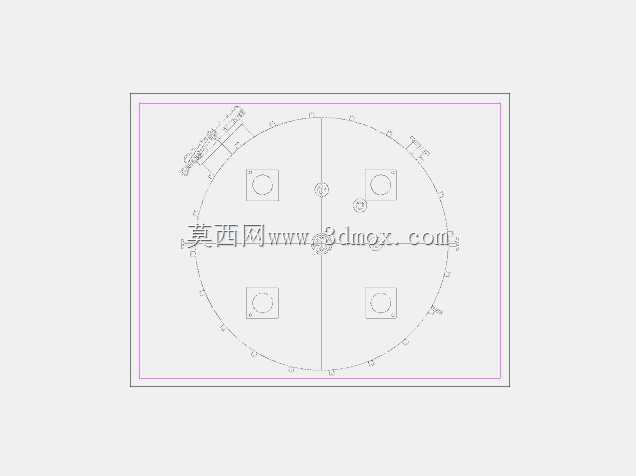

　　图纸上标注的四个对称分布的安装接口，分别对应不同的管路功能：两个低位接口可作为冷水进水与排污泄水接口，两个高位接口可作为热水出水与循环回水接口，接口位置的对称排布既方便现场管路排布时根据安装空间调整进出水方向，也能保证罐内水位变化时，出水端不会吸入空气造成供水管路气堵。罐体中心位置预留的检测接口，可根据实际使用需求加装温度传感器、水位探头或者安全阀接口，不需要后期在罐体上额外开孔焊接，避免现场加工破坏罐体的防腐层与结构强度。

　　设计过程中，安装边界的考量覆盖了多数常规安装场景的限制：罐体的圆形外径尺寸适配常见的设备间门洞宽度，不需要拆解就能完成进场搬运，底部的四个安装支脚位置对应标准的混凝土基础预埋螺栓间距，现场安装时只需要做好基础找平就能直接固定，不需要额外制作适配支架。罐体的端盖采用与罐体同曲率的冲压成型结构，与筒体连接的焊缝位置做了圆弧过渡处理，避免应力集中在焊缝处造成长期使用后的疲劳开裂，端盖上预留的检修人孔位置尺寸满足常规检修人员进入内部清理水垢、检查内衬的操作空间需求，不需要完全拆解罐体就能完成日常维护作业。

　　从结构建模的角度来看，这类储箱的建模逻辑需要优先保证罐体的圆度公差，因为环向的圆度误差会直接影响承压时的应力分布，若局部圆度超差，在长期热胀冷缩循环下很容易出现局部变形渗漏；其次是各个接口的位置度公差，尤其是安装支脚的位置精度，直接决定了现场安装时能否与预埋基础对齐，若支脚位置偏差过大，现场强行对位安装会给罐体焊缝带来额外的装配应力，后期运行过程中受温度变化影响很容易在应力集中位置出现渗漏。另外，罐体的壁厚设计匹配常规0.6MPa以内的供水压力工况，既不会因为壁厚过薄造成承压不足，也不会因为壁厚过大造成材料浪费与整体重量超标，方便运输与吊装作业。

　　在实际应用场景中，这类热水储箱通常搭配空气源热泵、太阳能集热板或者小型燃气锅炉使用，作为储热缓冲部件平衡加热端的产热能力与用水端的瞬时流量波动，避免加热设备频繁启停造成的能耗损耗与设备寿命折损。相比立式储箱，卧式圆形结构的重心更低，安装时的稳定性更好，尤其是在高层设备间安装时，更低的重心对建筑楼面的载荷分布更友好，不需要额外做承重加固处理。罐体的外表面预留了保温层安装空间，后期包覆聚氨酯保温层与外护板时，不会因为保温层厚度造成整体安装尺寸超出预留空间，各个接口的伸出长度也考虑了保温层厚度，保证管路连接时保温层可以完整包覆到接口根部，减少运行过程中的热损耗。
