废水处理用帕索尔计量水槽结构设计

　　在工业废水处理、市政排污管网、厂区雨污分流监测的现场场景里，这类帕索尔水槽是明渠流量计量环节的核心配套构件，和普通敞口导流槽不同，它的结构设计完全围绕明渠流态的稳定控制展开，不需要额外加装满管流量计，就能通过槽体本身的收缩、抬升结构让过流断面形成稳定的堰流状态，匹配液位监测探头就能直接换算出实时废水流量，适配无压自流的废水输送场景，避免了管道式流量计在含杂质废水工况下容易堵塞、挂污导致计量失准的问题。从结构设计逻辑来看，整个槽体采用对称收缩的流道形态，进水端做了渐扩式的导流过渡，不会让来水直接冲击槽壁形成紊流，中间的喉道段严格按照明渠水力学的计算参数控制收缩比，确保过流时液位和流量的对应关系符合计量规范，出水端做了缓坡扩口设计，

　　让水流平稳流出槽体，不会在出口位置形成壅水倒灌，影响上游的液位监测精度。槽体的侧壁做了加厚的支撑肋结构，沿着流道走向每隔一段距离就设置横向加强筋，因为这类水槽大多是直接安装在混凝土渠槽内，安装时需要和渠底做密封找平，侧壁要承受两侧回填层或者混凝土浇筑时的侧压力，加厚的肋板结构能避免槽体在安装、长期使用过程中出现形变，一旦槽体喉道尺寸出现哪怕几毫米的形变，都会直接导致流量计量的偏差超出允许范围，所以结构刚度是设计时优先考量的指标。安装边界方面，这类水槽的进水端需要预留至少五倍喉道宽度的直渠段，确保来水流态平稳，不能直接安装在弯道、跌水或者有支管汇入的位置，否则紊流会直接冲乱喉道处的液位状态，让计量数据完全失去参考价值；

　　槽体的安装标高需要严格控制，槽底和下游渠底的高差要匹配设计过流能力，避免小流量时水流无法漫过喉道、大流量时出现漫槽溢流的问题。实际使用场景中，这类水槽常配套在企业排污口的在线监测点位，环保部门的流量监测数据大多依托这类计量槽采集，相比其他类型的明渠计量槽，帕索尔水槽的水头损失更小，适合废水悬浮物含量较高、水位变幅较大的工况，不容易在槽内积泥挂渣，日常运维只需要定期清理槽内沉积的大块杂物即可，不需要频繁校准计量结构。设计过程中，流道的所有过渡转角都做了圆弧处理，没有直角死角，避免废水中的纤维、絮状杂质挂在转角处长期积累堵塞流道，槽体的上沿做了外翻的边檐结构，安装时可以直接搭在渠体的预留台阶上，既方便安装时的定位固定，

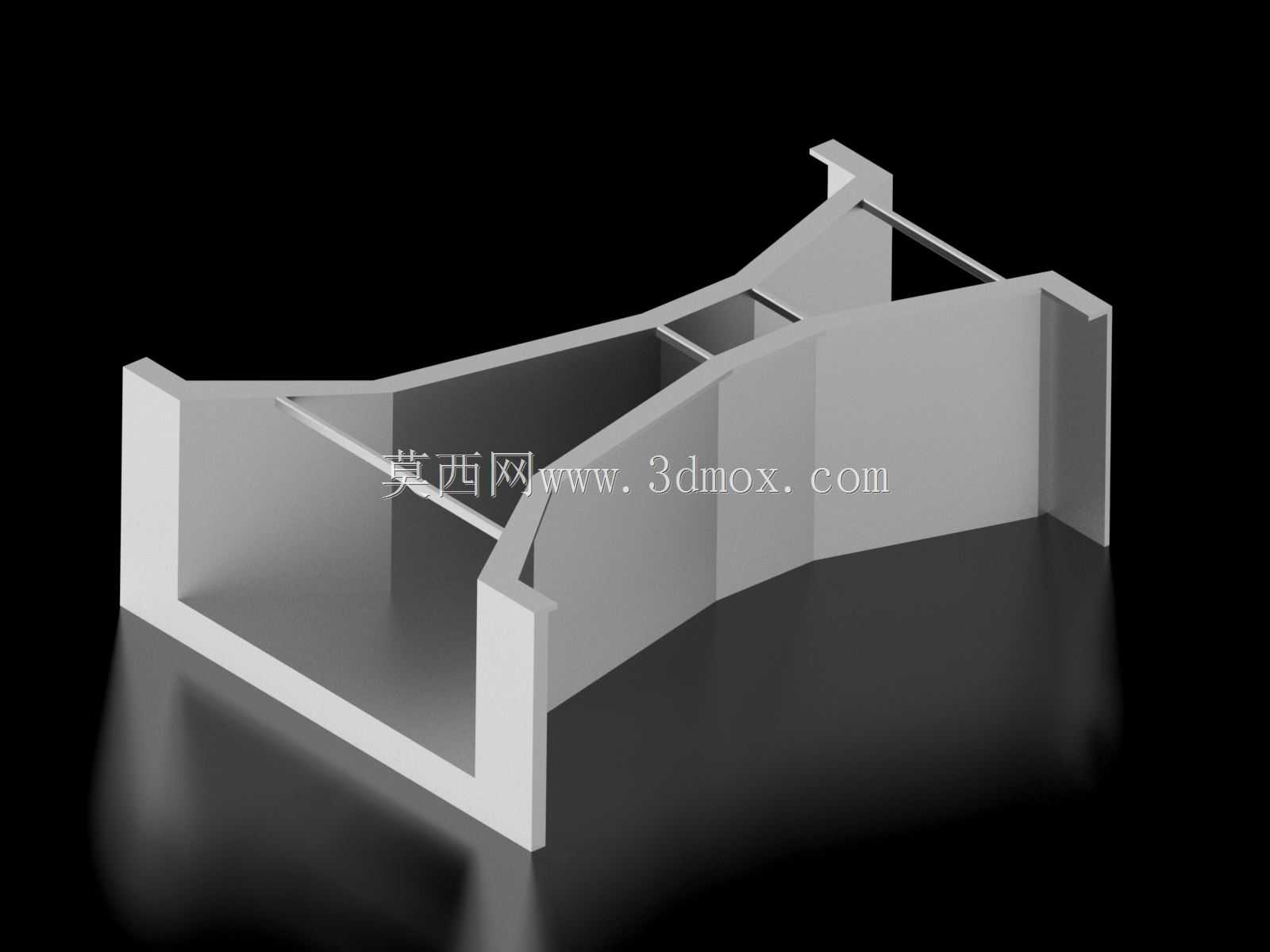

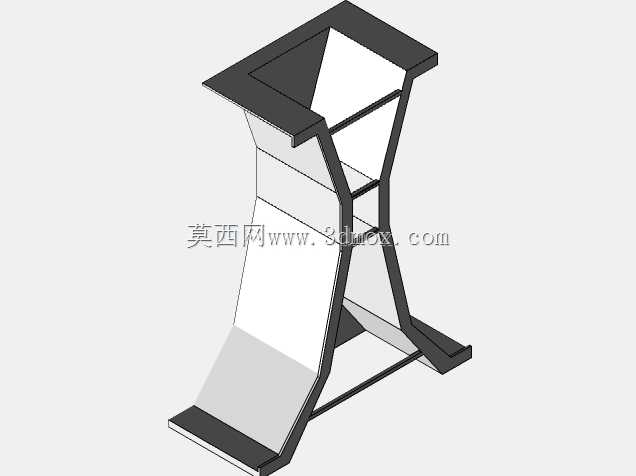

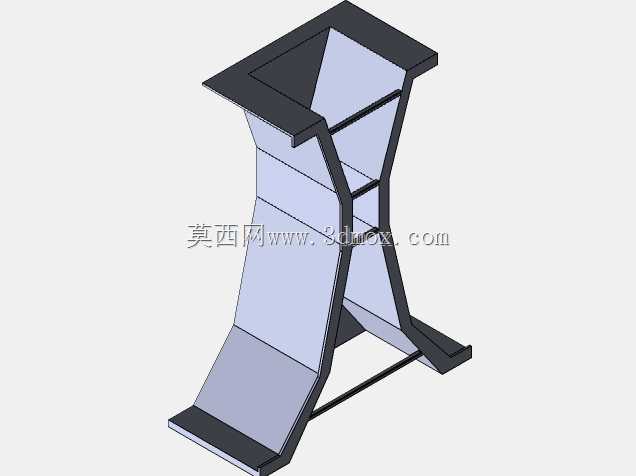

　　也能避免渠内的水从槽体和渠壁的缝隙处流走，造成计量数据偏小。从结构建模的细节来看，整个槽体的壁厚保持均匀一致，加强筋的位置避开了液位探头的安装点位，探头安装位在喉道段的上游位置，专门预留了平整的安装面，确保探头垂直对准液面，不会因为槽壁的反光或者结构遮挡影响液位检测精度。很多现场安装出现的计量不准问题，大多是因为前期建模时没有考虑安装公差，槽体的外形尺寸和现场渠槽的匹配度不足，导致安装时出现倾斜、缝隙密封不严，或者流道中心线和渠道中心线偏移，这些细节在三维结构设计阶段都需要做对应的公差预留，槽体的两端都预留了密封胶条的安装槽，方便现场安装时做密封处理，不需要额外在现场切割调整槽体结构。
