立式桨叶缺氧混合装置结构设计

　　在水处理生化反应、化工厌氧反应、特定物料掺混等需要控制氧含量的工艺环节中，混合装置的结构合理性直接决定了介质混匀效率与工艺稳定性，这款立式桨叶结构的缺氧混合装置，正是针对这类密闭、低氧环境下的介质混匀需求设计的。从实际应用场景来看，这类装置常安装在厌氧反应池、缺氧生化池、密闭物料搅拌罐的顶部或内部支撑结构上，核心作用是在不引入额外空气扰动的前提下，推动池内或罐内的介质形成定向流场，让不同组分的物料、活性污泥与污水、反应助剂等充分接触，避免局部物料沉积、浓度分层，保障缺氧段工艺反应的均匀性。

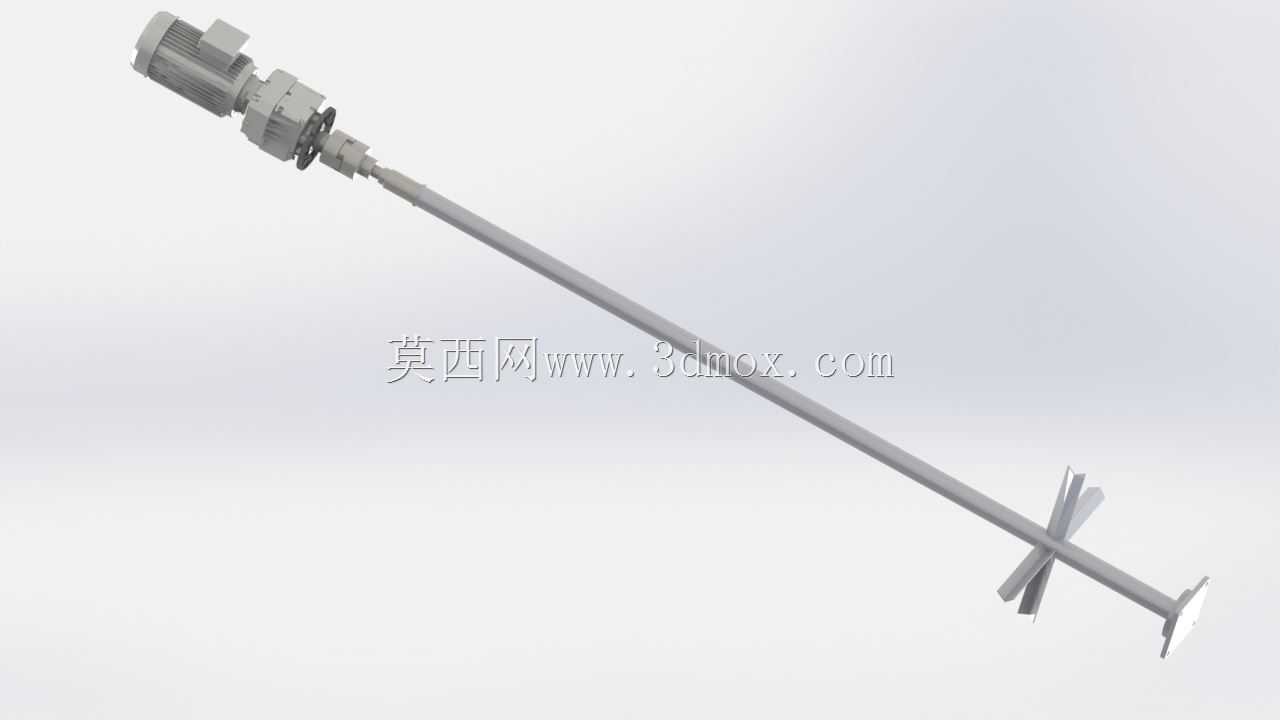

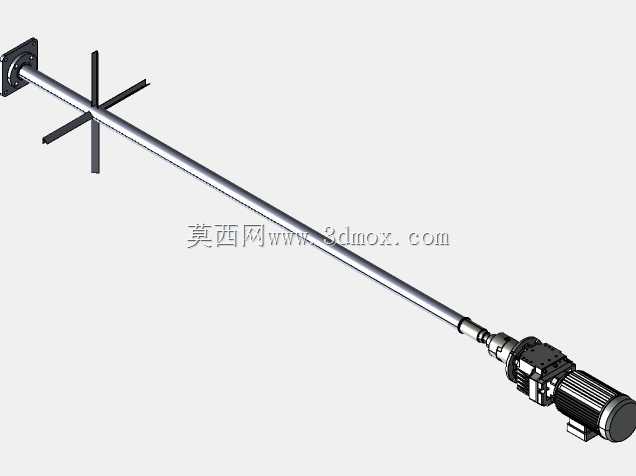

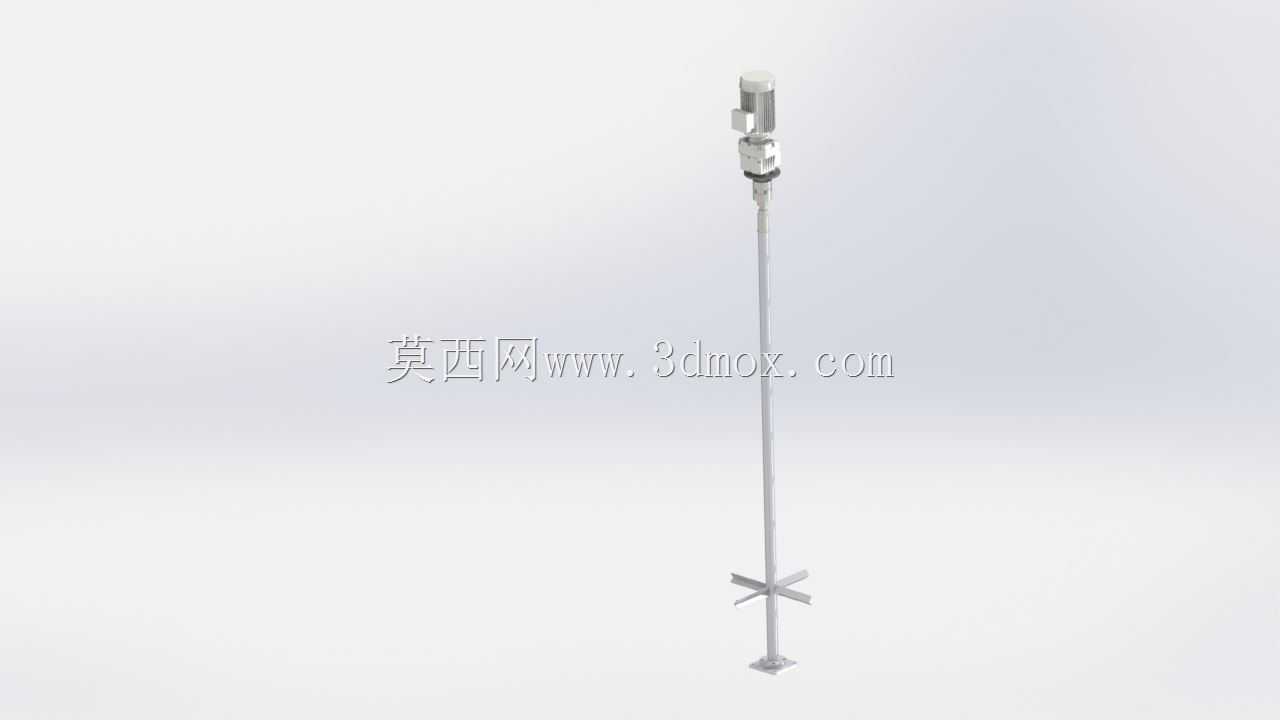

　　从结构设计思路来看，这款装置采用了中心立柱搭配径向十字排布桨叶的结构，没有采用传统斜叶涡轮或者锚式桨的复杂构型，核心考量是缺氧工况下多数介质的黏度处于中低区间，不需要过高的剪切力，十字径向桨可以在较低转速下形成稳定的径向推流，配合中心立柱的支撑，桨叶运行时的形变量更小，适合长期连续运行的工况。桨叶采用平直矩形截面设计，边缘做了钝化处理，既可以减少桨叶旋转时的流体阻力，也能避免在处理含纤维类杂质的介质时出现纤维缠绕桨叶的问题，降低运维清理的频率。

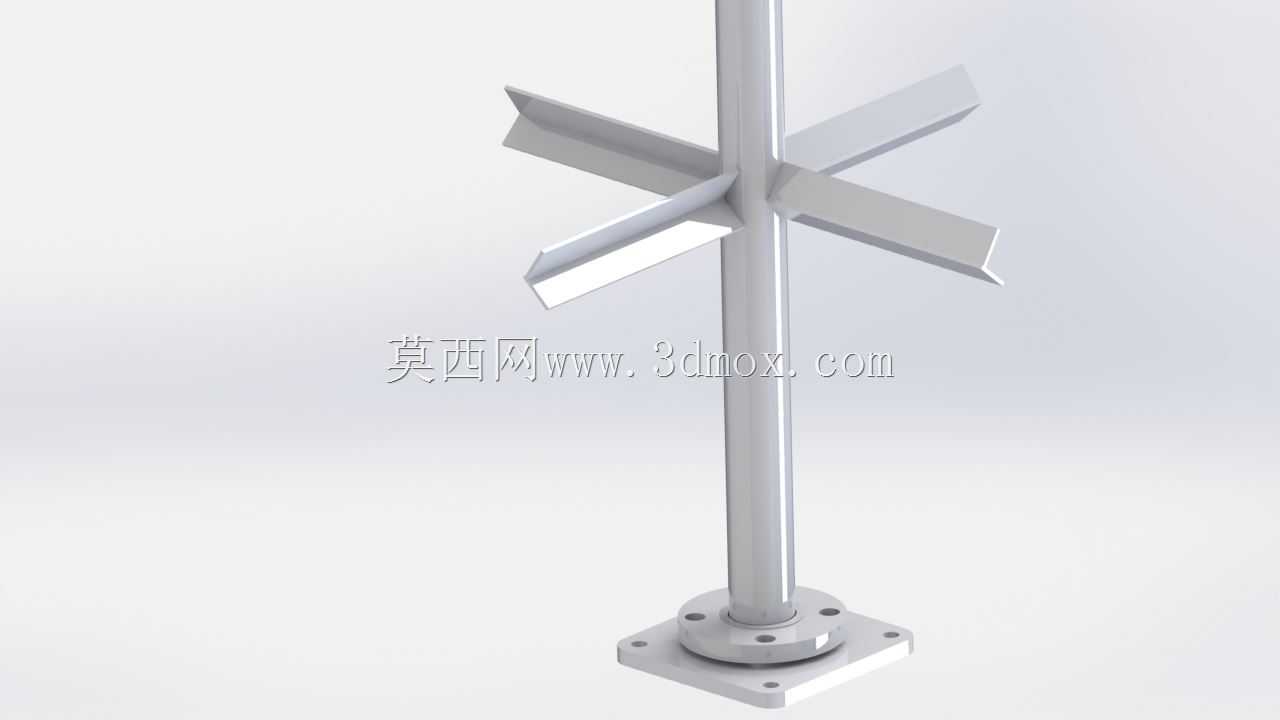

　　安装边界方面，装置底部采用方形法兰底座作为固定结构，法兰上预留了均匀分布的螺栓安装孔，适配现场预埋的安装基座或者罐体顶部的安装法兰，安装时只需要对齐螺栓孔、加装密封垫片后紧固螺栓即可完成固定，不需要额外做复杂的支撑结构。中心立柱的直径经过强度校核，能够承受桨叶旋转时产生的径向弯矩与流体反推力，在额定转速下运行时不会出现明显的晃动，桨叶的外伸长度经过匹配设计，既保证足够的流场覆盖范围，也不会与池壁、罐壁或者内部其他附件发生干涉，安装时需要预留的径向安全间隙不小于桨叶直径的十分之一，轴向方向则需要根据介质液位高度调整桨叶的浸没深度，保证桨叶完全处于工作液位以下，避免出现液面卷气的问题，破坏缺氧环境的氧含量控制要求。

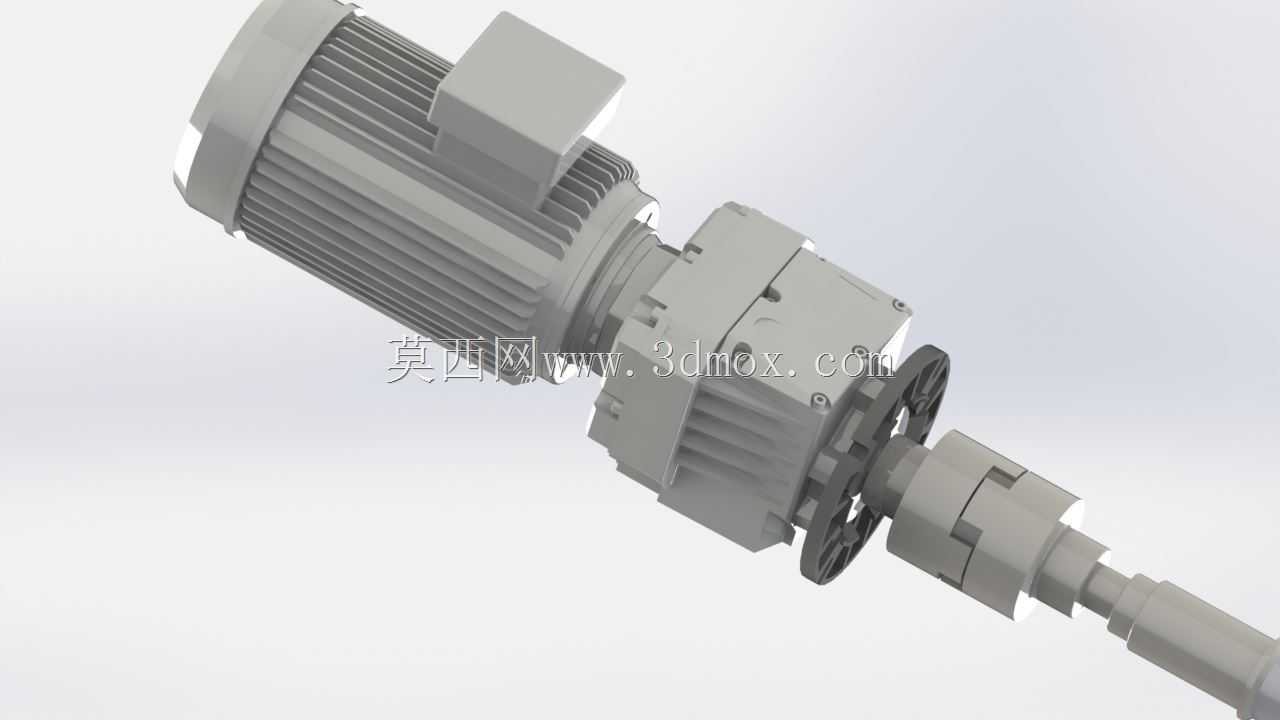

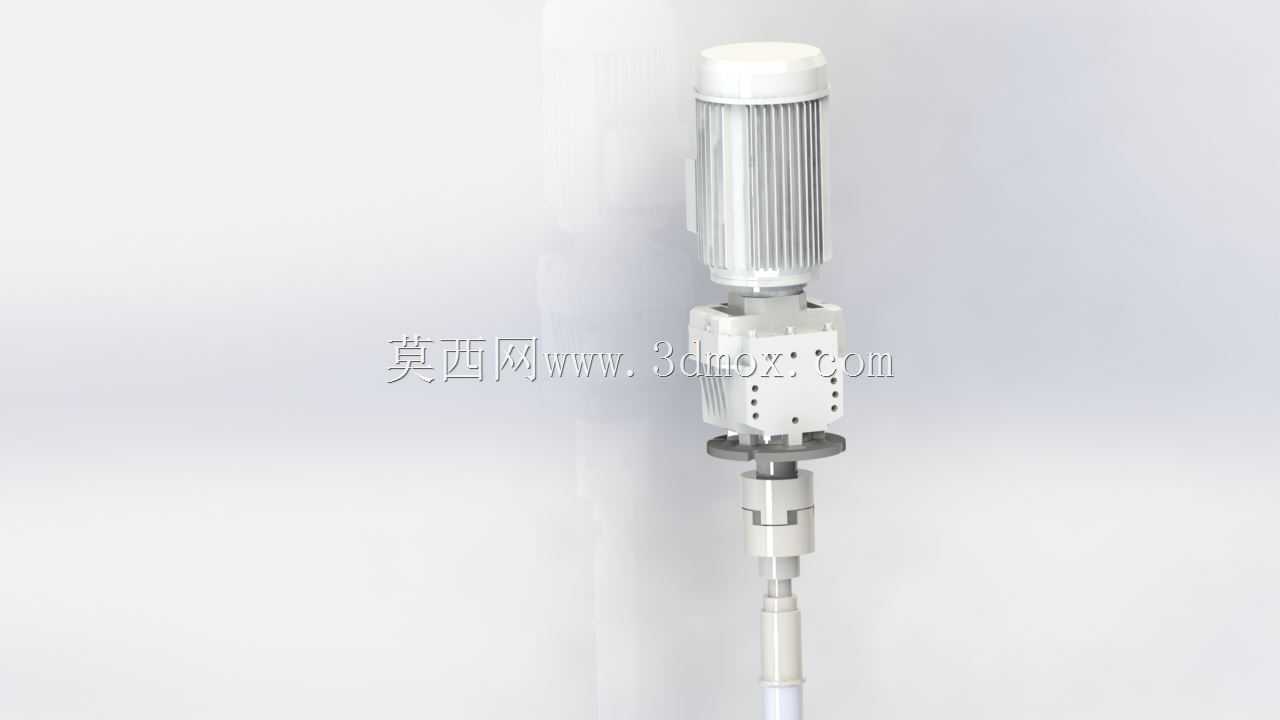

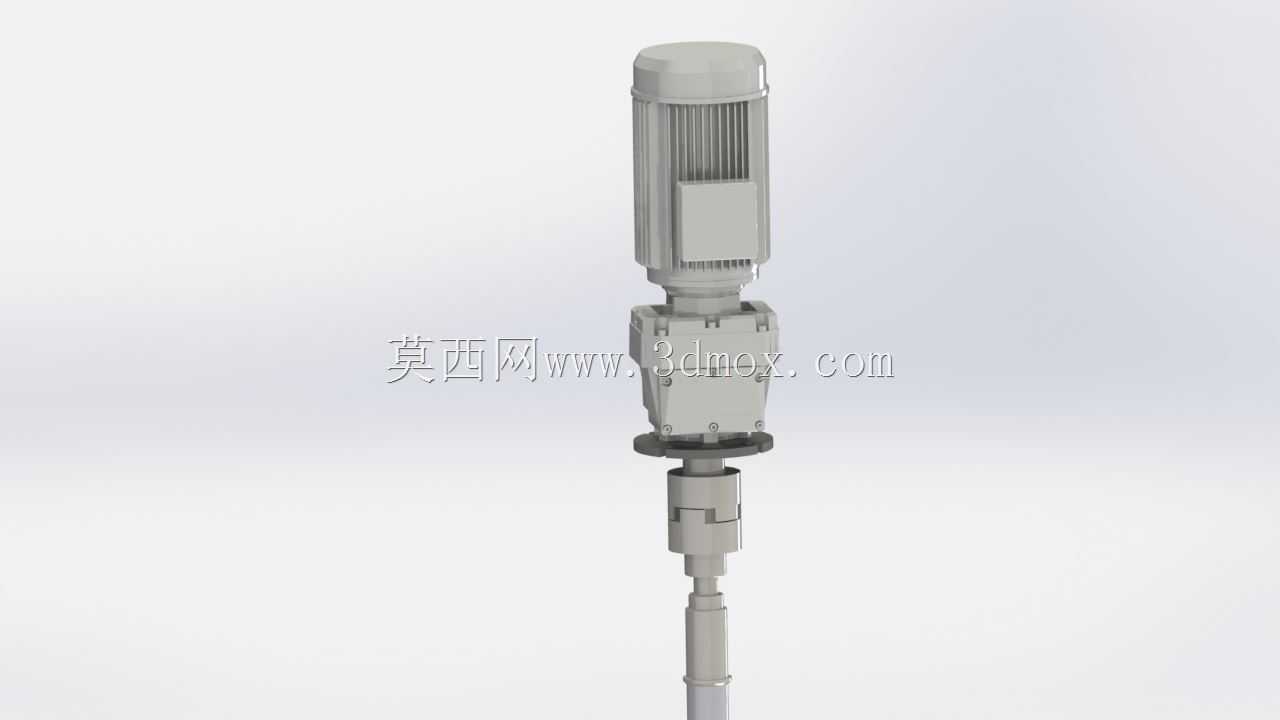

　　功能特性上，这款混合装置的流场特性偏向大循环量、低剪切，不会对介质中的活性菌群或者敏感物料造成过度剪切破坏，非常适合生化处理缺氧段的工艺需求，十字排布的四组桨叶在旋转时可以形成四个方向的径向推流，推动介质从中心向四周扩散，再沿池壁或罐壁上下循环，整个流场没有明显的混合死区，能够有效减少底部沉积物的堆积。和传统的潜水搅拌器相比，这种立式安装的结构动力端可以布置在液面以上，密封结构的压力负荷更小，出现介质泄漏的风险更低，日常维护时不需要排空池内或罐内的介质就可以对上部支撑结构、传动连接部位进行检查，运维难度更低。

　　在实际选型适配时，需要根据处理池或罐体的有效容积、介质黏度、固体悬浮物浓度匹配对应的桨叶直径与立柱长度，这款结构的桨叶采用焊接方式与中心立柱连接，连接部位做了加强筋处理，能够承受长期交变载荷的作用，不会出现焊缝开裂的问题，整体材质可以根据介质的腐蚀特性选择普通碳钢防腐或者不锈钢材质，适配不同腐蚀程度的工况需求。设计过程中对桨叶的角度做了反复校核，最终采用与立柱垂直的平直安装角度，就是为了最大化径向推流的效率，减少轴向流带来的液面波动，避免液面波动过程中卷入空气，保障缺氧环境的稳定性，这一点和常规好氧池需要的曝气搅拌结构有明显的设计差异，完全围绕低氧环境下的无卷气混合需求做了针对性优化。
