污水处理用变径式管道连接人孔结构

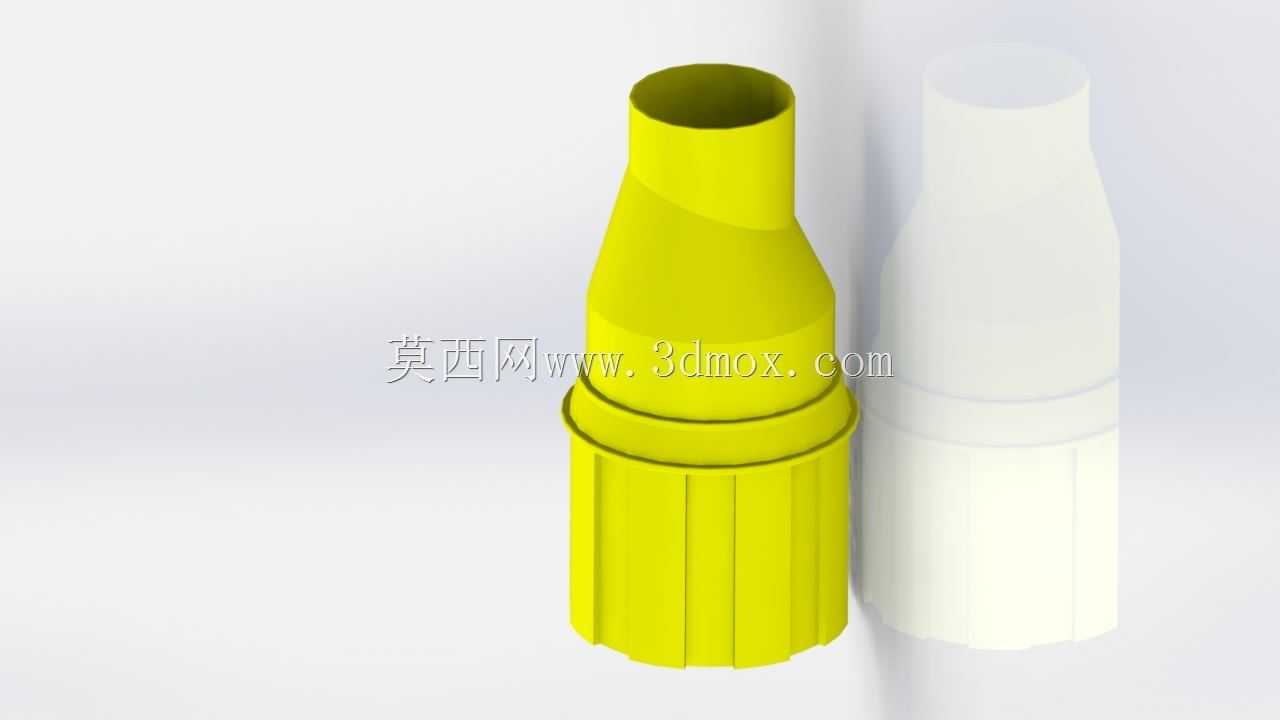

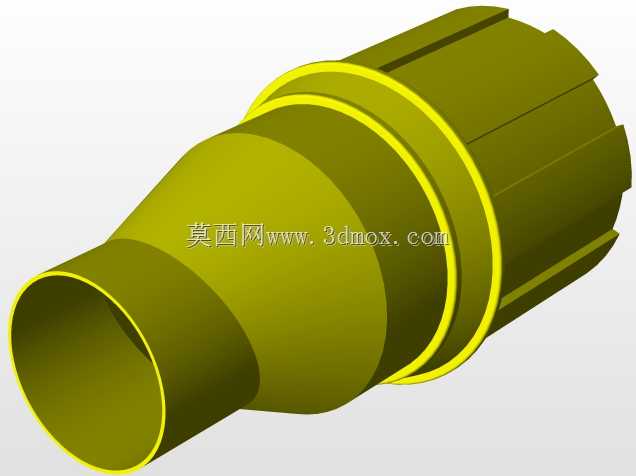

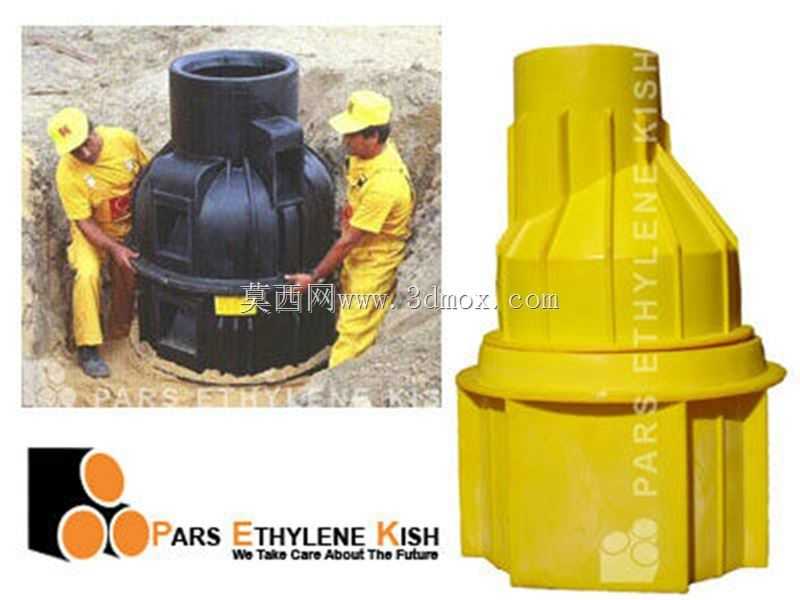

　　在市政排水、工业污水处理的管路系统中，这类变径结构人孔主要承担管路检修入口、不同管径管路过渡衔接的双重作用，日常运维中作业人员可通过该结构进入管路内部完成淤积清理、焊缝检测、部件更换等操作，同时其一体成型的变径段可直接对接上下两段不同通径的排水管道，省去额外加装变径接头的工序，降低管路节点的泄漏风险。从结构设计逻辑来看，下部带竖向加强筋的扩径段是主要的安装固定端，筋条沿圆周均匀分布，一方面可提升安装部位的结构刚度，避免长期受管内水压、土体挤压出现形变，另一方面筋条形成的凹凸结构可在安装时与混凝土基座、管道承口形成更紧密的嵌合，防止接口处出现轴向位移。上部的缩径段采用平滑锥度过渡，没有突变的直角台阶，可减少污水流经时的紊流产生，

　　降低固体杂物在变径位置滞留堆积的概率，避免管路出现局部堵塞。设计时需要重点控制几个核心尺寸边界：下部扩径端的外径要匹配对应规格排水管道的承口内径，配合公差控制在间隙配合范围内，既保证安装时可顺利套接，又不会因间隙过大导致密封填料填充不足；锥段的锥度通常控制在1:3到1:5之间，过大会导致流阻陡增，过小则会拉长整体结构长度，增加安装空间占用；上部缩径端的高度要预留足够的密封件安装位置，通常会在缩径端外壁加工环形凹槽用于嵌装密封圈，保证与上部管道连接后的水密性。安装时需要注意，下部扩径段的加强筋要完全嵌入基座的固定槽内，接口处的密封填料要沿圆周均匀填充，锥段外壁要做光滑处理，不能有凸起的毛刺或凹陷，避免运行过程中挂住污水中的纤维、

　　塑料等杂物造成淤积。这类结构相比传统等径人孔，在需要变径的管路节点中可减少一个连接法兰、一组密封副，整体结构更紧凑，安装工序更简便，同时减少了一个潜在的泄漏点，在埋地式污水管路、厂区生产废水排水管路中应用十分广泛。建模过程中要重点还原加强筋的分布角度、锥段的平滑过渡曲面，以及上下连接端的配合尺寸，保证模型可直接用于工程选型参考、安装模拟演示，下部的筋条采用圆周阵列特征生成，阵列时要保证筋条与主体外壁完全融合，不能出现特征断裂或间隙，锥段采用放样凸台特征生成时，要保证上下两个端面的同轴度公差控制在合理范围内，避免后续工程出图时出现尺寸偏差。
