梅赛德斯奔驰646发动机传动链轮

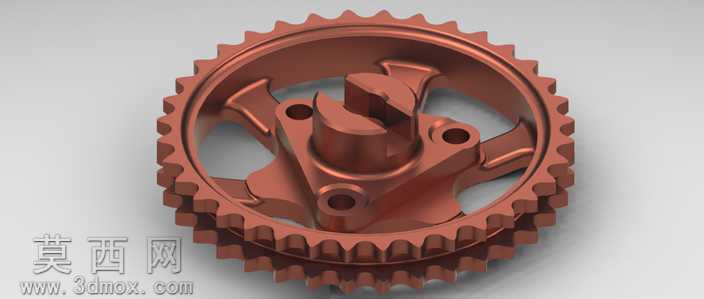

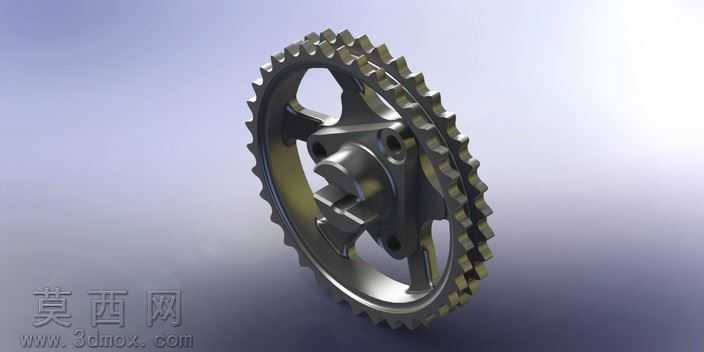

该模型为梅赛德斯奔驰646发动机配套的传动链轮，建模阶段以正时传动系统的实际工况需求为核心依据，首先通过测绘链轮的齿形参数、节距、齿厚、轮毂安装位尺寸等核心参数，在三维建模软件中搭建基础轮廓：先绘制链轮的分度圆、齿顶圆、齿根圆基准曲线，依据滚子链链轮的齿形标准生成渐开线齿廓，双排齿的结构严格按照实装链轮的齿排间距做偏移处理，保证两排齿的同轴度与齿位对齐精度。轮毂部分还原了原厂链轮的定位凸台、螺栓安装孔、中心轴孔的结构特征，辐板处的减重镂空造型完全参照实物的力学优化结构绘制，既还原了零件的轻量化设计，也保证了模型结构与实物的一致性。材质与渲染阶段，针对链轮的金属材质特性做了分层材质设置：齿面部分做了高频使用后的细微磨损质感处理，添加了均匀分布的细微划痕与金属冷加工后的哑光金属质感，轮毂与辐板部分保留了锻钢零件的细腻金属纹理，边缘处做了轻微的倒角高光处理，还原机加工后的边缘特征；场景布光采用三点布光法，主光从侧上方打亮链轮的齿形轮廓，突出齿尖的立体感与金属反光特性，辅光补亮轮毂安装位的暗部结构，轮廓光勾勒链轮的外边缘，避免模型与背景融合，背景采用浅灰渐变底色，将视觉焦点集中在链轮本身，渲染输出的效果清晰展现了双排齿的层叠结构、轮毂的安装定位特征以及辐板的镂空造型。设计思路上完全围绕发动机正时传动的功能需求展开，链轮作为正时传动系统的核心受力部件，建模时严格还原了齿形的啮合角度、安装位的配合公差，保证模型可用于正时系统的装配干涉检查、传动运动仿真等场景，双排齿的结构设计对应发动机的双列正时链条传动需求，能够传递更大的传动扭矩，适配柴油发动机的大扭矩输出特性，辐板的镂空设计在保证零件结构强度的前提下降低了自身重量，减少发动机运转时的转动惯量，提升正时传动的响应速度，整个模型的结构细节完整，尺寸比例准确，能够直观展现奔驰646发动机正时链轮的全部结构特征。
