汽车发动机连杆活塞组件三维设计

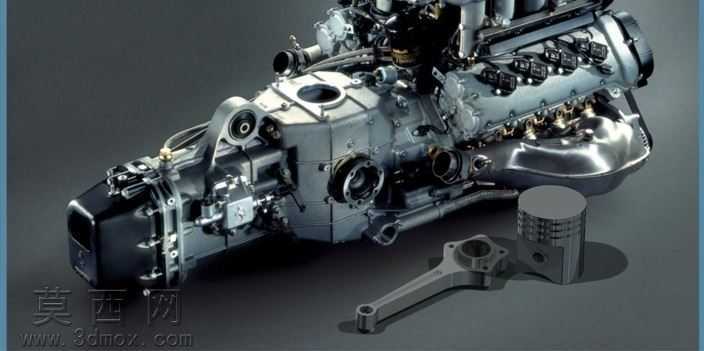

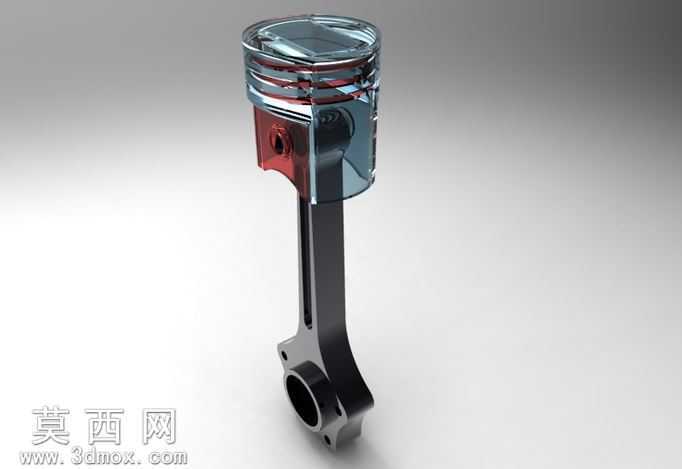

本作品为汽车动力系统核心的连杆活塞组件三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际工程尺寸比例，依托三维建模软件完成全参数化特征构建。建模阶段首先梳理活塞与连杆的装配逻辑，先完成活塞本体的结构搭建：精准还原活塞顶部的燃烧室凹面造型、活塞环槽的分层卡位结构、活塞销座的同轴孔位特征，对活塞裙部的微椭圆型面做了细节优化，保证结构符合实际工作中的热膨胀形变适配需求。随后开展连杆部件的建模：从连杆小头的活塞销配合孔位起步，逐步构建工字型截面的连杆杆身，通过放样特征保证杆身从小头到大头的平滑过渡，精准还原连杆大头的分体式轴承盖结构、螺栓连接孔位的定位特征，对大头与小头的油道开孔做了细节刻画，还原实际零件的润滑油路设计。装配阶段采用同轴配合、面贴合等约束方式，将活塞销、活塞、连杆完成精准装配，还原组件的实际运动连接关系，保证后续运动仿真无干涉问题。材质与渲染阶段，针对不同部件匹配对应材质属性：发动机缸体部分采用铸铝哑光金属材质，还原铝合金铸件的细腻颗粒质感与低反光特性；活塞部件采用高硅铝合金材质，调整金属粗糙度参数，呈现活塞表面经机加工后的半哑光金属质感；连杆部件采用锻钢材质，提升材质的金属密度参数，还原锻钢零件的厚重金属质感与表面细微的锻造纹理；金属连接件部分采用镀锌亮面金属材质，区分不同零件的材质差异。渲染阶段采用三点布光方案，主光源模拟工业摄影的柔光打光效果，突出金属零件的轮廓层次，辅助光源补全暗部细节，环境光添加微弱的环境反射，让金属表面呈现自然的环境反光效果，最终渲染图既清晰展示了连杆活塞组件的独立结构特征，也通过背景的发动机整机模型，直观呈现了该组件在动力系统中的装配位置与应用场景。整个建模过程兼顾结构准确性与视觉表现力，所有特征均可编辑，可直接用于教学演示、结构分析、运动仿真等场景，完整还原了内燃机核心传动组件的结构特点与装配逻辑。
