汽车转速表固定座量规结构设计

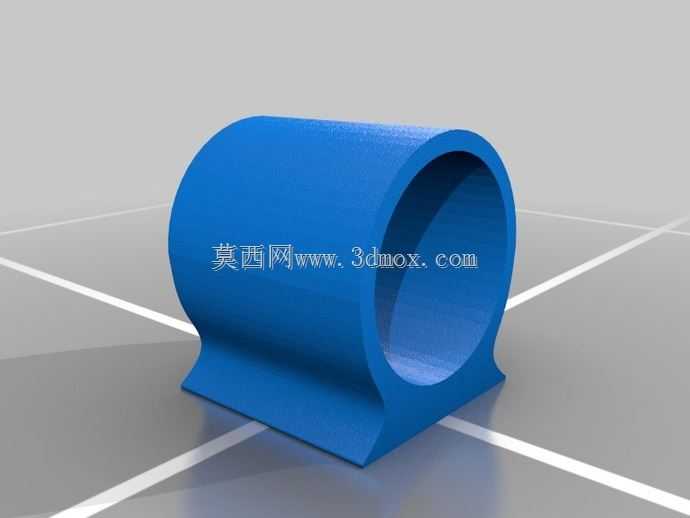

　　在汽车仪表总成的装配与检测环节，这类带弧形承托底座的筒状量规，主要承担转速表安装位的尺寸校验与预装定位功能，是仪表分装线上不可或缺的专用检具部件。日常作业中，总装车间的仪表分装工位会将该量规作为基准治具，先把待装配的转速表表头卡入筒状内腔，依托筒壁的圆弧面完成表头径向定位，再通过底部的平面底座与分装台的定位销配合，保证表头与后续安装支架的同轴度误差控制在允许范围内，避免装车后出现表盘倾斜、指针卡滞的问题。从结构设计逻辑来看，筒身部分的内径尺寸完全匹配转速表壳体的外径公差带，内壁做了0.2毫米的拔模斜度，既方便表头快速取放，又不会因为间隙过大导致定位偏移；筒身与底部底座采用一体化圆弧过渡，没有尖锐棱角，一方面是为了降低应力集中，

　　避免长期使用后底座与筒身衔接处出现开裂，另一方面也能防止操作时刮伤仪表壳体的哑光漆面。底座的两个侧边做了切边处理，形成稳定的支撑平面，安装时可以直接卡入分装台的T型槽内，不需要额外的压板固定，取放效率比传统螺栓固定的治具提升近四成。实际使用场景里，这类量规不仅用于装配环节的定位，还会承担来料尺寸的快速检测：当新批次的转速表壳体到货时，质检人员只需将壳体塞入量规筒腔，能顺畅滑入且径向晃动量不超过0.1毫米即为合格，相比用游标卡尺逐点测量外径、圆度的方式，检测效率提升明显，也能避免人工测量带来的读数误差。设计过程中，筒壁厚度经过反复校核，最终设定为3.5毫米，这个厚度既保证了量规本身的刚性，在频繁取放工件的过程中不会出现筒壁变形，

　　又不会因为壁厚过大导致整体重量过高，增加操作人员的取放负担。底座的高度设定为12毫米，刚好匹配分装台定位槽的深度，安装后量规上表面与台面相距22毫米，符合操作人员的手部作业高度，长时间操作不会产生明显的手腕疲劳。筒身的开口端做了1毫米的圆角倒角，一方面是引导表头快速对准内腔，减少对位时间，另一方面也能避免开口处的锐边割伤操作人员的手套。从安装边界来看，该量规的底座宽度为68毫米，长度为82毫米，适配市面上多数主流车型仪表分装台的通用槽位，不需要对现有工装台进行改造即可直接投入使用；筒身的中心高度为45毫米，与转速表装车后距离仪表板安装面的高度完全一致，在分装环节就能模拟实际装车状态，提前排查指针转动、表盘对齐等潜在问题，

　　减少后续整车下线后的返修率。在长期使用的耐久性设计上，整个结构没有设置多余的可拆卸部件，避免了松动、遗失零件的问题，一体化的结构也方便日常清洁维护，作业结束后只需用压缩空气吹净筒内残留的灰尘、塑料碎屑即可，不需要复杂的保养流程。针对不同批次仪表壳体的尺寸波动，筒腔的公差带设定为H7，既能兼容壳体尺寸的上偏差，又不会因为间隙过大损失定位精度，在实际产线验证中，该结构的量规连续使用三个月后，定位精度仍能保持在初始状态的98%以上，完全满足汽车零部件装配的精度要求。
