水利大坝弧形闸门结构三维设计

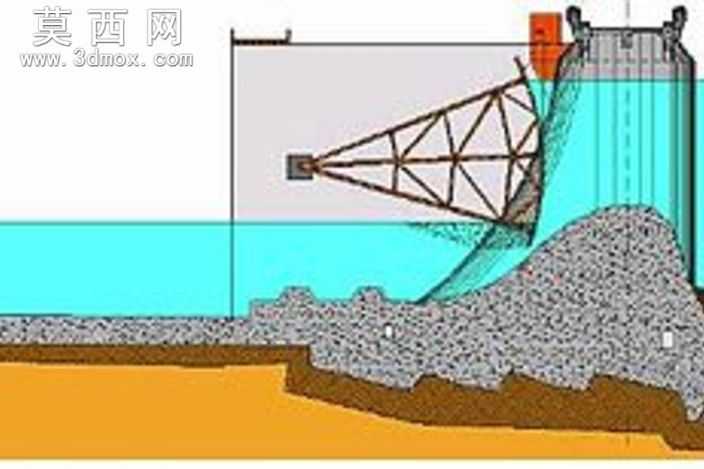

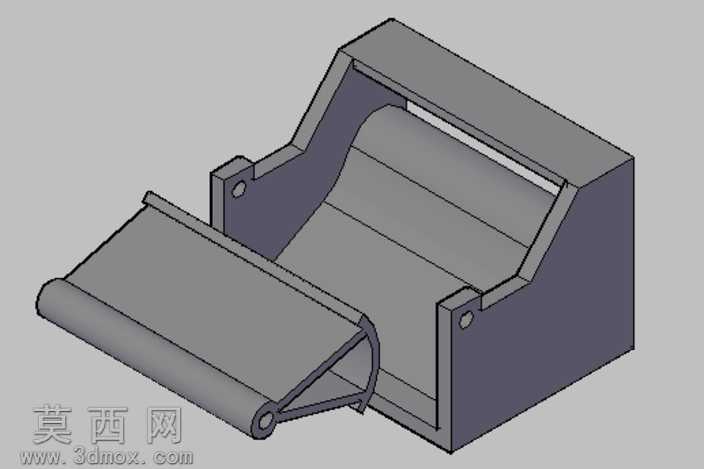

本作品为水利大坝配套的弧形闸门三维结构模型，建模阶段以水工闸门的实际运行逻辑为核心依据，首先完成整体框架的基准定位：依托SolidWorks的草图绘制功能，先确定闸门的弧形面板曲率半径、两侧支承铰轴的同轴度基准，以及闸室侧墙的安装配合尺寸，确保各部件的装配约束完全匹配实际水工结构的安装公差要求。建模过程中对弧形面板采用曲面加厚成型方式，精准还原弧形挡水面的流线型弧度，避免挡水过程中产生不必要的紊流；两侧的支臂结构采用实体拉伸结合加强筋布局，在保证结构支撑强度的同时，还原了实际构件的减重设计逻辑，支臂与底部铰轴的连接位置做了轴孔配合的细节建模，预留了转动副的装配间隙，能够直观展示闸门绕铰轴转动启闭的运动原理。材质渲染阶段，对金属构件部分赋予哑光深灰色钢材材质，添加细微的磨砂纹理与边缘倒角的高光效果，模拟水工钢结构经过防腐处理后的真实质感，闸室的固定基座部分采用稍浅的混凝土质感材质，通过材质区分清晰划分活动构件与固定结构的边界，让整体模型的结构层次一目了然。结构设计上完整还原了弧形闸门的核心受力逻辑：弧形面板的圆心与底部铰轴的轴心重合，使得闸门启闭过程中挡水压力的合力始终通过铰轴中心，大幅降低启闭所需的驱动力，模型中清晰呈现了面板、支臂、铰轴、侧向导槽、闸室基座的全部装配关系，各部件之间无干涉问题，可直接用于运动仿真演示。设计思路上兼顾了3D打印验证的适配性，整体模型尺寸控制在2×2×2的打印范围内，对微小的装配缝隙做了适配打印公差的调整，去除了实际工程中不必要的木销等易损易耗小部件，既保留了弧形闸门的核心结构特征，又降低了3D打印的成型难度，可用于水工结构教学演示、3D打印实体模型制作，也可作为水利工程方案展示的轻量化参考模型，帮助相关人员快速理解弧形闸门的工作原理与结构组成。
