高精度直角三角测量尺三维结构模型

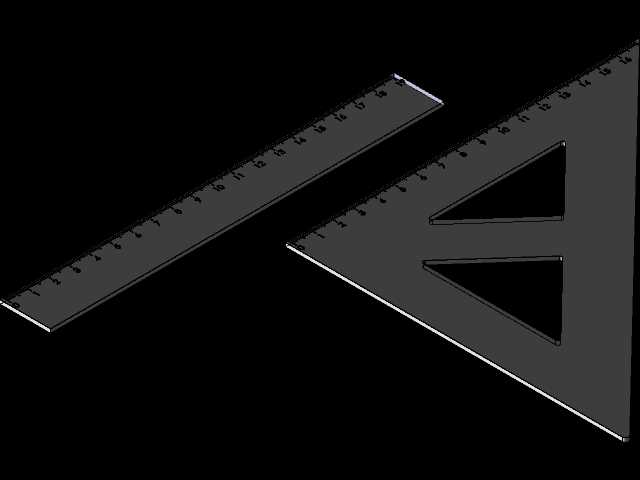

　　在机械加工划线、工程绘图放样、钣金件校形、设备安装找平这类日常作业场景里，直角三角尺是一线操作人员手边离不开的基础量具，和普通直尺、平尺不同，它同时具备直角基准、长度测量、角度比对的多重作用，不需要额外搭配角尺就能完成90度垂直边的快速校验，也能配合划针完成工件表面的垂直定位线、45度辅助线绘制。这次构建的三角尺模型，完全按照工业级量具的实际使用逻辑做结构还原，没有做多余的装饰性结构，所有棱边都做了符合实际使用的倒角处理，避免尖锐边角在使用过程中划伤操作人员，也能减少量具和工件表面接触时的磕碰损伤。从设计思路上来说，首先要保证的是两条直角边的直线度基准，建模过程中先以基准坐标系的XY轴为参照，拉出两条完全垂直的基准边，

　　尺身的厚度按照实际手持操作的舒适度设置，既不会因为过薄导致握持时硌手，也不会因为过厚增加不必要的重量，长时间手持划线也不会产生明显的疲劳感。斜边的角度严格遵循等腰直角三角尺的45度标准，斜边边缘同样做了平直度校验，能够直接用来绘制45度斜线，也可以配合高度尺完成工件斜面的角度比对。尺身的刻度区域做了下沉式的结构设计，和实际生产中的蚀刻刻度工艺对应，避免刻度凸起在长期摩擦后出现磨损模糊的问题，刻度的起始零点和直角边端点完全对齐，不会出现测量起始位的偏移误差。在安装和使用边界上，这款三角尺不需要额外的固定安装结构，属于手持便携类量具，整体外轮廓尺寸适配常规的工具箱隔层，能够和其他常用量具一同收纳，不会占用过多的储物空间。

　　尺身的边角都做了R0.5的小圆角处理，放置在工件表面时不会因为边角尖锐刮伤已加工的工件表面，尤其是针对有色金属、亚克力这类易划伤的工件表面，圆角结构能有效减少测量过程中对工件外观的损伤。实际使用过程中，操作人员可以将三角尺的一条直角边完全贴合在工件的基准面上，另一条直角边就能作为垂直划线的基准，配合划针就能快速划出垂直于基准面的定位线，也可以将斜边贴合在工件的斜面上，快速校验45度角的加工误差，相比单独使用直角尺和量角器的组合，这种一体式三角尺的操作效率更高，也减少了多工具配合带来的累积误差。在钣金下料作业中，这款三角尺还能用来快速校验板材折边后的垂直角度，只需要将直角边卡在折角位置，

　　观察尺边和板材的贴合缝隙就能判断折角是否达到90度要求，不需要额外使用角度规做复杂测量。在设备安装调试环节，三角尺可以用来快速校验安装支架的垂直面、导轨安装面的垂直对齐情况，作为初步安装的快速校验工具，能够大幅提升调试的效率，后续再配合百分表做精度校准即可。建模过程中特意还原了尺身的减重槽结构，在保证尺身整体刚性、不会因为手持受力产生形变的前提下，去除了尺身中间区域的多余材料，既降低了整体重量，也能减少温度变化带来的尺身形变影响，保证测量基准的稳定性。尺身的两个直角边末端都做了轻微的加厚处理，这部分结构是实际使用中磨损最频繁的位置，加厚设计能够提升量具的使用寿命，长期使用后即使边缘出现轻微磨损，也只需要修磨边缘就能重新恢复基准精度，不需要整体更换量具。和普通塑料绘图三角尺不同，工业级三角尺的尺身刚性是核心指标，建模时所有的壁厚设置都经过受力校验，正常手持施力划线的状态下，尺身的形变量控制在微米级，完全能够满足车间现场的划线、测量精度要求，不会因为尺身弯折导致划线出现角度偏差。
