法兰式电磁控制阀门结构设计

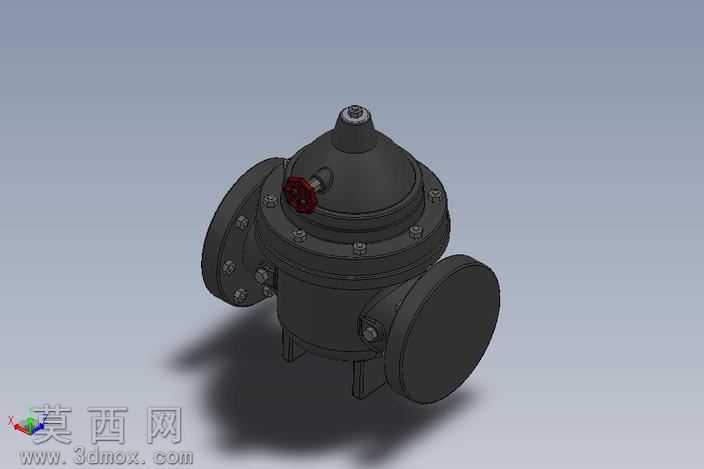

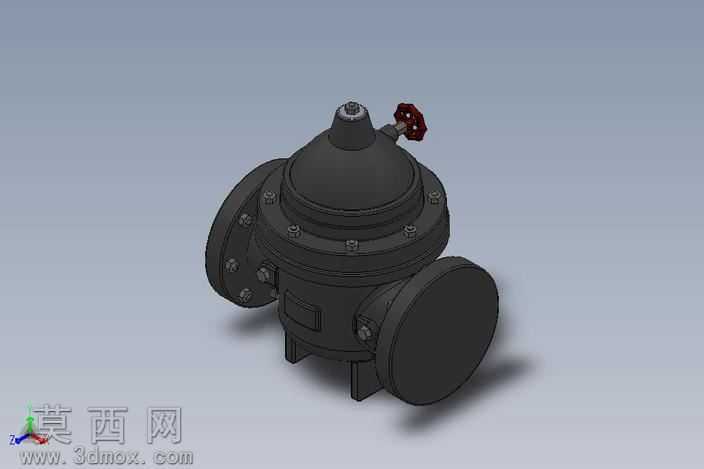

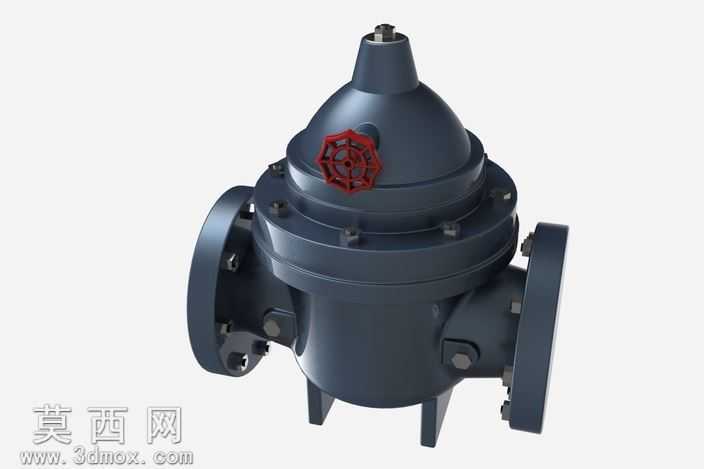

本作品为法兰连接形式的电磁控制阀门三维建模成果，建模过程严格遵循工业阀门的实际设计规范，从整体结构拆解到单个零件的尺寸还原都经过严谨考量。建模初始阶段先梳理阀门的核心组成模块，将整体结构划分为阀体主腔、阀盖密封组件、电磁驱动端、手动应急调节端、法兰连接端五个核心部分，按照从基体到细节的顺序逐步搭建特征。首先构建阀体主体结构，精准还原两侧法兰的螺栓孔分布、法兰密封面的凸台结构，以及阀体底部的支撑脚造型，保证阀体流道的过渡曲面平滑连续，符合流体管路的通径设计要求；随后搭建阀盖部分，还原阀盖与阀体连接的周向均布螺栓紧固结构，阀盖顶部的密封压盖、电磁驱动模块的安装基座都按照实际装配关系做了贴合处理，避免出现零件干涉问题。在细节特征处理上，还原了顶部手动调节的红色手轮结构，包括手轮的轮辐造型、连接阀杆的装配位，以及电磁驱动端的接线部位结构，所有零件的装配间隙都参考实际工业产品的公差要求设置，保证虚拟装配状态下各运动部件不存在穿模问题。材质与渲染处理阶段，为阀体、阀盖等金属承压部件赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原工业铸件的表面质感，为手轮部分赋予红色酚醛塑料材质，通过材质差异清晰区分不同功能部件；渲染时采用柔和的工业产品布光方案，在模型侧后方设置主光源突出整体轮廓，正面设置补光弱化结构死角的阴影，搭配浅灰色渐变背景突出阀门主体，让整体渲染效果清晰展现各部分结构特征。设计过程中充分考虑阀门的实际功能逻辑，电磁驱动模块与手动调节端的位置布局符合常规电磁控制阀的设计习惯，法兰连接尺寸参考通用管路法兰标准设置，支撑脚的结构设计满足阀门落地安装的承重需求，整体模型既保证了外观结构的还原度，也兼顾了工业产品的功能设计合理性，可用于阀门产品的结构展示、教学演示以及相关管路系统的配套三维布局参考。
