手动直通式球阀三维结构设计模型

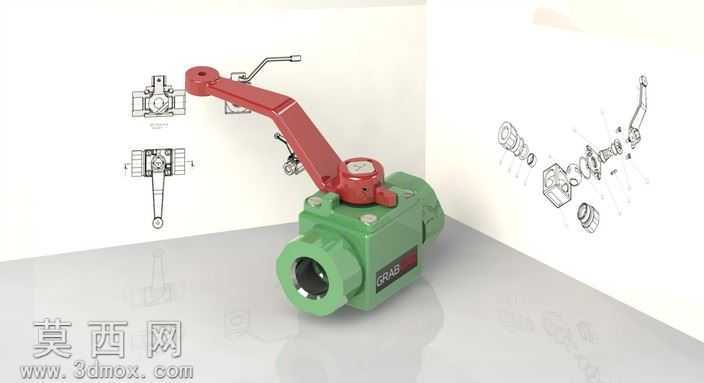

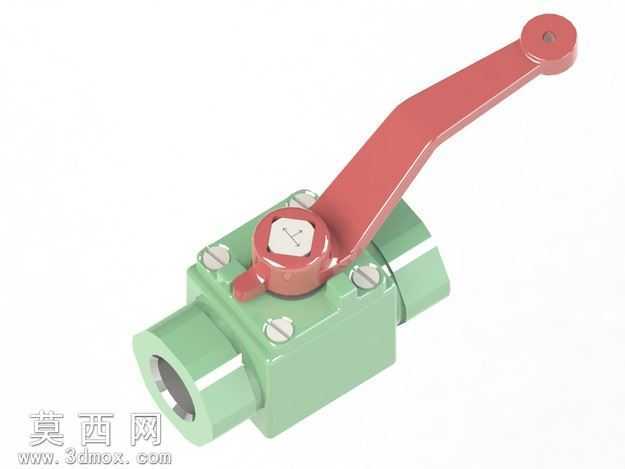

本模型为手动直通式球阀的完整三维设计成果，建模过程依托主流三维机械设计软件完成，严格遵循手动球阀的实际工程结构比例进行1:1还原，完整覆盖了球阀的所有核心组成部件。建模阶段首先从流体通径的核心参数出发，确定阀体的内部流道尺寸与外部轮廓结构，阀体采用内螺纹连接的直通式结构，建模时精准还原了两端内螺纹的牙型参数与密封面的倒角结构，保证流道部分的顺滑过渡，符合流体输送的实际工况要求。阀芯部分采用带通孔的球体结构，建模时严格控制球体通孔与阀体流道的同轴度参数，还原了球体与阀座密封面的配合结构，确保密封结构的合理性。操作执行部分的红色手柄采用杠杆式结构，建模时还原了手柄与阀杆的连接卡槽、手柄表面的防滑结构，以及手柄上的开关位置标识结构，阀杆部分还原了与球体的传动配合结构、轴封部位的密封槽结构，同时还原了阀体上用于限制手柄转动角度的限位凸台结构，保证手柄仅能在90度开关行程内转动，符合球阀的操作逻辑。模型还完整还原了阀体上的连接螺栓、密封垫片、品牌标识铭牌等细节结构，所有部件的装配关系完全匹配实际球阀的装配逻辑，可进行完整的装配干涉检查与运动仿真演示。材质渲染阶段，阀体部分采用铸钢喷塑的绿色哑光材质，还原工业阀门的表面处理效果，手柄部分采用红色烤漆金属材质，球体与阀杆部分采用抛光金属材质，密封件部分采用深色橡胶材质，不同部件的材质区分清晰，光影渲染效果真实，能够直观呈现阀门的外观质感与结构层次。设计过程中充分考虑了手动球阀的实际使用场景，所有结构尺寸均参考通用工业球阀的行业标准进行设计，既保证了外观的还原度，也确保了内部结构的工程合理性，可用于阀门结构教学、产品展示、管路系统装配模拟等多种场景，模型附带的爆炸视图文件清晰展示了所有零件的装配顺序与配合关系，能够帮助使用者快速理解球阀的工作原理与拆装逻辑。
