法兰连接式DN80球形止回阀结构设计

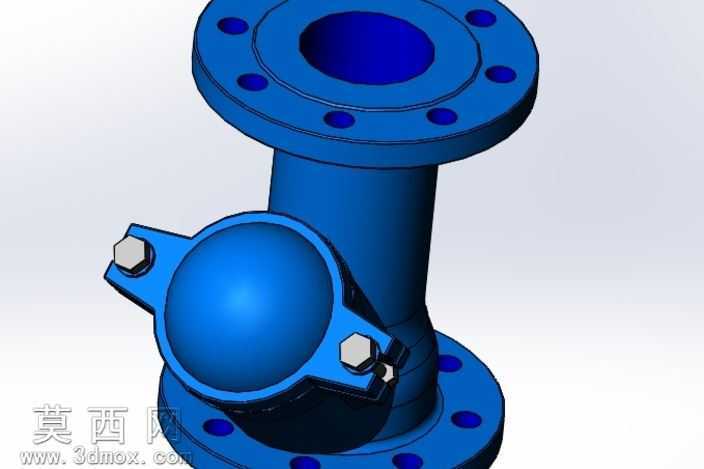

本作品为法兰连接形式的DN80规格球形止回阀三维建模成果，建模过程依托三维参数化设计思路完成，首先依据公称通径80mm对应的法兰连接标准尺寸，确定上下两端法兰的螺栓孔分布、法兰盘厚度、密封面宽度等基础参数，通过拉伸、阵列特征完成法兰基体的建模，保证法兰端面的螺栓孔位置度符合管路安装的同轴度要求。阀体流道部分采用变径圆弧过渡结构，通过扫掠、布尔运算完成流道腔体的构建，避免流道内出现直角突变结构，降低介质流经阀体时的局部阻力损失。核心止回结构采用球形密封阀芯设计，建模时精准匹配阀芯球径与阀座密封面的接触弧度，保证密封面的贴合度满足单向密封要求，阀芯侧方设置快开式检修压盖结构，通过两侧六角螺栓实现压盖与阀体的紧固连接，压盖与阀体的配合面预留密封件安装槽位，满足实际使用中的外密封需求。材质渲染阶段，对阀体整体赋予蓝色工业涂装材质，还原工业阀门常用的防腐涂层外观效果，对紧固螺栓、阀芯球体赋予金属哑光材质，区分不同零部件的材质属性，通过环境光影调整突出阀体的法兰螺栓孔、侧装压盖、垂直流道的结构层次，清晰展示各部件的装配关系。设计过程中充分考虑该类止回阀的实际使用场景，垂直安装的流道结构适配竖向管路的单向止回需求，球形阀芯的结构设计可在介质逆流时快速回落实现密封，降低水锤效应对管路的冲击，侧开式压盖结构无需将整个阀门从管路拆卸即可完成内部阀芯的检修更换，大幅提升后期维护的便捷性，整体建模严格遵循阀门设计的相关尺寸规范，各零部件的装配间隙、配合公差均按照实际生产装配要求进行参数设定，模型可直接用于后续的工程出图、装配模拟、流体仿真分析等工作场景。
