适配多规格驱动器的号筒式声辐射结构

　　在专业扩声系统的工程落地场景中，号筒承担着匹配驱动单元声阻抗、提升中高频辐射效率、控制声波覆盖角度的核心作用，不管是户外固定安装的远程扩声阵列、流动演出的线阵音箱组，还是场馆内的定点补声模块，号筒的结构设计直接决定了整套扩声系统的声场均匀度与传输距离。这套声辐射结构的设计初衷，是解决工程现场常见的驱动单元规格不匹配问题——不少项目现场会混用不同接口尺寸的压缩驱动头，以往遇到接口不匹配的情况，要么额外采购转接配件增加施工成本，要么临时加工转接件破坏结构气密性，影响声能传递效率。

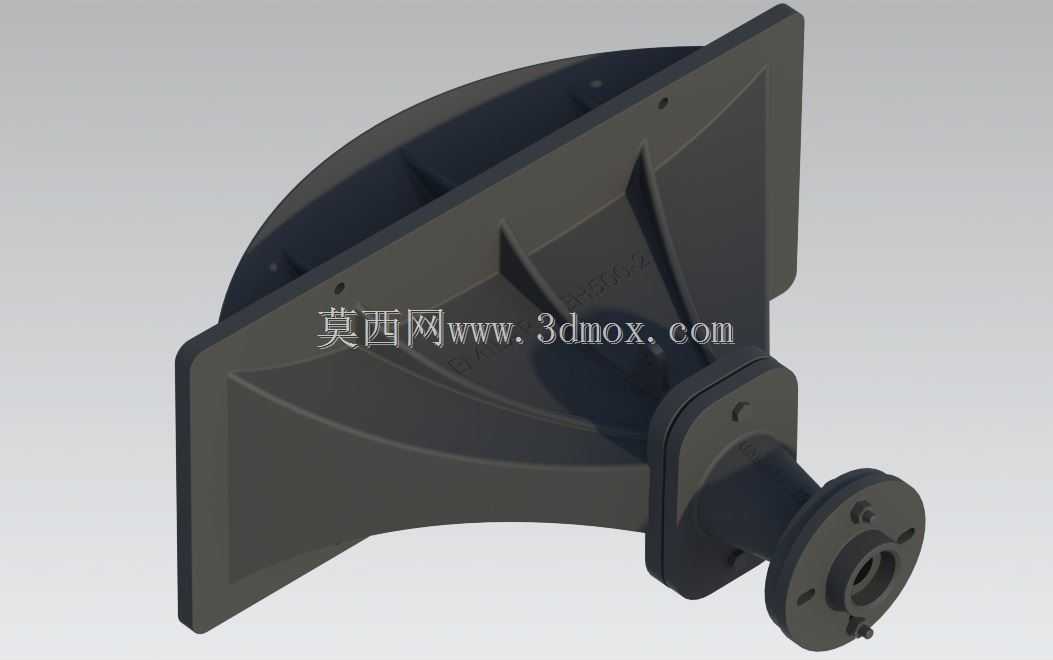

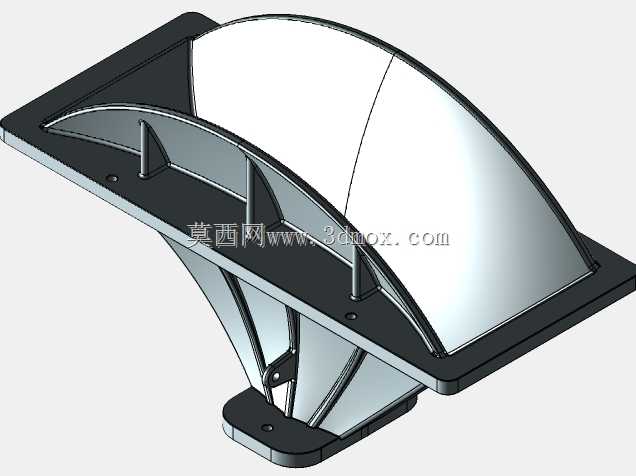

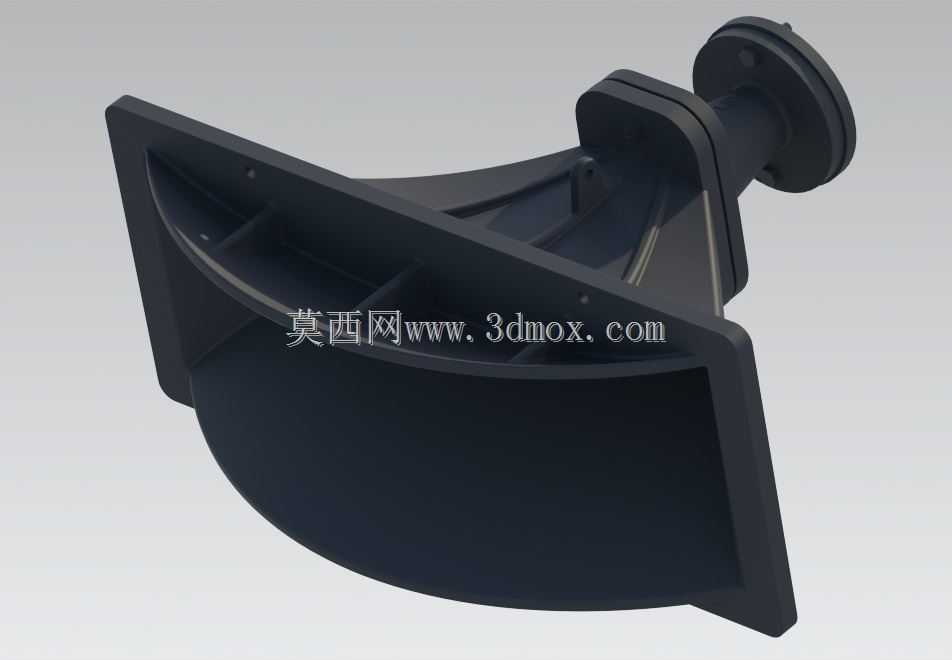

　　从结构功能来看，这套号筒采用了指数型内壁曲面设计，这种曲面轮廓是经过声学仿真迭代的，能够让驱动单元振膜发出的声波在号筒内部平滑过渡，避免截面突变带来的声反射与相位失真，保证中高频段的频响曲线平直，不会出现明显的峰谷。号筒的出声端采用矩形带圆弧下缘的轮廓，这种轮廓不是随意设计的：矩形的水平边可以控制水平方向的覆盖角度，适配观众区横向宽度较大的扩声场景，圆弧下缘则可以优化垂直方向的声扩散，避免号筒正下方出现明显的声阴影区，让近场区域的听众也能获得足够的声压级。

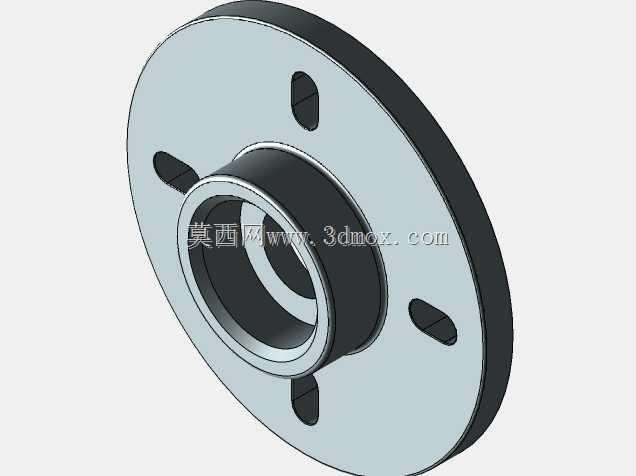

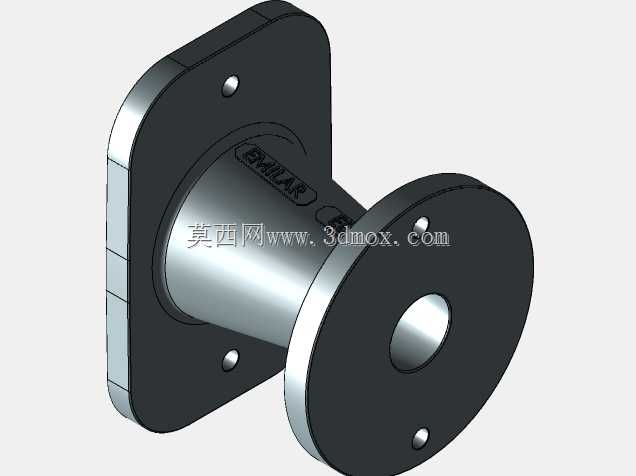

　　在驱动端适配设计上，号筒的喉口位置集成了转接适配结构，原生适配2英寸喉口的压缩驱动单元，同时内置的EE1-2适配结构可以直接兼容1英寸喉口的驱动单元，不需要额外加装转接环，既减少了装配环节的零件数量，也避免了转接环节带来的声泄漏问题。喉口与驱动单元的连接采用法兰式结构，连接面做了平面度公差控制，装配时只需要在贴合面加装薄薄一层密封泡棉，就能保证足够的气密性，不会因为声泄漏导致高频响应衰减。

　　配套的安装板是这套结构里很实用的部分，设计时没有采用号筒与安装板一体化的结构，而是将安装板作为独立的可拆分组件，安装板上的安装孔位是按照行业通用的音箱箱体安装间距做的标准化设计，既可以直接固定在对应规格的箱体面板上，也可以根据项目需求单独调整安装位置，适配不同尺寸的箱体结构。安装板与号筒的连接采用定位止口加螺丝固定的方式，止口的配合公差控制在合理范围，装配时可以快速定位，不会出现安装错位的问题，同时也能保证连接强度，即使在大动态高声压级的工作状态下，也不会因为振动产生结构异响。

　　从安装边界尺寸来看，号筒的矩形出声面宽度和高度比例经过优化，水平方向的覆盖角度可以达到常规扩声场景常用的90度范围，垂直方向覆盖角度约40度，安装时号筒的深度方向尺寸控制得比较紧凑，不会在音箱箱体内部占用过多的空间，给分频器、接线端子等其他组件留出足够的布置空间。号筒的壁厚设计兼顾了结构强度与轻量化需求，采用均匀壁厚设计，避免注塑成型时出现缩痕、变形等问题，同时足够的壁厚可以减少号筒自身的结构共振，避免在大音量工作时号筒壁振动产生的音染，保证重放声音的清晰度。

　　在实际工程应用中，这套结构可以直接用于组装两分频或者三分频的专业音箱，不管是用于剧场的固定安装扩声，还是户外演出的流动音箱，都能满足使用需求。设计时还考虑了装配的便捷性，所有的连接孔位都做了倒角处理，安装时螺丝可以顺利导入，不会出现孔位错位需要重新扩孔的情况；号筒内壁的曲面做了顺滑处理，没有明显的台阶或者棱角，避免声波在内部形成驻波，影响音质表现。对于结构设计从业者来说，这套号筒的设计思路很有参考价值：没有追求过于复杂的结构，而是从工程实际的痛点出发，通过集成适配结构减少现场装配的麻烦，同时兼顾声学性能与结构工艺性，不管是注塑量产还是小批量定制加工，都有很好的可行性。在做类似的声学结构设计时，不能只关注声学仿真的理论数据，还要考虑现场安装的兼容性、零件加工的工艺性、装配维护的便捷性，只有把这些工程实际的因素都考虑进去，设计出来的产品才能真正在项目中好用、耐用。
