中档嵌入式中音扬声器箱体结构设计

　　在商用扩声、中小型演艺场地、会议室音频搭建这类场景里，中音扬声器承担着人声、乐器中频频段重放的核心作用，其箱体的结构设计直接影响单元的发声效率与频响表现，这款中音扬声器柜的三维结构，完全围绕中频单元的安装适配与声学导向需求完成设计。从实际使用场景来看，这类箱体既可以单独作为固定安装的中音补声音箱使用，也可以嵌入整组线阵列音响系统中作为中频模块，适配酒吧、livehouse、多功能厅这类对中频清晰度有较高要求的场地，相比全频音箱的中频表现，独立中音箱体能够减少高低频单元的互调失真，让人声还原更通透，乐器的中频质感更扎实。

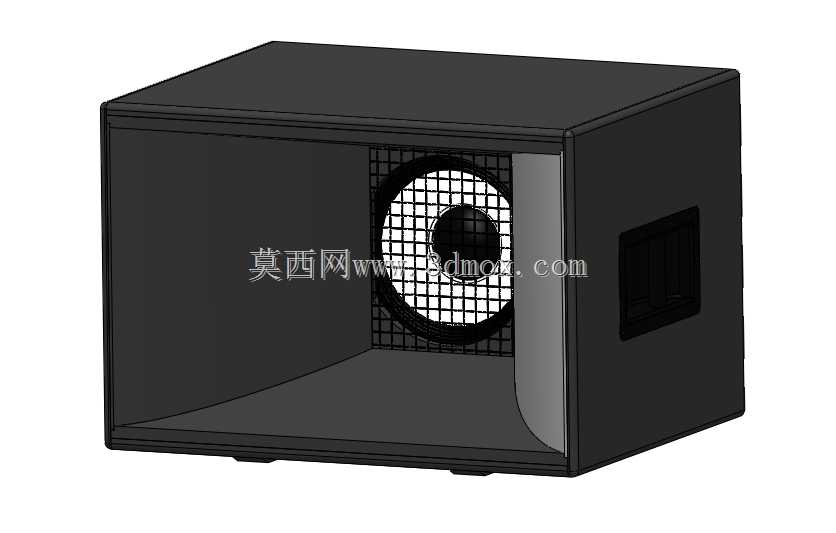

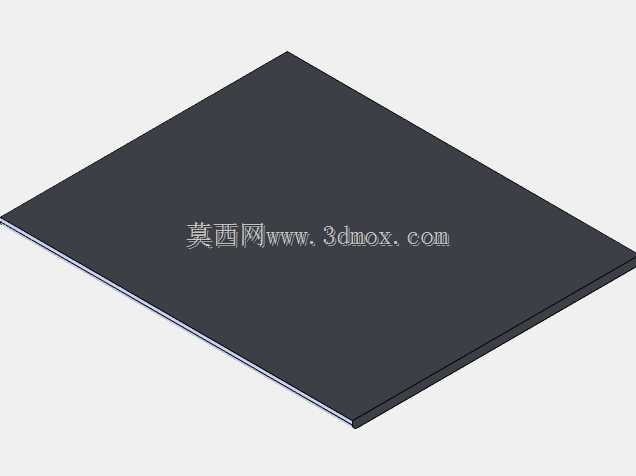

　　从结构设计思路来看，这款箱体采用了直角梯形的内腔导向结构，并非规则的长方体腔体，内腔靠近单元安装位的位置做了斜向导面设计，能够减少箱体内驻波的产生，避免中频信号在腔体内反复反射造成的声染色，让单元发出的中频声波能够更顺畅地通过正面开口向外辐射。箱体的外壳采用等壁厚的板材拼接结构，所有拼接边都做了贴合止口设计，能够保证组装后的箱体密封性，避免声短路问题影响低频下限的表现，毕竟中音单元虽然核心重放频段在中频段，但良好的箱体密封能够让单元的阻尼特性更符合设计预期，减少不必要的振幅冗余。

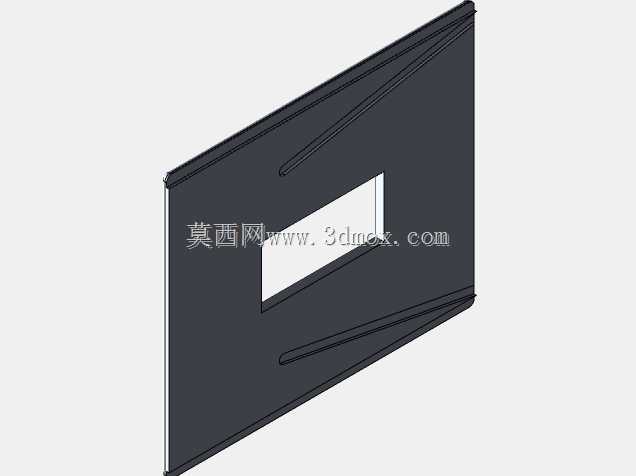

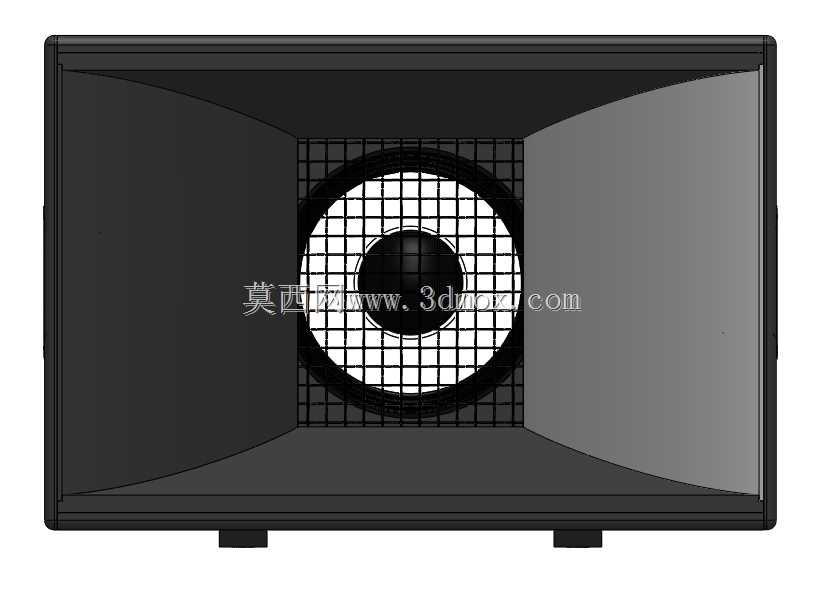

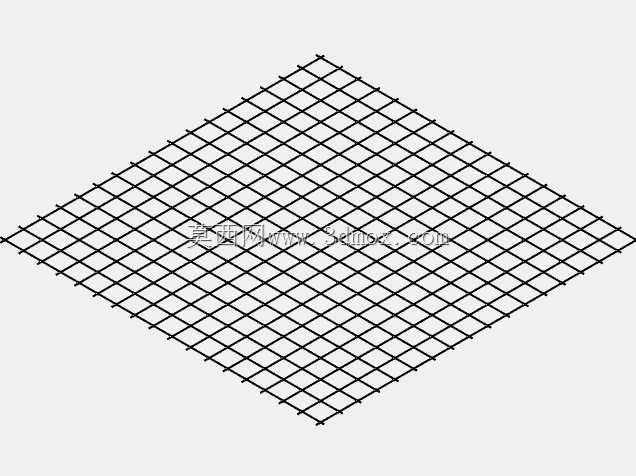

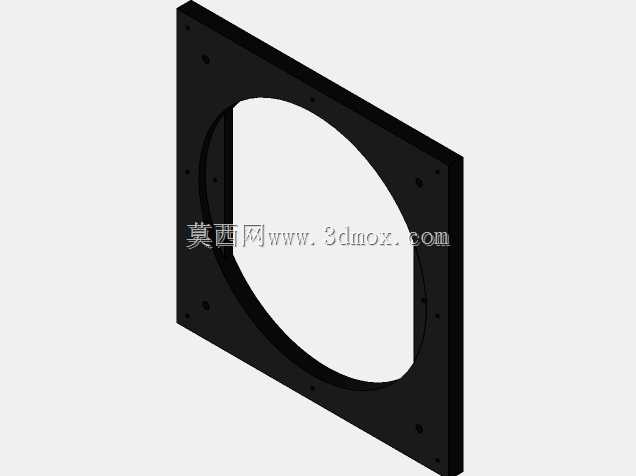

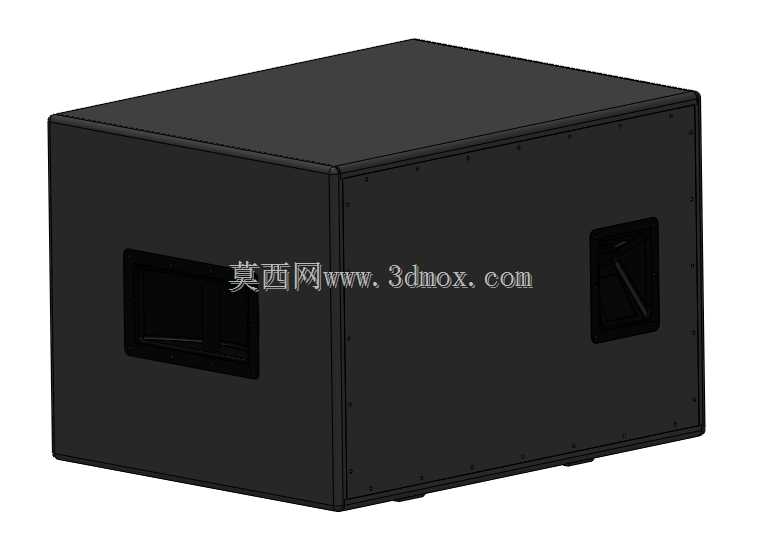

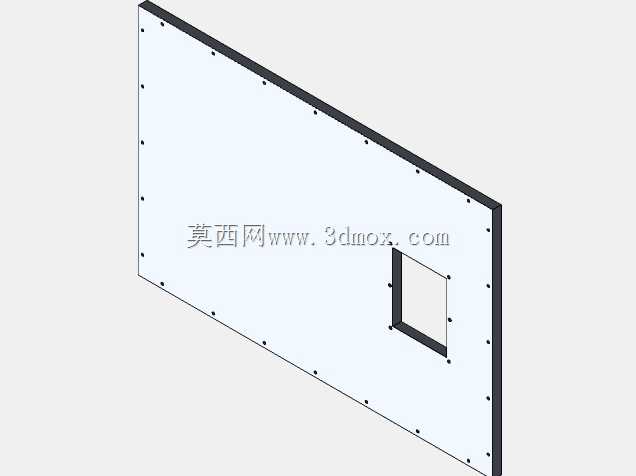

　　单元安装位设置在箱体正面偏侧的位置，预留了标准的单元安装法兰孔位，网格状的防护格栅直接固定在单元外侧的箱体边框上，格栅的筋条宽度与网格密度做了平衡设计，既能够阻挡外物触碰单元振膜造成损坏，又不会过多遮挡声波的辐射路径，避免格栅本身造成的频响波动。箱体侧面预留了嵌入式的把手安装槽，把手完全内嵌在箱体侧壁内，不会突出箱体表面，既方便现场施工时的搬运挪动，也能保证多只箱体堆叠安装时的贴合度，不会因为突出的把手造成安装间隙。箱体底部预留了支撑脚的安装位，四个支撑脚均匀分布在箱体底面四角，能够让箱体放置在地面或者支架上时保持稳定，同时留出底部的走线空间，方便音频线缆的连接与布设。

　　从安装边界尺寸来看，这款箱体的整体外形方正，正面开口尺寸完全匹配对应尺寸的中音单元安装需求，腔体的净容积经过测算，刚好适配中档中音单元的Thiele-Small参数，能够让单元工作在最佳的阻尼状态下，不需要额外增加过多的吸音材料就能获得平直的中频响应。箱体的板材厚度选择兼顾了结构强度与自重控制，既能够避免大音量下箱体板材产生谐振杂音，又不会让箱体自重过大增加安装与搬运的负担。在实际安装使用时，这款箱体既可以通过底部的支架孔位搭配专业音箱支架进行落地安装，也可以通过侧壁的预留孔位配合挂件进行壁挂或者吊装，适配不同场地的安装需求，箱体的所有外边缘都做了小尺寸的倒角处理，既能够避免安装搬运时的锐角磕碰，也能减少边缘的声波衍射对声场造成的干扰。

　　在结构细节上，单元安装位的周边做了加厚的安装凸台，能够保证单元安装时的连接强度，避免大动态工作时单元出现松动产生异响，箱体内部的斜向导面与箱体侧壁采用圆弧过渡，没有尖锐的内角，进一步减少腔内驻波的反射点。正面的格栅采用卡扣加螺丝的双重固定方式，日常维护时可以快速拆卸格栅检查单元状态，长期固定安装时螺丝锁紧能够避免格栅因为长期振动出现松脱。整个箱体的结构没有多余的装饰性设计，所有结构特征都服务于声学表现与安装使用需求，完全是面向工程应用的实用化结构设计，对于做专业音响结构设计、扩声系统选型的从业者来说，这个模型能够直接作为中音箱体结构设计的参考模板，调整尺寸与单元适配参数后就可以衍生出不同功率等级、不同安装场景的中音箱体方案。
