音箱航空箱用嵌入式金属杆柄结构

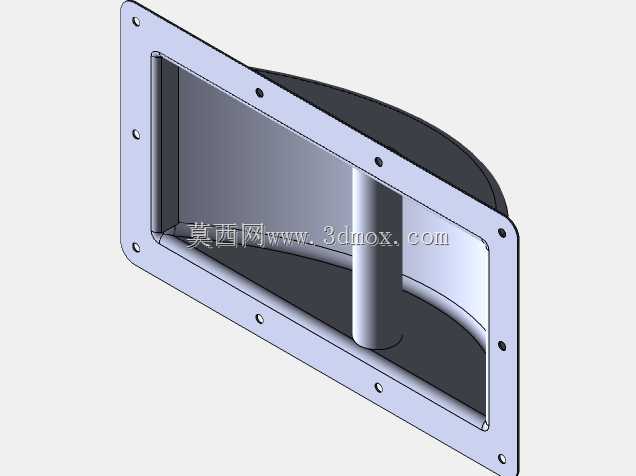

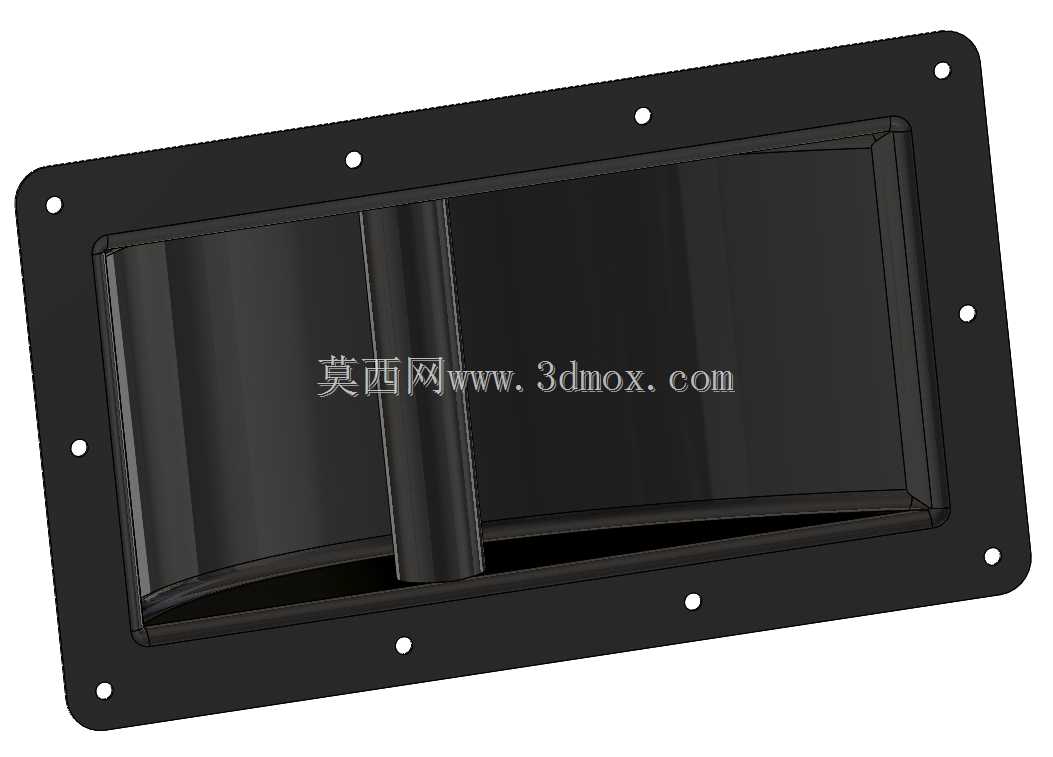

　　在专业演出设备储运、固定安装扩声系统的场景里，扬声器柜与航空运输箱的外置拉手一直是容易被忽略但直接影响使用体验的结构件——外露式拉手容易在堆叠运输时被磕碰变形，还会在设备码放时产生干涉缝隙，浪费储运空间，同时凸起的结构也容易在搬运过程中勾挂线缆、幕布等周边物料，带来不必要的现场故障隐患。这款280×160规格的嵌入式杆柄，正是针对这类痛点设计的配套五金结构。

　　从实际使用场景来看，这类杆柄主要适配12英寸到15英寸全频专业扬声器的侧装/顶装搬运位，同时也可直接通用在标准12U规格的设备航空箱上，作为箱体侧面的辅助搬运受力点。不同于常见的塑料嵌入式拉手，这款结构采用金属板材一体冲压成型，整体凹陷嵌入箱体安装面内，安装完成后拉手外沿与箱体面板完全齐平，不会产生任何外凸结构，不管是多台音箱堆叠码放，还是航空箱在演出后台的密集堆存，都不会因为拉手凸起产生间隙，也能避免运输过程中拉手被外力撞击变形的问题。

　　从功能特性上看，这款杆柄的握持区域做了内凹圆弧过渡，单手握持时四指可以完全探入凹陷空间，杆柄的受力横梁直径适配成年人手掌握持弧度，搬运满配15寸音箱（单台重量通常在25-35kg区间）时，手掌受力均匀，不会出现细杆拉手硌手的问题。安装法兰面一圈均匀布置了8个安装孔位，孔位间距经过匹配标准板材安装公差设计，采用M5规格的沉头螺丝即可完成固定，安装后螺丝头完全沉入法兰面的沉孔内，不会突出面板影响堆叠平整度。

　　设计思路上，这款结构没有采用额外的活动转轴部件，整个拉手的握持横梁与两侧的支撑筋、外围安装法兰为一体成型结构，没有活动铰接点，从根源上避免了长期使用后转轴松动、拉手脱落的问题——毕竟演出设备的搬运频率高，使用场景复杂，活动部件的失效概率远高于一体结构，这种无活动件的设计能大幅降低后期维护更换的成本。内凹的腔体深度做了精准控制，既保证了足够的手指伸入空间，又不会过度占用箱体内部的可用容积，对于音箱来说，不会干涉箱体内的分频器、倒相管的安装位置；对于航空箱来说，也不会挤占内部的设备放置空间，不需要为了避让拉手额外增加箱体的整体厚度。

　　尺寸与安装边界方面，这款杆柄的整体外轮廓尺寸为280mm×160mm，安装法兰的宽度为20mm，安装时需要在箱体面板上开出240mm×120mm的矩形安装孔，开孔边缘距离法兰外沿预留20mm的螺丝固定位，适配的箱体板材厚度范围为12mm到18mm，不管是音箱常用的15mm中密度纤维板，还是航空箱常用的12mm多层胶合板，都可以直接适配安装。内凹腔体的深度为35mm，安装时需要确认箱体内部对应位置没有突出的元器件，若有干涉可适当调整安装位置，或者在内部增加局部避让垫块。杆柄的受力横梁做了加厚处理，静态承重可以达到80kg，完全满足单台专业音箱或者满配航空箱的双人搬运受力需求，横梁表面做了哑光喷塑处理，既可以避免金属氧化生锈，也能在搬运时增加手掌与杆柄之间的摩擦力，减少手滑脱落的风险。

　　在实际结构建模过程中，需要特别注意安装孔位的沉头深度控制，沉头孔深度要匹配M5沉头螺丝的头部尺寸，保证螺丝锁紧后头部与法兰面完全齐平，不能出现凸起或者凹陷过深的问题；同时内凹腔体的边缘要做R3的圆角过渡，避免板材开孔后的锋利边缘割伤安装人员或者使用人员的手指；法兰面与箱体面板接触的一侧不需要做喷塑处理，保证金属面与板材紧密贴合，安装后不会出现缝隙导致拉手松动。另外，这款杆柄的安装方向可以根据实际使用需求调整，既可以横向安装作为水平搬运的拉手，也可以竖向安装作为垂直提拉的受力点，适配不同箱体的结构设计需求，不需要额外开模调整结构，通用性较强。
