维勒曼VDAC29A铝制飞行箱扬声器柜凹板

　　这款铝制凹板构件，主要适配专业飞行箱、嵌入式扬声器柜的安装场景，在演出设备储运、固定音频安装、便携设备集成领域有着明确的使用定位。从实际工程使用角度看，这类凹板并非单纯的装饰盖板，而是承担着安装定位、结构补强、接口预留的多重作用，很多户外演出用的设备储运箱、固定安装的墙面扬声器柜体，都会采用这类凹入式结构来避免外接连接器突出于安装平面，减少储运过程中的磕碰损伤，同时也能让设备外表面保持平整，降低堆叠、搬运过程中的勾挂风险。

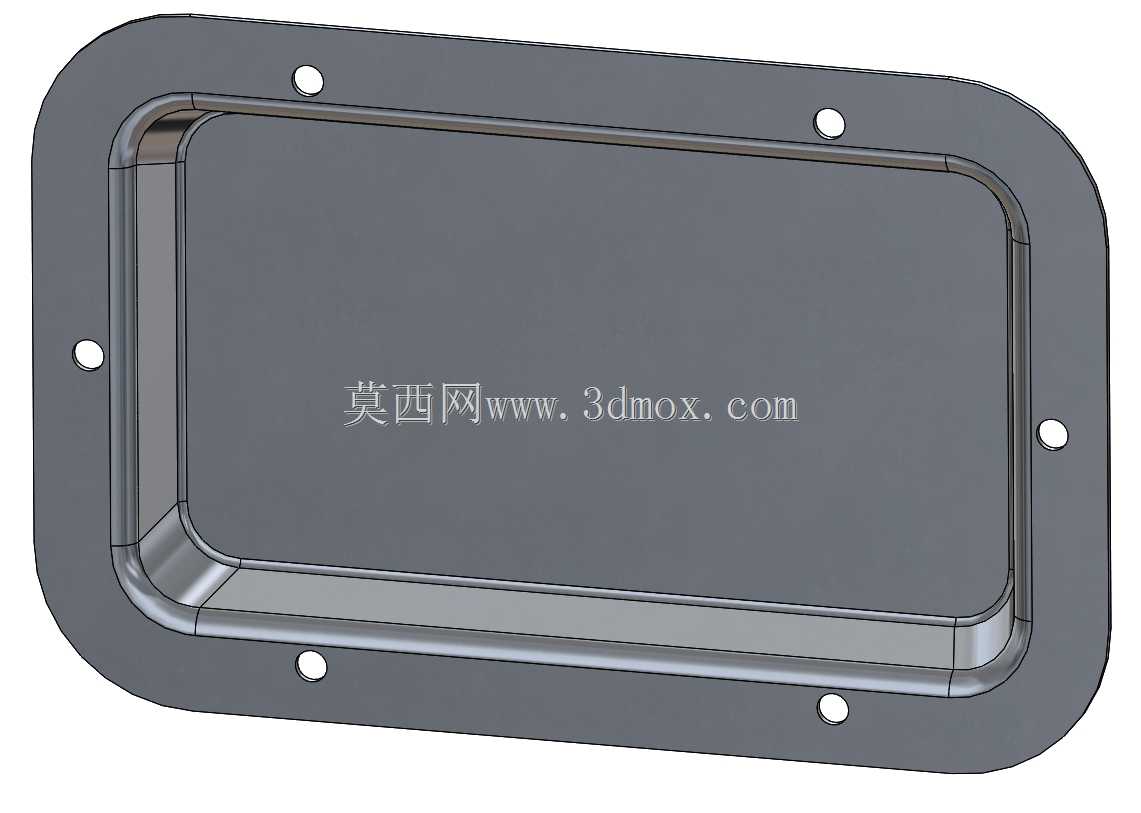

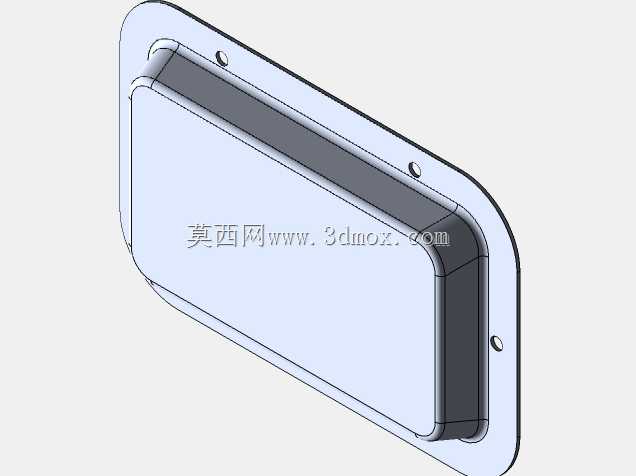

　　从结构设计逻辑来看，这款凹板采用带圆角的矩形整体构型，外缘设置一圈带安装孔的法兰边，法兰边与中部凹入的腔体之间采用圆弧过渡折弯，既避免了铝制板材折弯处的应力集中，也能让构件安装后与箱体板材的贴合度更好，不会出现边缘翘曲、贴合缝隙不均的问题。法兰边上均匀分布的6个安装孔，采用对称式布局，分别设置在构件的四个角位以及长侧边的中点位置，这种孔位布局能够让安装后的紧固力均匀分布在整个法兰面上，避免局部紧固力过大导致板材变形，也能抵消设备搬运过程中产生的振动载荷，防止长期使用后紧固件松动。中部凹入的腔体深度经过匹配设计，刚好能够容纳常规规格的音频连接器、接线端子的突出部分，让连接器安装后端面不超出法兰边所在的平面，在箱体堆叠、靠墙放置时不会挤压到连接器尾部的接线，也不会因为外力碰撞导致连接器引脚断裂、接线松脱。

　　在安装边界的适配性上，这款凹板的法兰边宽度经过优化，既能够覆盖箱体板材上的开孔裁切误差，也不会占用过多的箱体表面安装空间，对于常用的多层胶合板、铝合金复合板材制作的飞行箱、扬声器柜，都能实现良好的适配。凹入腔体的内侧边缘同样采用圆角过渡，没有尖锐的棱角，一方面是避免安装接线时划伤操作人员的手部、损坏线缆外皮，另一方面也能提升构件整体的结构刚度，抵消铝制薄板冲压成型后产生的内应力，减少长期使用后的形变。构件选用铝材作为加工基材，本身具备重量轻、耐腐蚀、易加工的特性，非常适合演出设备这类需要频繁搬运、可能在不同温湿度环境下使用的场景，铝材表面的自然氧化层也能起到一定的防刮、防锈作用，不需要额外做复杂的表面处理就能满足使用需求。

　　从设计细节的工程考量来看，凹板上预留的连接器安装位没有做固定的孔型预设，能够根据实际使用需求灵活开设不同规格的连接器安装孔，适配卡侬接口、 speakON接口、电源插座等多种常用的音频设备连接器件，这种通用化的设计思路能够让同一款凹板适配多种不同功能的箱体模块，减少配套构件的种类，降低生产端的开模成本和仓储压力。法兰边与凹入腔体的折弯半径经过精准计算，在保证板材折弯后不出现开裂、起皱的前提下，尽可能缩小折弯半径，让腔体的有效使用空间最大化，能够容纳尺寸更大的连接器件，同时也让构件安装后的视觉效果更加简洁利落，没有多余的冗余结构。在实际装配过程中，这款凹板可以通过法兰边上的安装孔，采用抽芯铆钉、自攻螺丝或者螺栓螺母等多种紧固方式与箱体板材连接，不需要额外设计复杂的安装定位结构，装配门槛低，无论是批量生产的工业化箱体，还是手工定制的专用设备箱，都能很方便地完成安装适配。

　　这类凹入式安装板的设计核心，本质上是在平整的箱体表面构建一个内凹的安装空间，在不额外增加箱体外部尺寸的前提下，为外接连接器、操作控件提供一个受保护的安装区域，相比直接在箱体表面开孔安装连接器的方式，这种结构能够大幅提升设备的耐用性，减少现场使用过程中的故障概率，尤其是在流动演出这类设备需要频繁搬运、快速拆装的使用场景下，这种结构设计的优势会体现得格外明显。很多工程现场的设备故障，都源于搬运过程中突出的连接器受到碰撞，导致内部接线脱焊、连接器基座碎裂，而采用这类凹板结构后，连接器整体处于凹腔的保护范围内，即使箱体表面受到磕碰，外力也会首先作用在凹板的法兰边和腔体侧壁上，不会直接传递到连接器本身，从结构层面降低了这类故障的发生概率。
