土建工程用可伸缩式支撑立柱结构设计

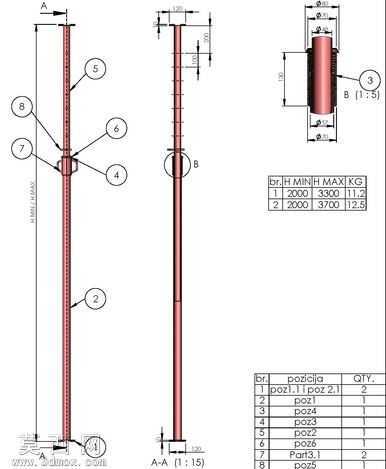

本作品为面向土建工程场景设计的伸缩式支持列，也就是可调节长度的竖向支撑构件，整体采用同轴嵌套的双段杆式结构设计，通过三维建模软件完成全参数化的零件建模与整体装配，完整还原了构件的可伸缩调节逻辑与各部位连接细节。建模过程中首先对内外两层支撑杆进行单独建模，外层杆为中空管状结构，内壁设置均匀排布的环形定位卡槽，内层杆为实心圆柱杆件，外径与外层杆内径精准匹配，可沿外层杆轴向顺畅滑动实现长度调节，同时在内层杆对应位置设置弹性定位销结构，可卡入外层杆的定位卡槽内完成长度锁定，满足不同支护高度的使用需求。在构件细节处理上，分别对上下两端的支撑端板进行了建模，端板与杆体采用同轴焊接连接结构，端板表面做平面度处理，保证与被支撑面的贴合度，提升支撑稳定性；同时在外层杆的中部位置设置了环形锁紧箍结构建模，当定位销卡入对应卡槽后，可通过锁紧箍进一步紧固内外杆的连接位置，避免受力过程中出现杆件滑移、支撑失效的问题。渲染阶段针对不同零件赋予了对应材质，内外支撑杆件采用高强度结构钢材质，表面做防锈喷涂处理呈现暗红色金属质感，定位销与锁紧箍采用镀锌钢材材质呈现亮银色金属质感，端板采用普通碳钢材质呈现深灰色金属质感，通过材质区分清晰展现不同部件的功能分区。结构设计上参考土建支护的受力需求，对杆件的壁厚、卡槽间距、锁紧结构强度做了参数化匹配，设置了两档标准调节行程，最短支撑长度2000mm，最大可分别延伸至3300mm与3700mm，对应不同的支撑荷载上限，可适配不同高度的土建临时支护场景；同时在建模过程中完成了工程图的对应导出，清晰标注了各部位的尺寸公差、配合要求与零件明细，完整呈现了整套支撑构件的加工与装配逻辑，可直接用于后续的生产加工参考。
