工业级平行轴齿轮变速传动装置结构设计

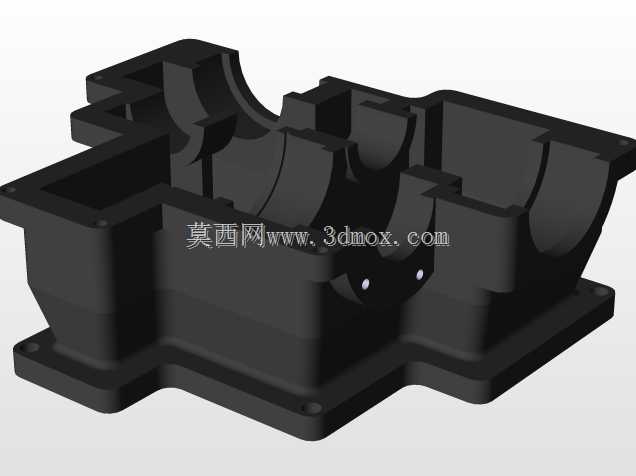

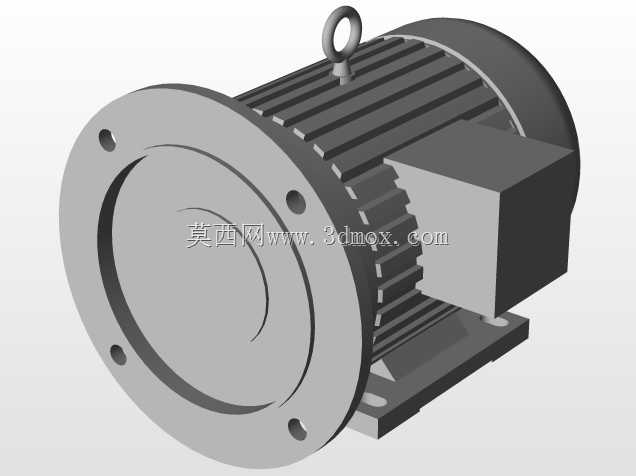

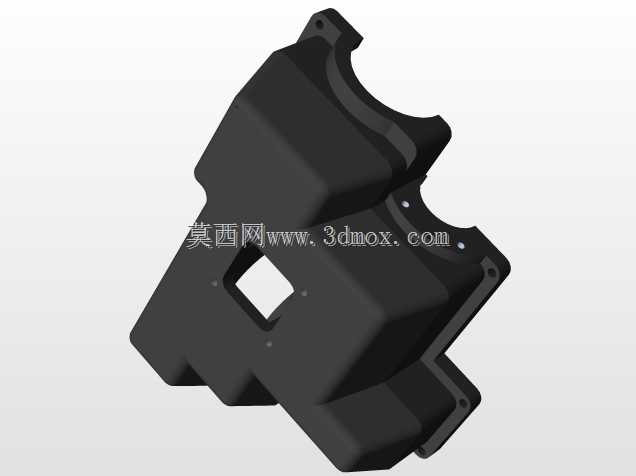

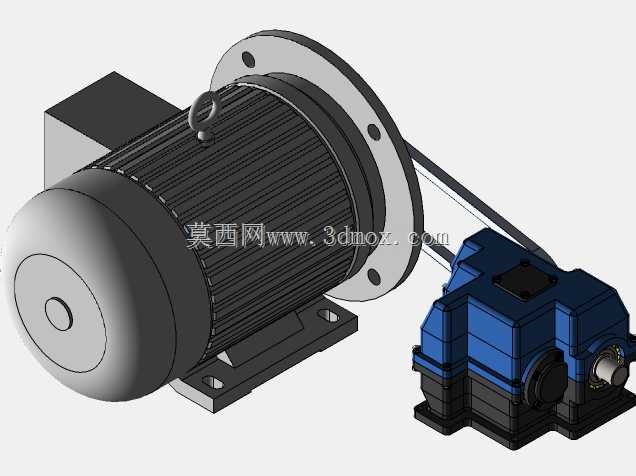

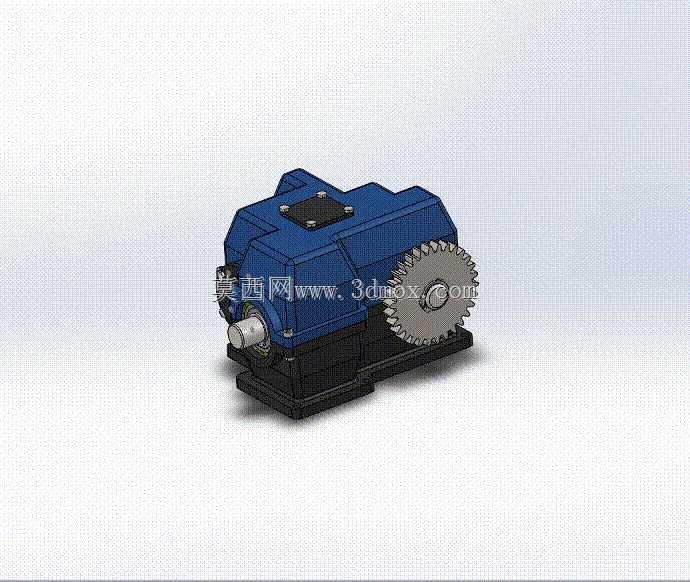

　　这款平行轴式齿轮变速装置，主要面向中小功率工业传动场景设计，常见于轻工输送线、小型农机配套、非标自动化设备的动力转速匹配环节，核心作用是在动力源与执行端之间实现转速、扭矩的适配转换，解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题。从结构布局来看，该装置采用分体式铸造箱体设计，上下箱结合面经过铣削加工保证密封精度，输入轴端伸出箱体用于连接电机或其他动力输入部件，输出侧配套外露传动齿轮可直接对接负载端的啮合传动结构，箱体底部设置一体化安装基座，预留的安装孔位可直接通过螺栓固定在设备机架上，安装时需保证输入轴与动力源输出轴的同轴度误差控制在允许范围内，避免额外径向力加剧轴承磨损。内部传动链采用定轴齿轮传动布局，

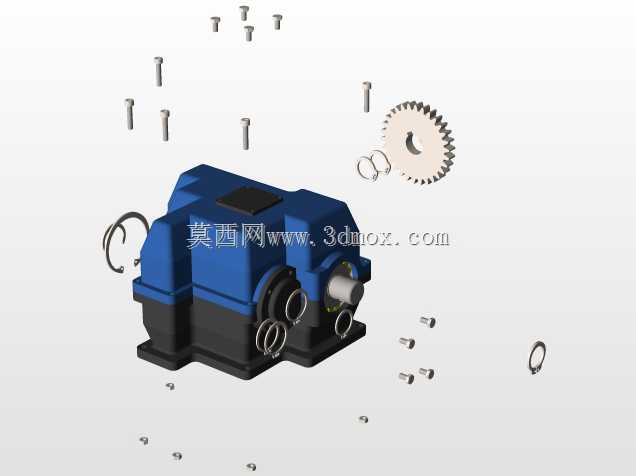

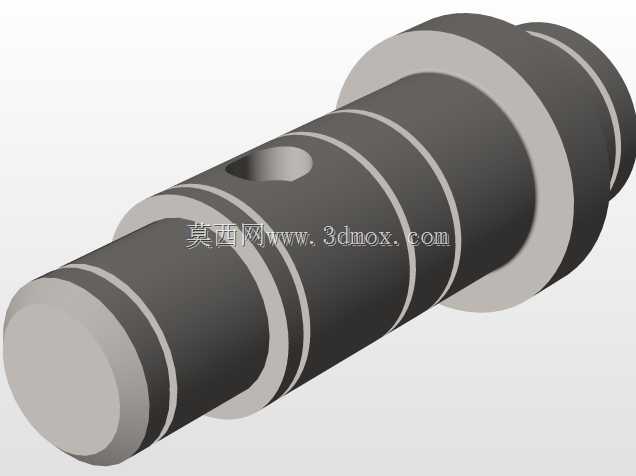

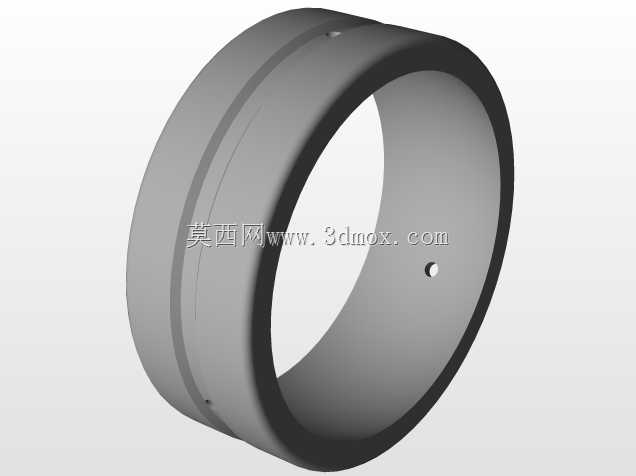

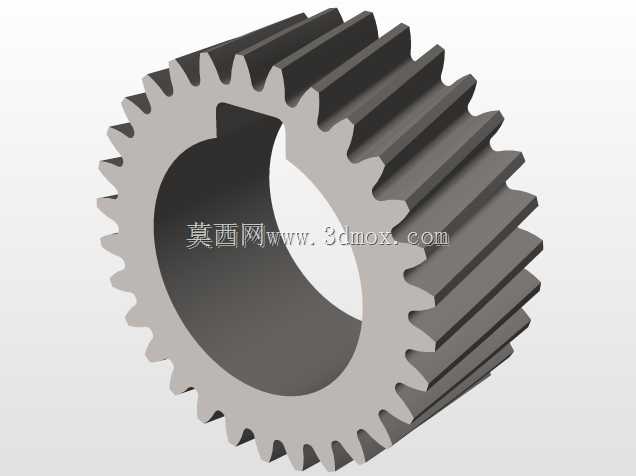

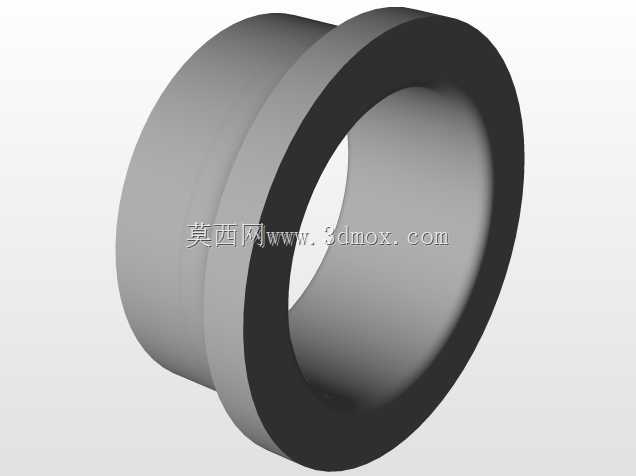

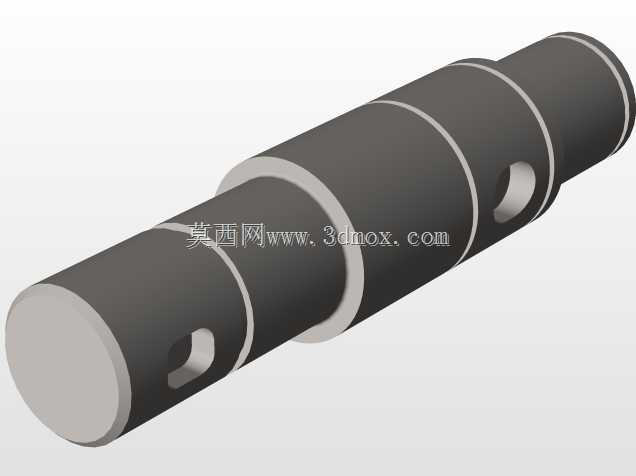

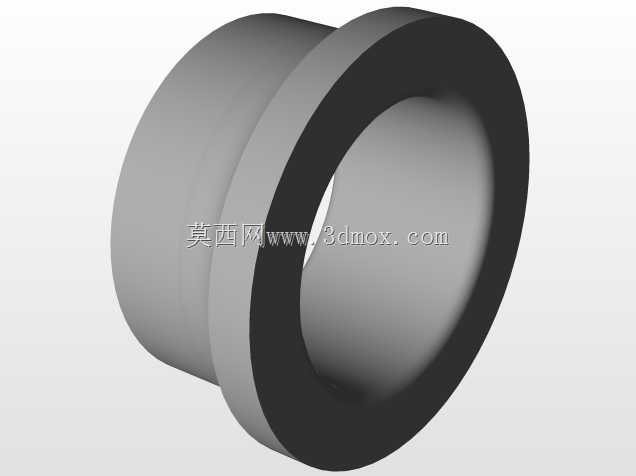

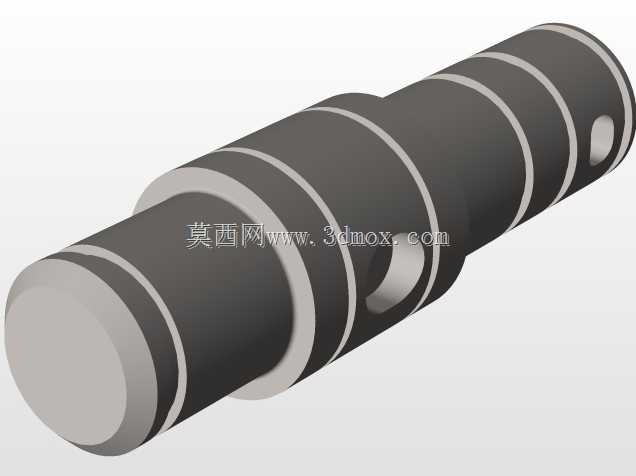

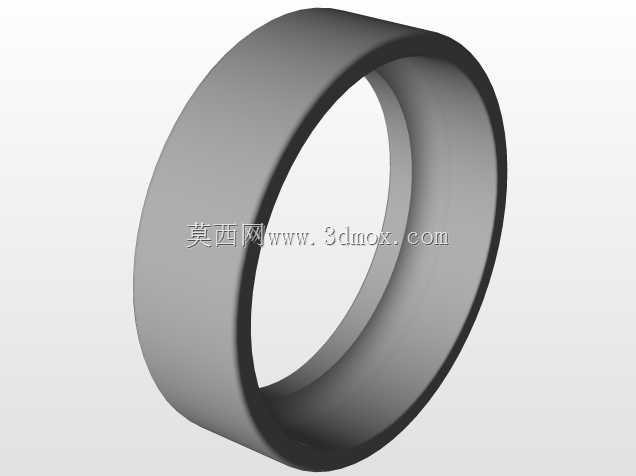

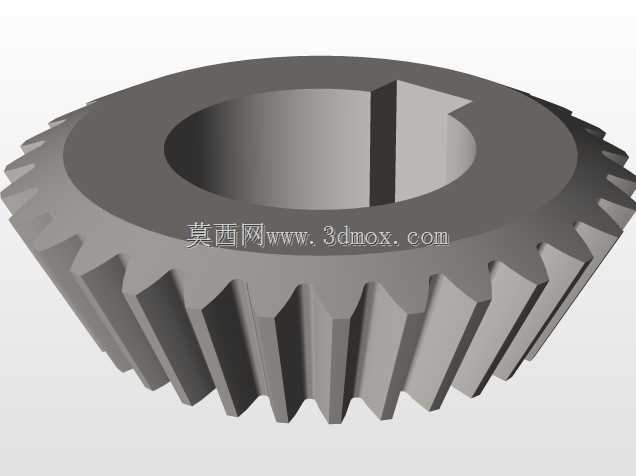

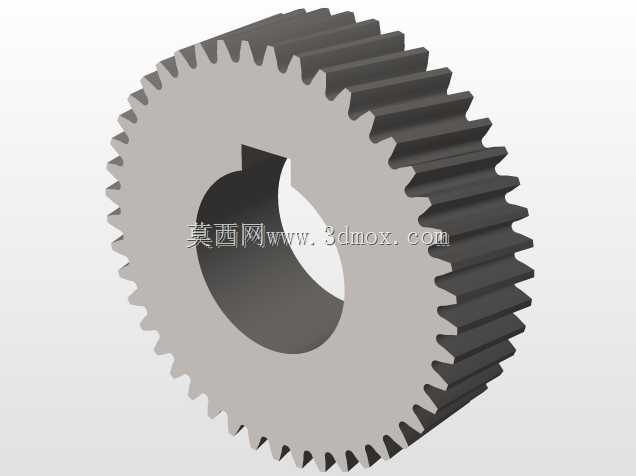

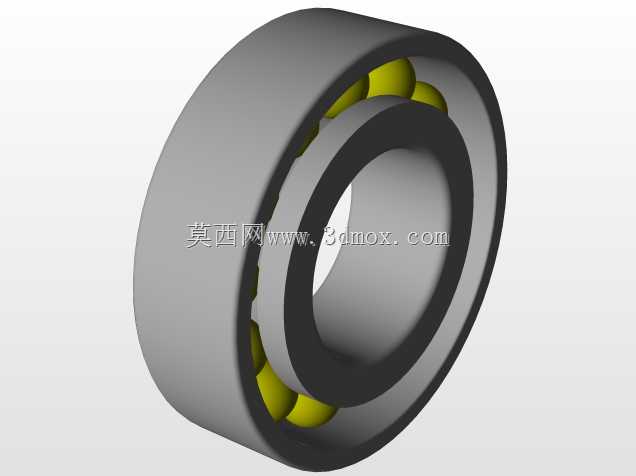

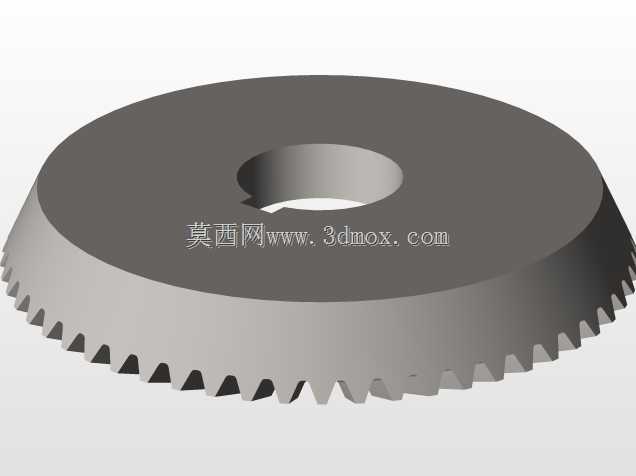

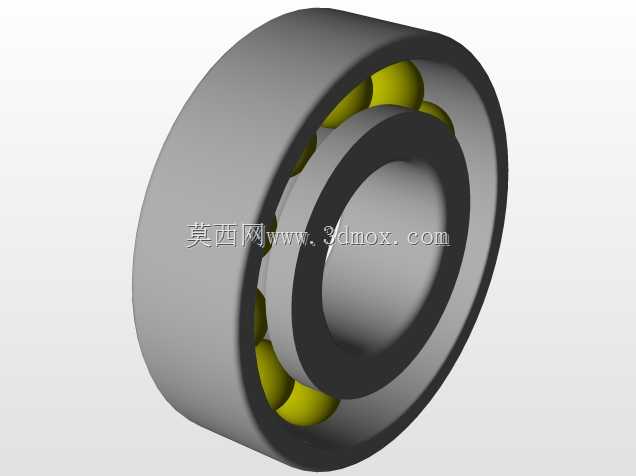

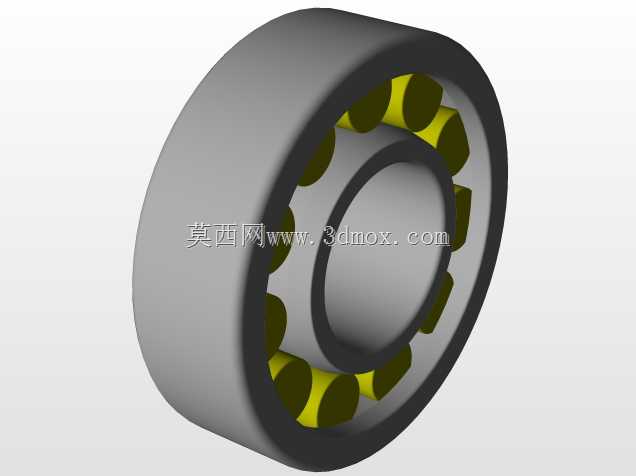

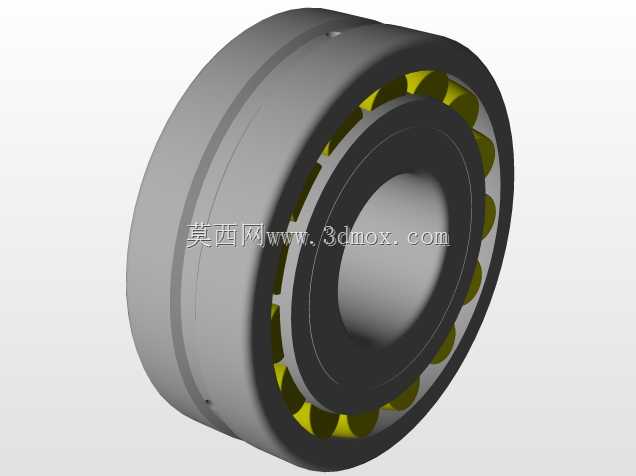

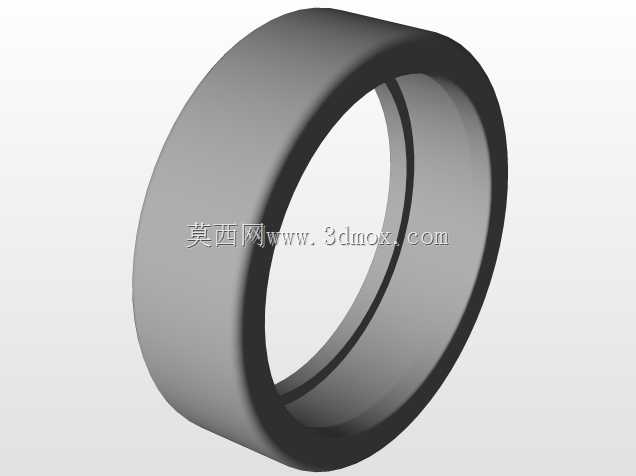

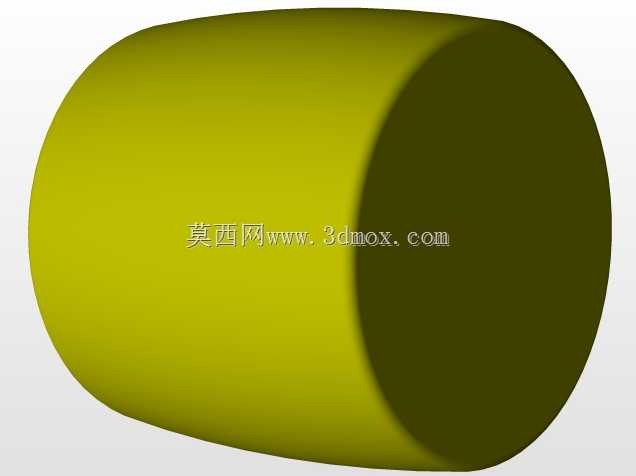

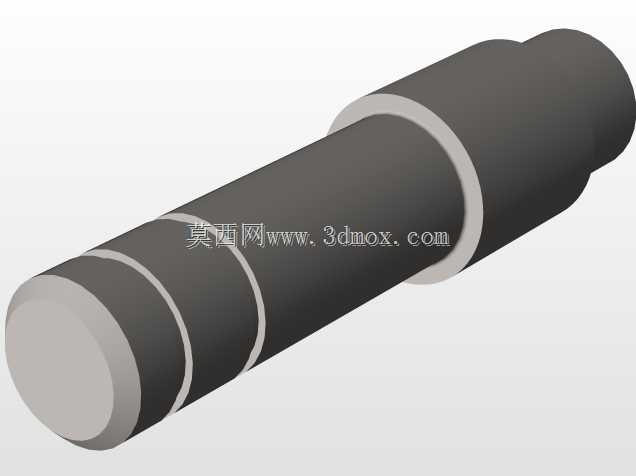

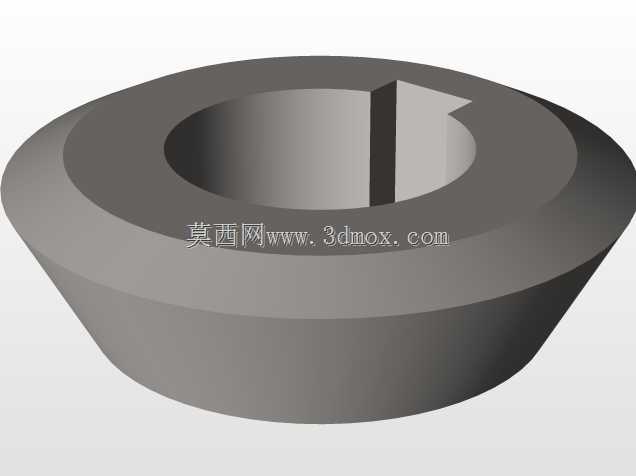

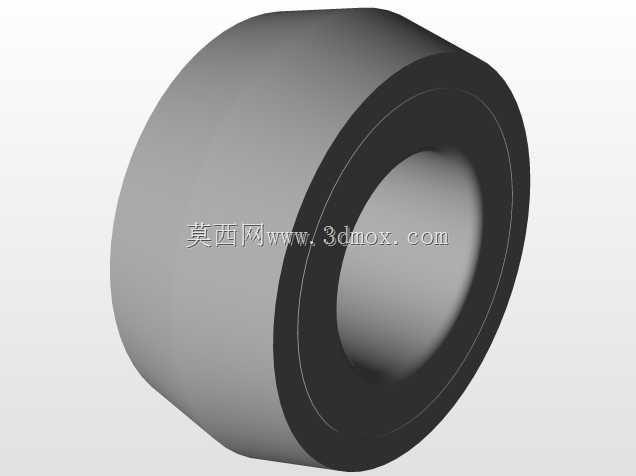

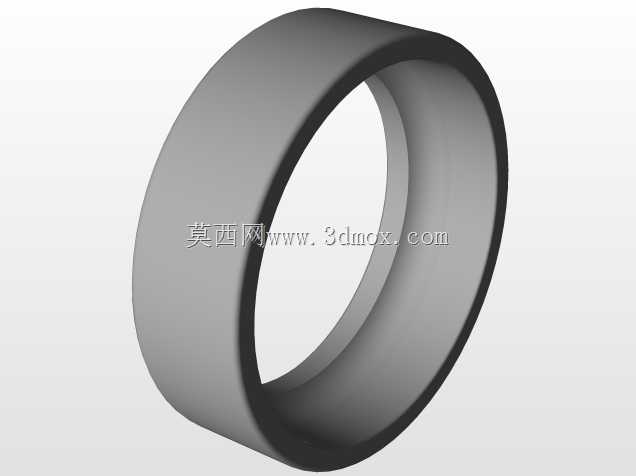

　　不同齿数的齿轮搭配实现固定速比的扭矩传递，齿轮选用渐开线圆柱齿形，齿部经过调质处理保证接触强度与抗弯强度，能承受持续运转下的交变载荷，齿轮与轴之间采用平键连接传递扭矩，轴系支撑选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，轴承端盖设置密封结构，防止箱体内部润滑油泄漏同时阻挡外部粉尘进入腔体。设计过程中优先考虑了装配工艺性，上下分体的箱体结构可在装配时依次完成轴系、齿轮、轴承的预装后再合箱紧固，后期维护时只需拆开上箱即可检查内部齿轮磨损情况、更换润滑脂，无需整体拆卸设备连接端。箱体外部的凸起加强筋并非装饰结构，而是在不增加整体壁厚的前提下提升箱体的结构刚性，减少齿轮啮合传动时产生的箱体共振，降低运转噪音。

　　外露的输出齿轮齿顶圆与箱体侧壁预留了足够的安全间隙，避免装配误差导致齿部与箱体发生刮蹭，输入轴的轴伸长度经过匹配计算，可适配标准规格的联轴器连接，无需额外定制转接轴套。在实际选型应用中，该变速装置可根据负载的额定转速、所需扭矩匹配对应的速比型号，安装时需注意箱体的注油位置与油位标识，保证齿轮啮合面有足够的润滑减少磨损，连续运转工况下需定期检查轴承温升，避免因润滑不足导致的轴承抱死故障。整体结构没有冗余的复杂部件，所有零部件均采用通用机械加工工艺即可生产，齿轮、轴承、紧固件均选用标准规格，后期备件替换成本较低，适合批量配套在对成本控制较严格、运转工况相对稳定的通用机械设备上，不需要额外加装复杂的冷却系统，依靠箱体自身的散热面积即可满足持续运转的散热需求。
