高通过性越野车辆传动变速系统结构设计

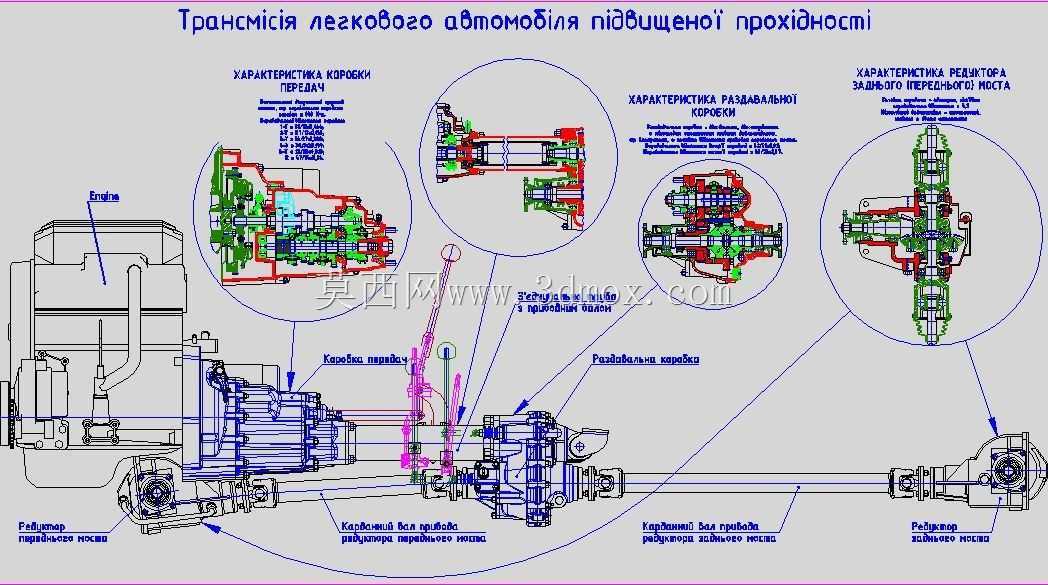

　　这套越野车辆变速传动结构，核心面向非铺装路面、复杂地形工况下的乘用越野车辆开发，整套结构覆盖从发动机动力输出端到前后驱动桥的完整动力传递链路，区别于普通乘用车辆的两驱变速结构，其在常规变速换挡机构基础上集成了分动输出单元，可根据路面附着条件切换两驱、高速四驱、低速四驱等不同动力输出模式，满足泥泞、砂石、陡坡等低附着大阻力工况下的轮端扭矩需求。从结构布局来看，整套传动系统采用纵置布置方案，输入端直接对接发动机飞轮壳，主轴系沿车辆纵向中心线排布，换挡机构采用同步器结合齿套的换挡结构，各档位齿轮采用斜齿设计降低传动噪音与啮合冲击，前进档档位覆盖低速大扭矩爬坡档到高速巡航档，速比梯度匹配越野车辆全工况行驶需求，

　　倒档结构采用中间惰轮换向实现动力反向输出。分动单元布置在主变速器后端，通过花键与主箱输出轴连接，内部设置高低速切换齿轮组与前后轴动力分配结构，高速四驱模式下前后轴输出转速一致，适用于湿滑铺装路面、砂石路面的高速行驶，避免单轴打滑失去动力；低速四驱模式下通过行星齿轮组实现扭矩放大，轮端输出扭矩可放大2-3倍，满足陡坡攀爬、泥泞脱困等极端工况的扭矩需求，同时分动箱内设置的差速结构可根据前后轴转速差调整动力分配，减少硬连接带来的传动系统扭转冲击。从安装边界来看，主变速器壳体采用铝合金压铸结构，在保证结构强度的同时降低整体自重，壳体上预留的安装支脚直接对接车身纵梁上的悬置安装点，悬置点采用橡胶减震结构隔绝传动系统运转振动向车身传递；

　　输入轴花键尺寸匹配主流越野车型发动机飞轮输出端，输出端前后两个传动轴连接法兰分别对应前桥、后桥的传动轴输入法兰，法兰面螺栓孔位、止口尺寸符合越野车辆传动系统通用安装规范，可直接适配同平台车型的传动系统换装或结构改制。换挡操纵机构采用机械拉杆结合摇臂的传动结构，换挡拉杆从变速器侧部延伸至驾驶舱内换挡杆位置，各档位换挡摇臂的行程与换挡力经过匹配优化，保证换挡操作的吸入感与清晰度，分动箱的切换机构单独设置操纵拉杆，可在停车或低速行驶状态下完成驱动模式切换，避免高速行驶中切换分动模式打齿损坏齿轮。整套结构的润滑系统采用飞溅润滑结合油道导油的方式，主箱与分动箱内部齿轮运转时带起的润滑油通过壳体上铸造的导油槽进入各轴承、同步器等摩擦副位置，

　　保证高负荷运转下各运动部件的润滑冷却，壳体底部设置的放油螺塞带有磁性结构，可吸附齿轮磨损产生的铁屑，减少杂质进入齿轮啮合面造成的磨粒磨损；注油口设置在壳体侧部，注油液位刚好浸没主箱下部齿轮的齿顶位置，既保证润滑效果又避免加油过多造成的运转阻力增大、油封漏油问题。在结构设计过程中，各档位齿轮的模数、齿宽经过强度校核，可承受越野工况下的冲击载荷，轴系采用多点轴承支撑，减少长轴在大扭矩输入下的挠曲变形，避免齿轮偏载造成的早期磨损；壳体的加强筋布置经过受力优化，在轴承安装位、悬置安装点等受力集中位置增加加厚筋条，保证极限扭矩输出下壳体不会出现开裂变形。整套传动结构的外部轮廓充分考虑车辆底盘的布置空间，避开底盘排气系统、悬挂摆臂等周边部件的运动干涉，最小离地间隙满足越野车辆的通过性要求，避免越野行驶中凸起的石块磕碰变速器壳体造成损坏；各外接操纵拉杆、传感器的布置位置预留足够的拆装空间，方便后期维护保养时的部件更换与调整。
