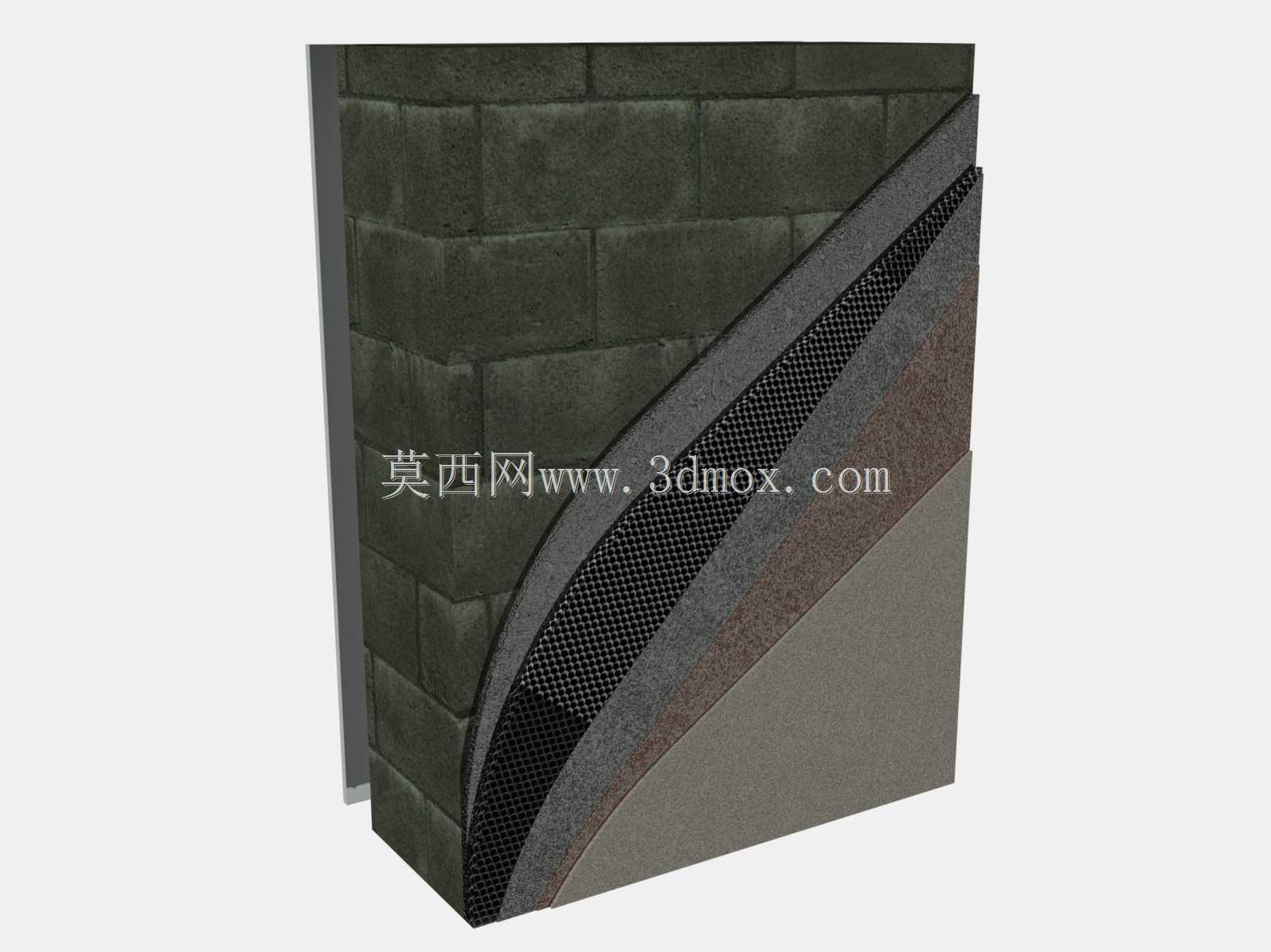

建筑墙面灰泥硬涂层分层构造展示

　　做建筑围护结构三维建模快八年，这类墙面硬涂层的分层构造模型，是做外墙施工交底、建材选型展示时绕不开的内容，很多刚入行的结构设计师容易把这类构造当成简单的墙面装饰层，实际在建模和落地应用里，每一层的边界、厚度、衔接关系都直接影响后续施工的可行性和成品的耐久度。这个构造模型最核心的应用场景，是外墙外保温系统的硬涂层饰面施工交底，还有建材厂商做产品体系展示时的可视化演示，相比平面的节点大样图，三维剖切的展示形式能让现场施工人员、甲方技术负责人快速理清各层的叠放顺序，避免施工时出现层序颠倒、漏做加强层的问题。从实际用途来说，这个构造不是单一的装饰层，是集墙体找平、抗裂防护、饰面成型于一体的墙面防护体系，最内侧的基层是砌块墙体，

　　建模时特意还原了砌块的砌筑缝隙特征，就是为了明确基层处理的边界——所有后续涂层的施工前提是基层平整度偏差控制在合理区间，这也是很多现场施工容易忽略的前置条件，要是基层偏差过大，后续灰泥层厚度不均，很容易出现干缩开裂的问题。顺着基层往外，首先是灰泥找平层，这一层的设计思路是兼顾找平与基层粘结，建模时给这一层设置的厚度参数是匹配常规施工的单次抹灰厚度，避免过厚导致的坠裂，同时这一层的材质参数设置了一定的粗糙度，保证后续加强层的附着强度。再往外的网格加强层，是整个硬涂层系统抗裂的核心，建模时特意还原了网格布的网格纹理与嵌入状态，这一层不是简单铺在灰泥表面，是要压入灰泥层的表层1/3位置，形成嵌固的加强结构，

　　抵消不同材料层之间的温度变形应力，避免墙面出现不规则的贯通裂缝。最外侧的硬饰面层，是直接接触外部环境的部分，建模时做了曲面收边的剖切处理，一方面是为了清晰展示各层的叠合关系，另一方面也还原了实际施工中阴阳角位置的层间衔接构造——在阴阳角位置，网格布需要做翻包处理，各层的收边要做圆弧过渡，避免应力集中导致的边角开裂。从安装边界来说，这个构造模型的尺寸设定是取常规墙面的标准单元块，横向和纵向的边界都设置在砌块的砌筑缝位置，方便后续做整面墙的阵列拼接，建模时各层之间没有做多余的间隙，完全还原实际施工中层与层之间满粘无空腔的要求，这也是硬涂层系统相比普通涂料饰面抗冲击性能更好的关键——无空腔的构造能避免外部冲击力在空腔位置形成应力集中，

　　减少饰面破损的概率。很多新手建模时容易把各层做成独立的分离薄片，忽略了层间的嵌固关系，比如网格布是嵌入灰泥层而非独立悬空，灰泥层是完全贴合基层砌块表面而非留有空隙，这些细节如果在模型里没体现，后续导出施工大样时就会误导施工人员，做出不符合规范的构造。另外在做这类构造建模时，还要考虑不同气候区域的厚度调整边界，比如严寒地区的找平层厚度需要适当增加，兼顾保温层的保护作用，而多雨地区的最外侧饰面层要设置一定的排水坡度边界，这个模型的剖切曲面其实也预留了坡度调整的建模基准，方便设计人员根据项目所在地的气候条件快速调整参数。在实际的项目应用里，这类三维构造模型还可以对接施工算量，通过提取各层的体积参数，快速计算单平米墙面的灰泥、网格布等材料的用量，相比平面图纸算量的误差，三维模型提取的工程量更贴合实际施工的损耗情况，因为模型里已经考虑了边角位置的材料翻包、搭接余量。还有在做施工技术交底时，用这个模型可以直接演示各层的施工顺序：先处理基层砌块，再抹第一道灰泥，随即压入网格加强层，待灰泥初凝后再抹第二道灰泥找平，最后做最外侧的硬饰面成型，每一步的施工范围、厚度控制都能通过模型的分层显示直观展示，不用再靠施工人员自行理解平面节点的抽象线条。
