国际6500系列D形70升燃油箱三维设计

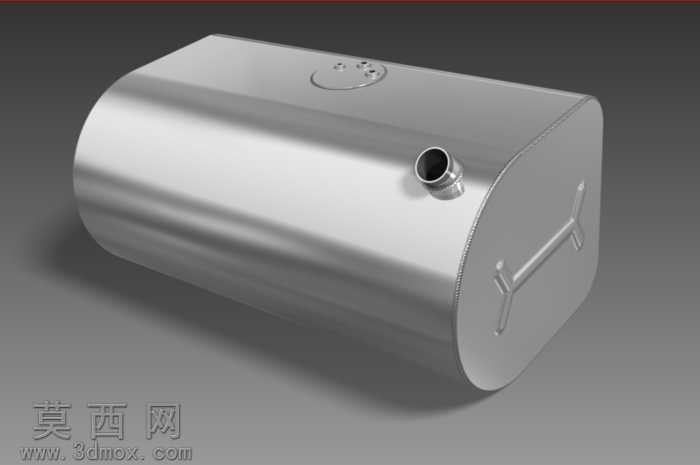

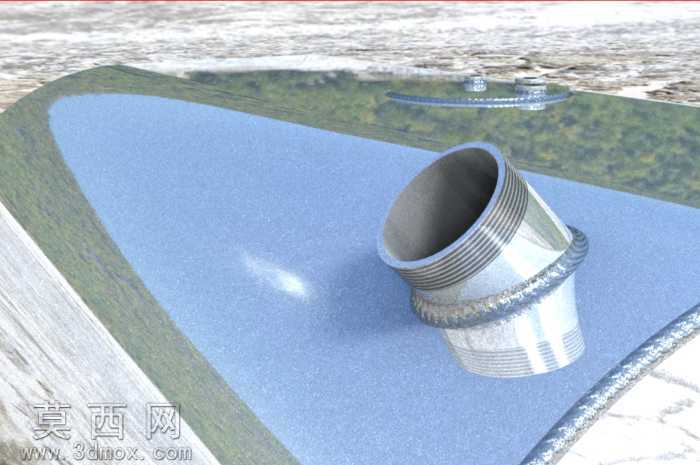

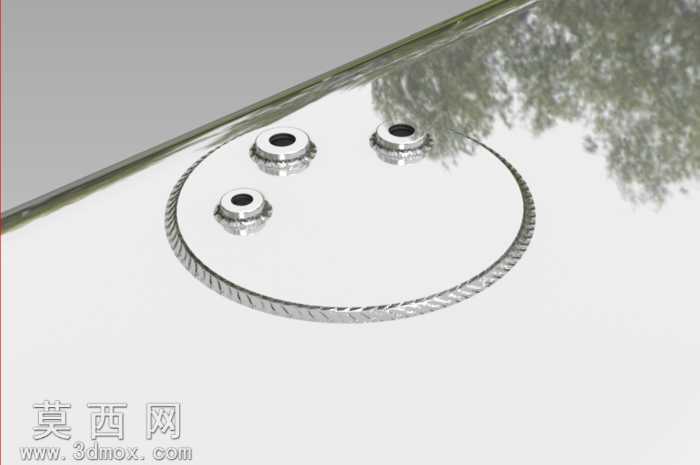

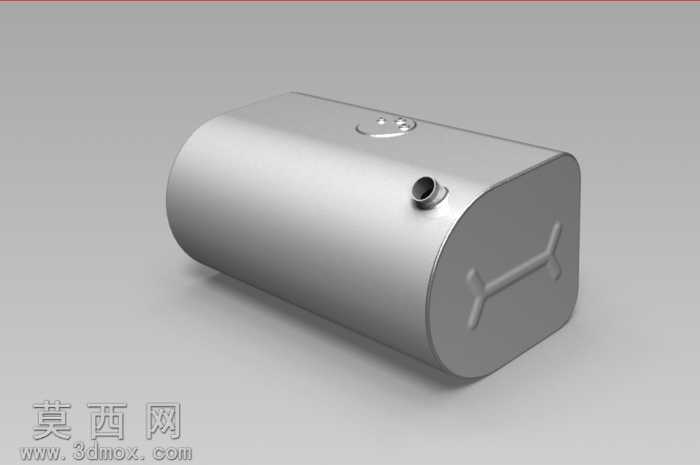

本模型为国际6500系列D形燃油箱，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循实际车用油箱的尺寸规范与结构逻辑，首先通过草图绘制D形截面轮廓，对截面进行拉伸生成箱体主体结构，针对箱体的棱边位置统一做圆角过渡处理，避免应力集中问题，同时还原实际生产中的冲压成型工艺特征。箱体顶部设计有圆形油口安装座，座体上预留多个螺栓安装孔位，用于匹配油箱盖、油量传感器等外接部件的安装需求，油口座与箱体主体采用一体化建模方式，保证连接位置的结构密封性。箱体侧面设计有伸出式管状出油接口，接口根部做加厚补强处理，模拟实际焊接装配的结构强度，接口内径尺寸匹配常规车用燃油管路的通径要求。箱体两端的端面上设计有X形冲压加强筋结构，通过对薄壁壳体做局部凸起冲压特征，有效提升箱体整体的结构刚度，降低油箱充油后受油压、振动影响产生的形变概率。材质渲染阶段采用磨砂金属材质模拟铝合金油箱的表面质感，调整材质的反射率与粗糙度参数，还原金属表面的亚光银白质感，对出油接口、顶部油口的边缘位置做轻微的高光处理，突出机加工边缘的光洁特征，整体渲染效果贴近真实车用铝合金油箱的视觉表现。建模过程中对箱体的壁厚做统一参数设置，可通过调整参数快速适配不同容积版本的油箱设计需求，所有安装孔位、接口位置均预留装配基准，可直接导入整车装配环境完成动力系统的匹配装配，模型结构完整无破面，可用于结构验证、装配干涉检查、渲染展示等多种场景。
