三英寸深孔轨道振动器结构设计模型

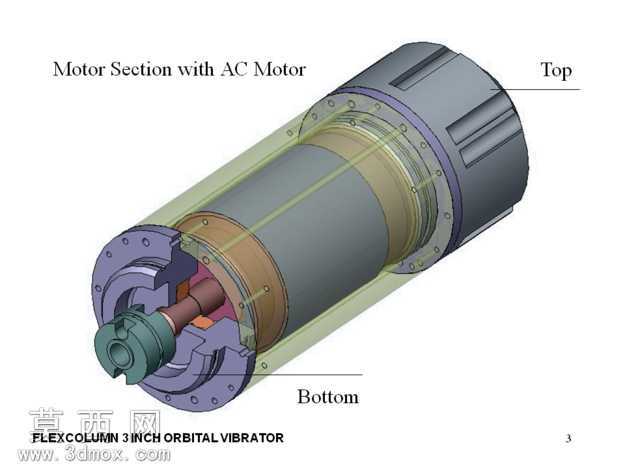

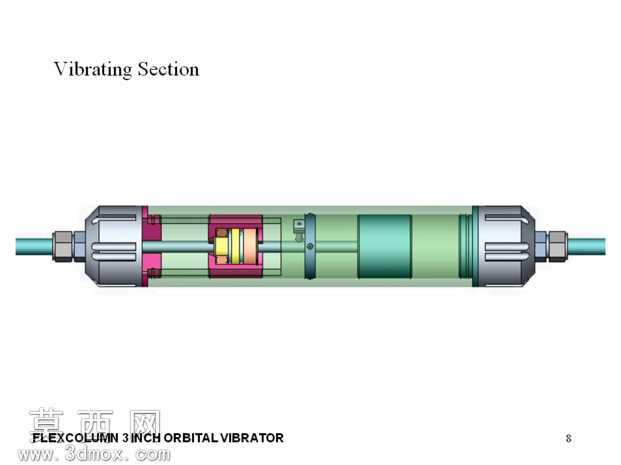

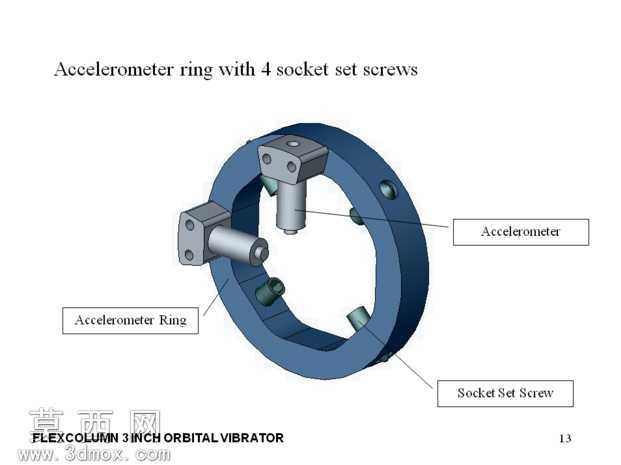

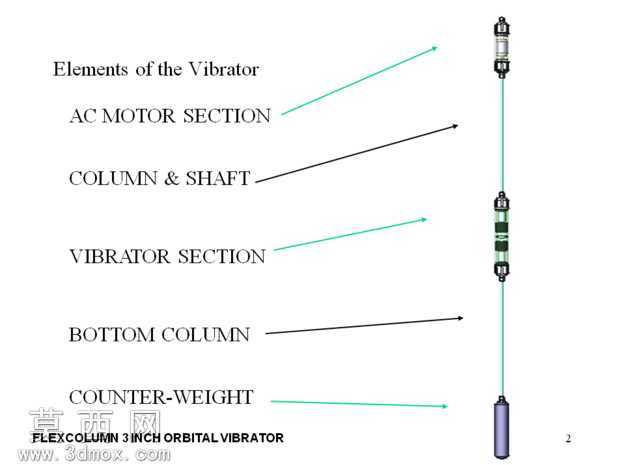

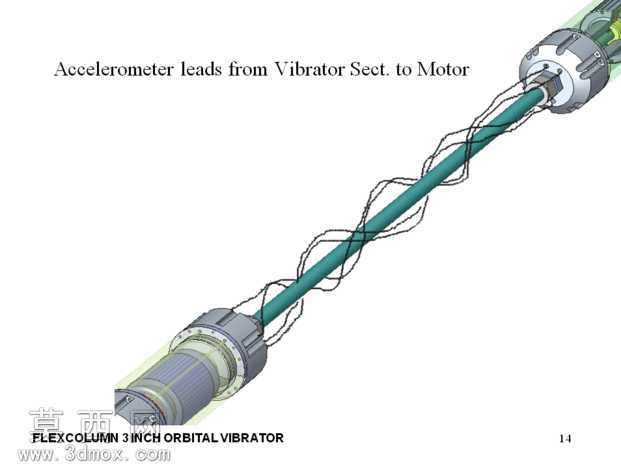

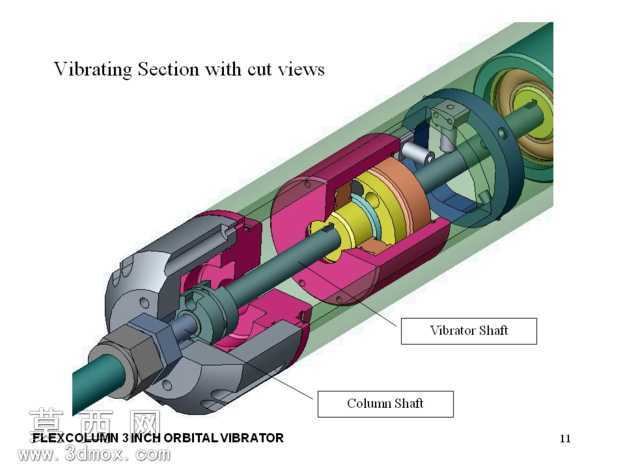

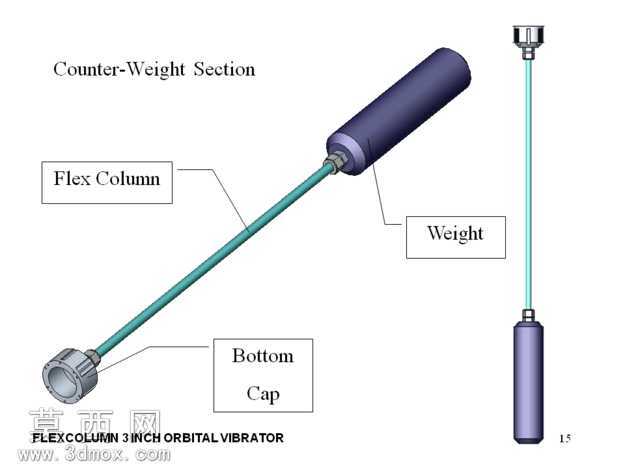

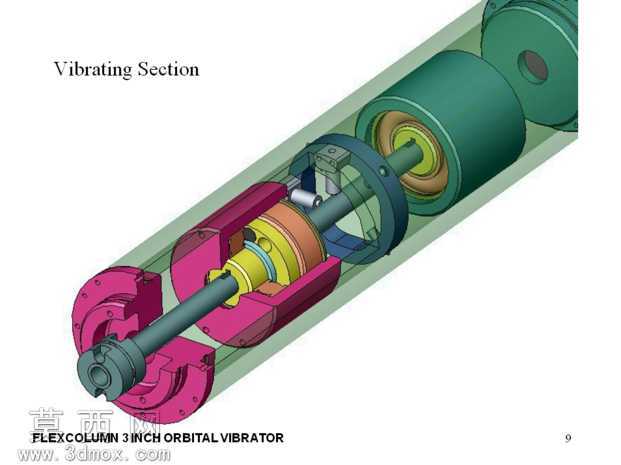

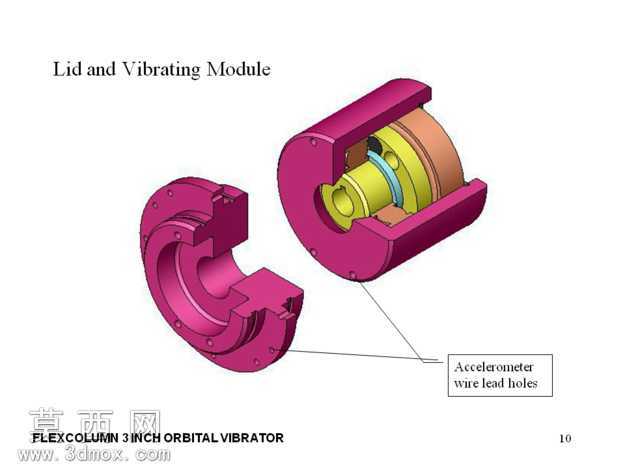

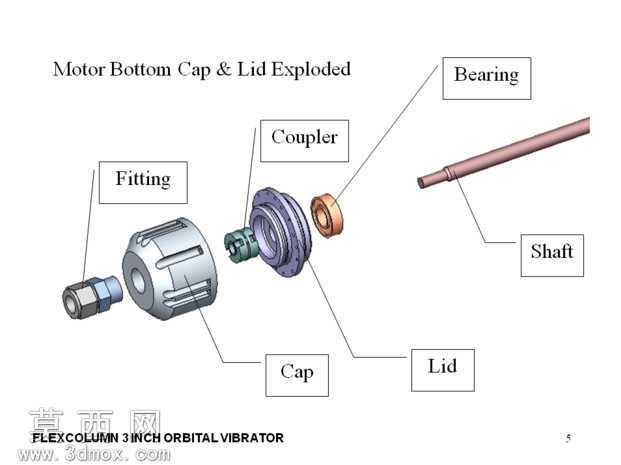

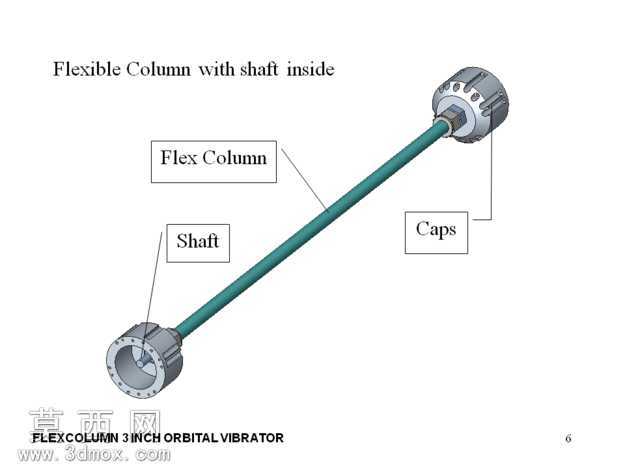

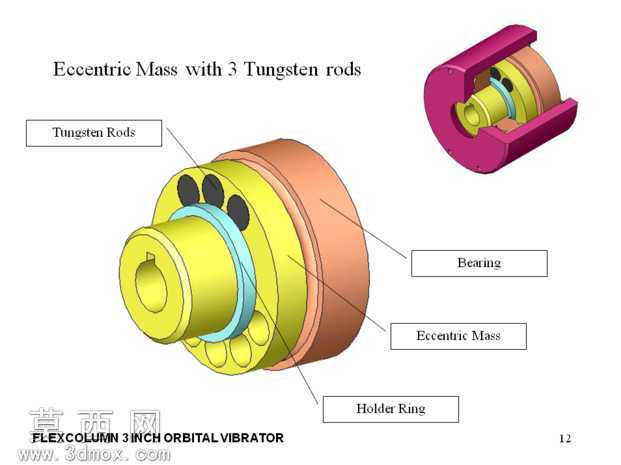

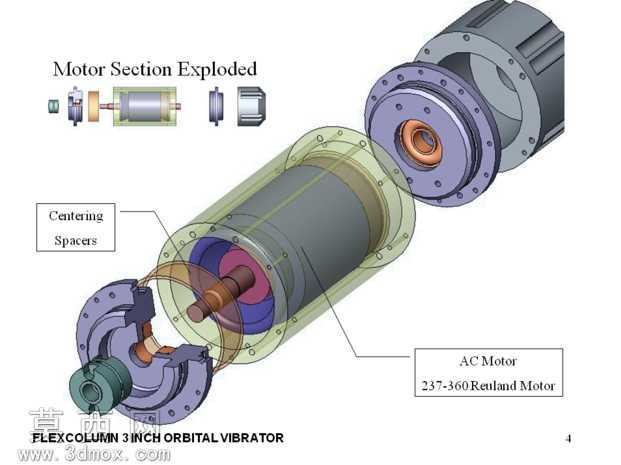

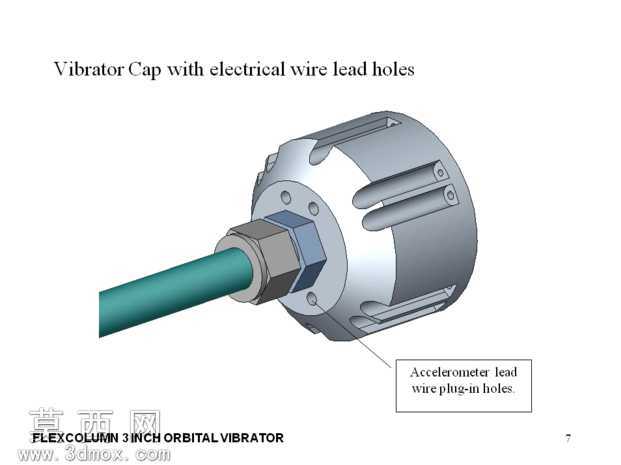

本模型为三英寸规格深孔轨道振动器的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现内部各组件的装配关系与层级结构。建模过程中严格遵循井下作业设备的尺寸规范，对核心振动单元、传动长轴、偏心配重组件、密封端盖、轨道适配接头等零件均做了精细化的特征构建，每一处轴肩、卡槽、密封槽、轴承配合面都按照机械加工的工艺要求设置合理的公差参考，避免出现建模层面的干涉问题。材质渲染阶段，针对不同零件的实际工况赋予对应材质属性：外壳筒体采用高强度合金结构钢材质，呈现哑光深绿金属质感，模拟井下设备的防腐涂层效果；内部偏心振动块采用高比重钨合金材质，赋予厚重的金属磨砂质感；传动长轴采用调质处理的合金钢材，呈现光亮的金属切削表面质感；密封件、缓冲衬套采用橡胶类材质，设置半哑光的弹性材质表现；轴承组件区分内外圈与滚动体，分别赋予轴承钢与保持架的对应材质，让整体渲染效果贴近实物的视觉表现。结构设计上，该振动器采用单轴偏心振动原理，动力接入后偏心组件随长轴高速旋转产生轨道式圆周振动，可将振动能量均匀传递至作业段，适配深孔工况下的油气、水井等钻探作业需求，设计时优化了偏心块的重量分布，在保证振动幅值满足作业要求的前提下，降低了振动对设备中心连接部位的冲击影响，两端的连接结构采用标准轨道适配接口，可快速与井下作业管串完成对接。整体装配逻辑清晰，各零件间的配合关系明确，既完整还原了成品振动器的内部构造，也为后续的结构优化、工况模拟提供了可靠的三维模型基础，可用于同类井下振动设备的结构参考、教学演示以及方案验证。
