多规格SOIC封装贴片集成电路三维模型

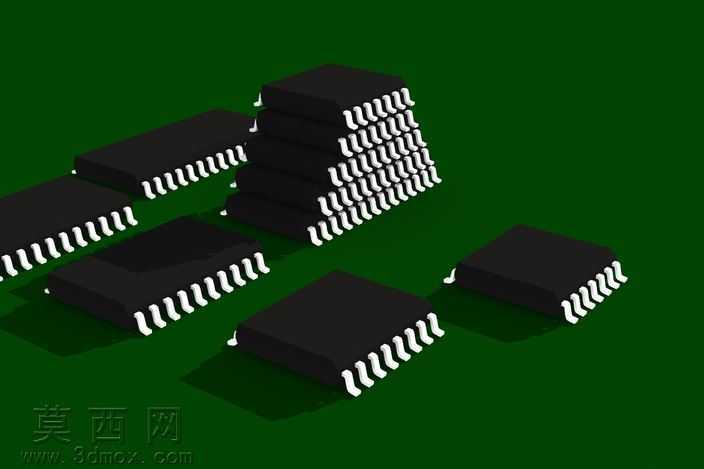

本模型针对电子制造领域常用的SOIC宽体贴片封装集成电路进行全参数化三维建模，覆盖14、16、18、20、24、28共六种常用针脚规格，建模过程严格遵循JEDEC固态技术协会发布的SOIC封装外形尺寸标准，对每一处结构细节进行精准还原。建模阶段首先以封装本体的塑封基体为核心基准，采用拉伸凸台命令构建黑色环氧塑封主体，对基体边缘做0.1mm半径的圆角处理，还原真实塑封工艺的脱模倒角特征；针对侧面引出的鸥翼型针脚，先绘制单根针脚的截面轮廓草图，通过扫描特征生成针脚的弯折形态，严格控制针脚的伸出长度、弯折角度、引脚间距与共面度参数，再通过线性阵列命令按照对应封装的引脚数量完成两侧针脚的均匀排布，不同针数规格的模型仅调整基体长度与阵列数量，保证同系列封装的结构比例统一。材质与渲染环节，为塑封基体赋予哑光黑色环氧树脂材质，调整材质的粗糙度参数至0.85，还原塑封料表面的微磨砂质感，避免过度反光；为金属针脚赋予镀锡铜合金材质，设置轻微的金属反射率与0.2的粗糙度，模拟真实引脚表面的半光亮镀锡层效果；场景搭建采用深绿色哑光背景板，模拟电子行业常用的防静电工作台底色，通过三点布光法设置主光源、补光源与轮廓光，主光源从斜上方45度投射，突出针脚的立体弯折形态，补光源弱化阴影区域的死黑问题，轮廓光勾勒芯片本体的边缘轮廓，提升模型的层次感与真实度。结构设计上，模型保留了封装本体的定位标识缺口、第一引脚标识圆点等生产装配必需的结构特征，所有针脚的末端做微小的倒角处理，还原真实引脚的切脚工艺形态，不同针数的模型单独保存为独立文件，同时保留统一的装配基准坐标系，方便用户在PCB布局仿真、SMT贴装工艺模拟等场景中直接调用。建模过程中对所有特征进行全参数化约束，用户可根据实际需求调整塑封体厚度、引脚宽度、引脚间距等核心参数，快速衍生出不同尺寸规格的SOIC封装模型，模型的几何结构经过拓扑检查，无破面、重叠面、非流形几何等问题，可直接导入各类三维仿真软件、EDA软件进行后续的装配验证、热仿真分析、贴装路径模拟等工作，能够满足电子设计、工艺规划、教学演示等多场景的使用需求。
