蝙蝠侠飞镖造型金属钥匙挂饰结构设计

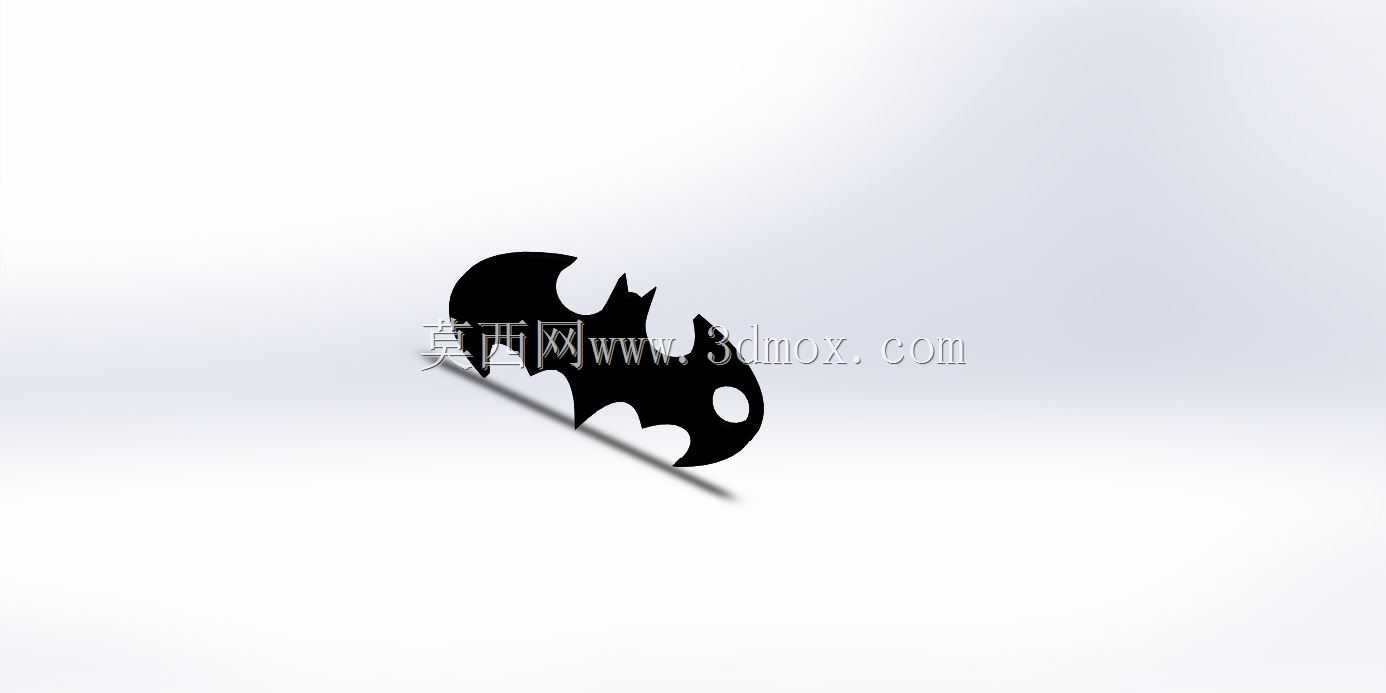

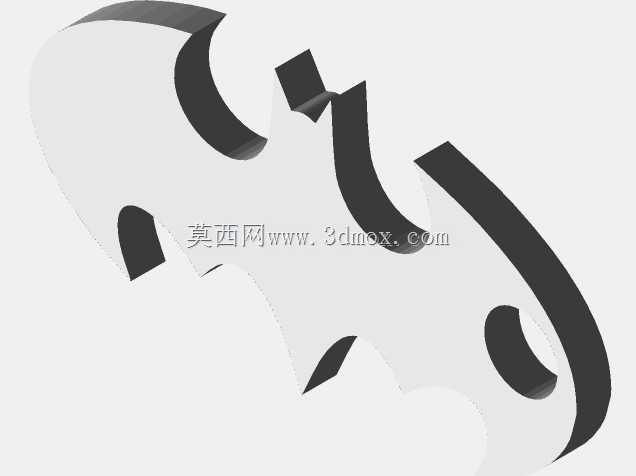

　　这款蝙蝠侠飞镖造型的挂饰结构，最初是为文创周边的五金配饰产品线做的结构方案，日常使用场景覆盖个人随身钥匙串挂载、背包外挂装饰、主题活动纪念配饰等多个方向，在结构设计阶段首先要平衡造型还原度与日常使用的安全性，毕竟作为随身挂载的小五金件，不能出现尖锐棱角刮蹭衣物、划伤皮肤的问题。从外形轮廓来看，整体采用对称式蝙蝠翼造型，外轮廓所有锐角位置都做了R0.8的圆角过渡处理，既保留了飞镖造型的辨识度，又消除了尖锐结构带来的使用隐患。挂载端的开孔位置设置在造型重心偏上的区域，孔径匹配常规钥匙圈的穿入尺寸，孔边缘做了0.5mm的倒角，避免长期使用过程中钥匙圈与孔位硬摩擦出现镀层脱落、孔位磨穿的问题。结构厚度方向采用2.5mm的等厚设计，

　　这个厚度是经过实际挂载测试选定的：过薄会导致零件刚性不足，放在口袋里受挤压容易出现弯折变形；过厚则会增加整体重量，挂在钥匙串上会产生明显的坠重感，日常携带体验不佳。表面处理的结构预留上，整个外表面做了0.1mm的抛丸余量，方便后续做哑光黑的镀层处理，翼面的凹陷造型采用0.3mm的浅浮雕结构，不需要额外做分色处理，依靠光影就能呈现出蝙蝠造型的层次感，减少后续加工的工序复杂度。安装边界方面，因为是随身挂饰类零件，不需要和其他设备做刚性装配，只需要考虑和标准钥匙圈、挂绳的匹配性，开孔的中心距零件上边缘3mm，这个距离既保证了开孔位置的结构强度，不会因为挂载受力出现孔位开裂，又能让钥匙圈穿入后有足够的活动空间，不会出现卡滞。

　　在细节结构处理上，飞镖翼面的两个圆形装饰凹位，深度控制在0.2mm，直径4mm，这个尺寸不会因为凹位过深积攒灰尘，也能在视觉上还原经典飞镖的造型特征。零件的边缘全部做了倒钝处理，没有任何毛刺残留的结构死角，方便后续抛光、电镀工序的加工，不会出现边角位置镀层不均的问题。从实际使用的功能特性来看，这个结构除了作为装饰挂饰外，因为整体采用金属材质，刚性足够，日常还可以作为临时的开箱工具使用，翼端的圆角结构可以顺利划开快递胶带，又不会像锋利刀具那样存在安全隐患，适配日常随身使用的各类小场景。建模阶段的结构校验重点放在了对称度管控上，左右翼面的轮廓对称度公差控制在0.1mm以内，避免出现造型歪扭的问题，影响视觉效果。

　　厚度方向的尺寸公差控制在±0.1mm，保证后续批量冲压加工的时候，零件重量偏差控制在可接受范围内，不会出现同一批次产品手感差异过大的问题。考虑到长期随身使用可能出现的磕碰问题，整个结构没有设计薄壁、细颈等容易断裂的薄弱位置，最窄的翼肋位置宽度也有3mm，即使从1.2米高度自由跌落到水泥地面，也不会出现断裂、变形的问题。和常规的平面钥匙挂饰不同，这个结构在翼面位置做了轻微的弧面过渡，不是完全的平板结构，拿在手里的贴合感更好，不会因为棱角过于生硬产生硌手的触感。挂载孔的位置经过重心配平，挂在钥匙串上的时候，整个饰件会自然保持竖直状态，不会出现歪斜翻转的情况，视觉呈现效果更好。
