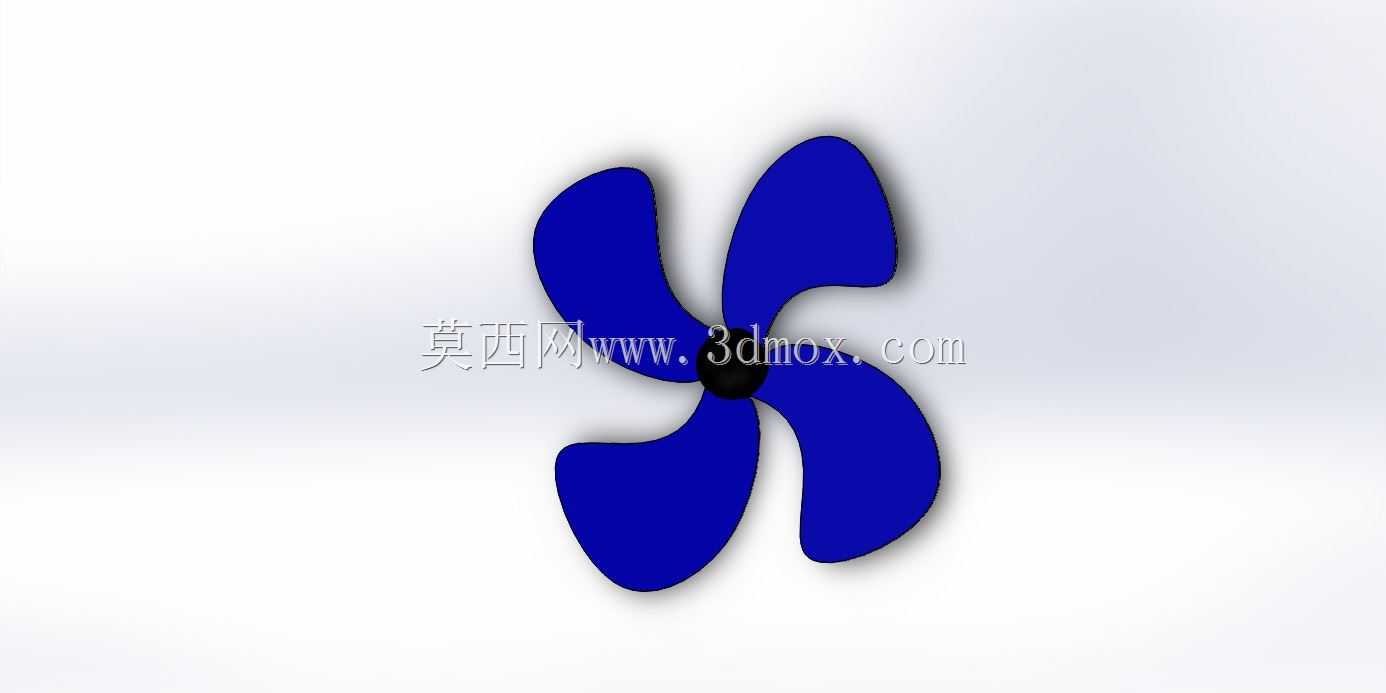

四叶曲面螺旋推进桨叶结构设计

　　这类四叶曲面螺旋桨的应用场景覆盖多类流体输送与动力推进场景，在小型船舶舷外机、低噪通风设备、工业搅拌装置、小型水下推进器上都能见到同结构的桨叶设计，不同应用场景下对桨叶的曲面弧度、叶尖削薄处理、轮毂连接尺寸的要求存在明显差异，做结构设计时不能直接照搬通用曲面参数，必须匹配对应工况的流体特性调整。从实际使用功能来看，这类桨叶的核心作用是将转轴输入的旋转扭矩转化为流体方向的轴向推力，四叶结构相比三叶结构，在同等转速下的推力输出更平顺，流体脉动更小，运行过程中产生的振动与噪音更低，适合对运行平稳性有要求的工况，比如室内通风设备、载人小型船舶的推进单元，或是对搅拌剪切力有均匀性要求的中低粘度流体搅拌工位。设计这类桨叶时，

　　首先要确定轮毂的安装边界，轮毂中心的轴孔尺寸需要匹配对应输出轴的直径，同时要预留键槽或是顶丝固定的结构位置，保证扭矩传递过程中不会出现打滑松脱，轮毂的外径不能过大，否则会增大中心区域的流体紊流区，降低整体推进效率，也不能过小，否则桨叶根部的连接强度不足，高转速下容易出现叶根断裂的故障。桨叶的曲面设计是整个结构的核心，从叶根到叶尖的截面翼型需要做连续的扭角变化，靠近轮毂的叶根区域扭角更大，保证低线速度下也能有效切割流体，靠近叶尖的区域扭角逐步减小，匹配高线速度下的流体入射角度，避免叶尖区域出现流体分离失速，降低效率的同时还会产生额外的涡流噪音。叶尖位置做了圆弧收边处理，没有尖锐棱角，一方面是降低叶尖涡的强度，减少能量损耗，

　　另一方面也能避免安装维护过程中尖锐边角划伤操作人员。四个桨叶沿轮毂周向均匀分布，相邻桨叶的夹角为90度，做动平衡校正时需要在每个桨叶的对应位置做去重处理，保证高转速运行时的径向跳动量控制在允许范围内，避免转轴承受额外的交变载荷，缩短轴承与密封件的使用寿命。安装边界方面，桨叶的轴向投影尺寸需要匹配安装腔体的内部空间，比如作为通风扇使用时，桨叶的外圆直径要比风筒内壁小3到5毫米，既不能间隙过大导致流体回流降低效率，也不能间隙过小导致运行过程中桨叶与筒壁发生刮蹭；作为船舶推进桨使用时，桨叶的外圆要低于船舶吃水线，同时要和船尾的舵板保持足够的安全距离，避免转向过程中桨叶碰撞舵板结构。桨叶的厚度从叶根到叶尖逐步递减，叶根区域厚度最大，

　　保证足够的结构强度承受流体反作用力带来的弯曲载荷，叶尖区域厚度最薄，降低转动惯量的同时减少叶尖的流体阻力。实际建模过程中，曲面的连续性要达到G2连续，不能出现局部的折面或是凸起，否则会在局部区域产生紊流，不仅降低推进效率，长期运行时还会在折角位置产生气蚀，在水处理或是船舶推进场景下，气蚀会逐步侵蚀桨叶表面，缩短部件的使用寿命。这类桨叶的材料选择通常根据工况确定，通风场景下多采用ABS或是PP注塑成型，重量轻成本低，有腐蚀的流体搅拌场景下会采用不锈钢或是玻璃钢材质，船舶推进场景下多采用锰黄铜或是不锈钢铸造，保证足够的强度与抗气蚀性能。做结构校验时，需要重点校核叶根位置的弯曲应力，在最大转速对应的流体载荷下，叶根的安全系数要达到2.5以上，同时要核算桨叶的固有频率，避开常用转速区间的共振频率，避免运行过程中出现共振导致桨叶断裂。
