外六角全螺纹插销螺栓三维结构设计

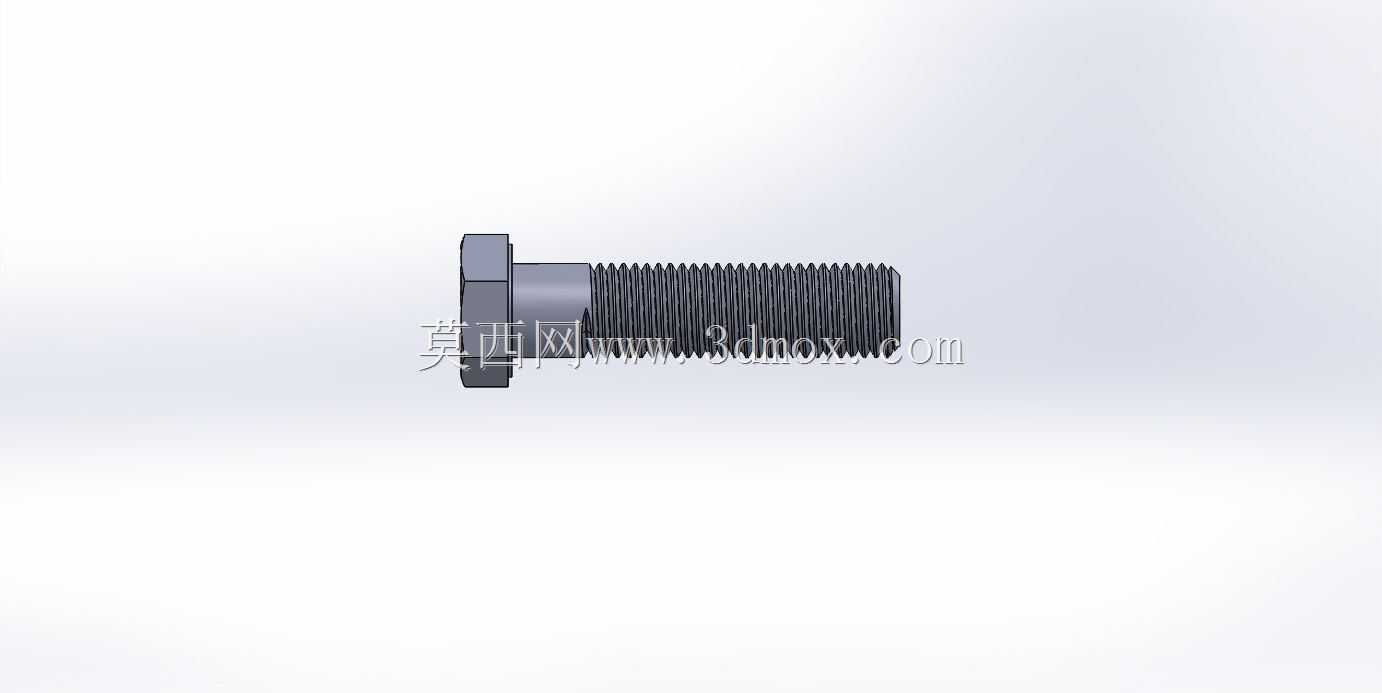

　　在各类机械装配、工装夹具搭建、钢结构连接以及设备检修维护场景中，螺纹类紧固件是应用频次最高的基础零件之一，本次设计的外六角全螺纹插销螺栓，主要针对需要频繁拆装、同时对连接预紧力有稳定要求的工位开发。不同于普通半螺纹螺栓仅在端部设置啮合螺纹的结构，这款零件杆部全程加工连续三角外螺纹，既可以配合六角螺母实现任意位置的锁紧调节，也能直接拧入预制内螺纹的安装基座，适配不同厚度的被连接件，无需额外准备多组长度规格的紧固件，能有效降低车间备件的库存品类压力。

　　从实际使用场景来看，这类零件常被用在自动化生产线的快换工装定位、输送线侧挡调节、设备检修临时固定、模具压板锁紧等位置，头部采用标准外六角结构，可适配普通开口扳手、套筒扳手、气动拧紧工具，现场操作无需特殊定制工装，一线装配人员无需额外培训即可完成装拆。设计阶段首先确定了头部的对边尺寸与厚度参数，严格匹配通用扳手的夹持范围，避免出现对边过小导致扳手打滑、或者头部过厚占用过多安装空间的问题，头部与杆部的过渡位置加工有标准圆角，可有效降低拧紧过程中应力集中导致的头部断裂风险，这一点在承受交变载荷的连接工位尤为重要，很多现场螺栓失效案例都出现在头杆结合的应力集中位置，设计时特意将圆角半径控制在杆径的0.1倍左右，兼顾应力分散效果与安装时的避让需求。

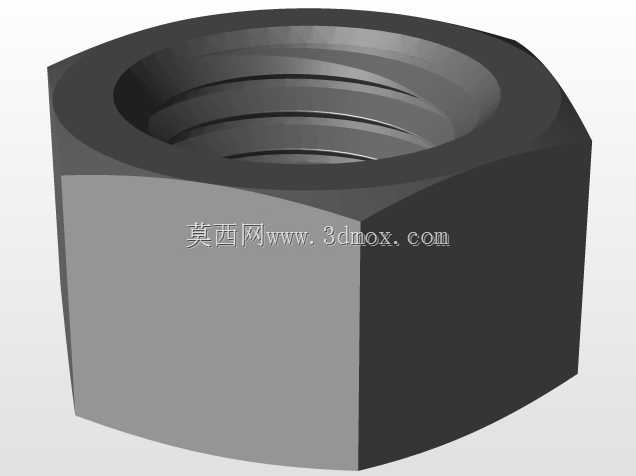

　　杆部的螺纹采用普通公制三角粗牙螺纹，牙型角60度，这类螺纹的自锁性能稳定，加工工艺成熟，无论是采用车削加工还是滚压加工都能获得稳定的精度，螺纹的大径、中径、小径公差按照通用紧固件的中等精度等级控制，既能保证与标准螺母的顺畅旋合，又不会出现配合间隙过大导致的预紧力流失问题。全螺纹的设计让这款零件除了常规的螺栓连接功能外，还可以作为调节螺杆使用，比如在工装的高度调节、挡边位置微调场景中，通过旋转螺母在杆部的位置即可实现连续的位置调整，无需搭配额外的调节螺柱，一物多用。

　　安装边界方面，这款螺栓的头部支承面为平整的环形接触面，安装时需要保证被连接件的表面粗糙度不低于Ra6.3，避免因接触面倾斜导致拧紧时出现附加弯曲应力，杆部穿过的安装孔直径建议比螺纹大径大0.5-1mm，既方便装配时的穿入，又不会因为间隙过大导致连接定位偏移。如果用于需要防松的振动工况，可以搭配弹簧垫圈、双螺母或者螺纹锁固胶使用，全螺纹的结构不会影响各类防松元件的安装，适配性较强。

　　不同于专用的圆柱销、圆锥销这类纯定位零件，这款插销螺栓同时具备定位与锁紧双重功能，穿入安装孔后通过螺母锁紧即可实现被连接件的固定，不需要额外的防脱结构，在需要经常拆卸的检修工位，相比传统的销钉加螺栓的组合结构，能减少一半的零件数量，装拆效率提升明显。设计过程中也考虑了不同工况的材质适配需求，常规工况下采用45号钢调质处理即可满足强度要求，表面发黑处理提升防锈能力；如果是在腐蚀环境中使用，可以更换为304不锈钢材质，不需要修改结构尺寸即可直接替换；对于有轻量化需求的工位，也可以采用铝合金材质加工，只是需要相应降低拧紧力矩的上限，避免螺纹滑牙。

　　从建模逻辑来看，整个零件采用参数化设计思路，将螺纹大径、杆长、头部对边尺寸、头部厚度等核心参数设置为可变量，后续如果需要衍生不同规格的同系列产品，只需要修改对应参数即可快速生成新的模型，不需要重复绘制草图与特征，能大幅提升系列化零件的设计效率。螺纹部分采用真实牙型建模而非装饰螺纹线，在做虚拟装配、干涉检查以及运动仿真时，可以真实反映螺纹配合的间隙情况，避免实际装配时出现螺纹干涉、螺母无法拧到位的问题。头部的倒角、杆端的倒角都按照实际加工工艺设置，杆端的45度倒角可以引导螺栓顺利穿入安装孔与螺母，头部的倒角则可以去除加工毛刺，避免安装时划伤操作人员与被连接件表面。
