三英寸管道用抱箍式三角照明支架

　　在工业厂区管线布设、户外临时管线架设、设备周边辅助照明配套场景中，这类适配三英寸管径的抱箍式三角灯固定构件，是解决管线旁照明点位快速布设的常用结构件。日常做管线配套结构设计时，经常会遇到需要沿流体输送管道、工艺管线布设辅助照明的需求，这类场景如果单独做灯架的生根结构，不仅会额外增加现场焊接、打孔的施工量，还可能破坏管线原有防腐层，甚至对承压管道的管壁强度造成影响，而采用这种抱箍式的固定结构，就能完全避开这些问题，直接依托现有管道作为安装基础，不需要对管线本体做任何破坏性加工。

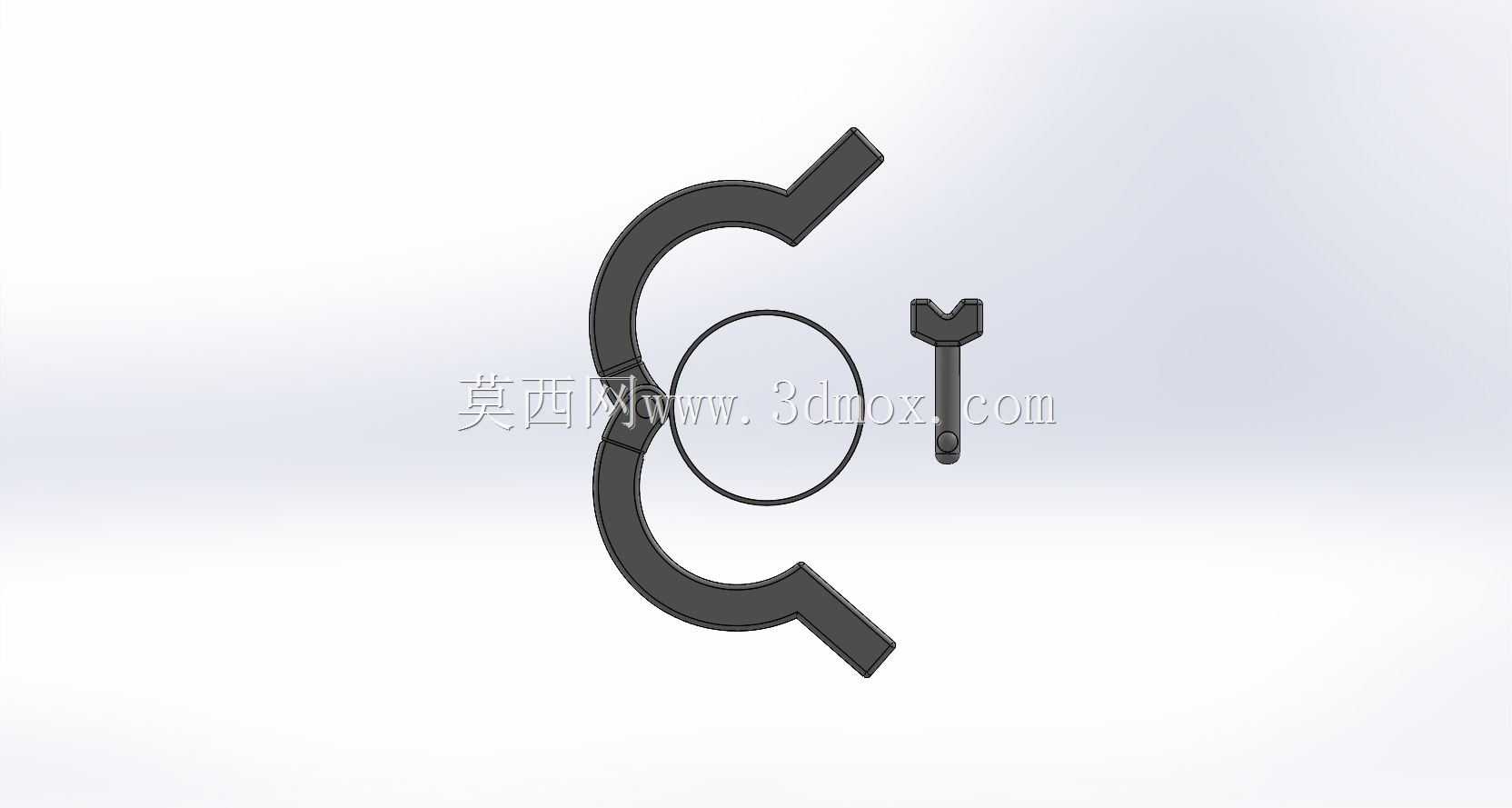

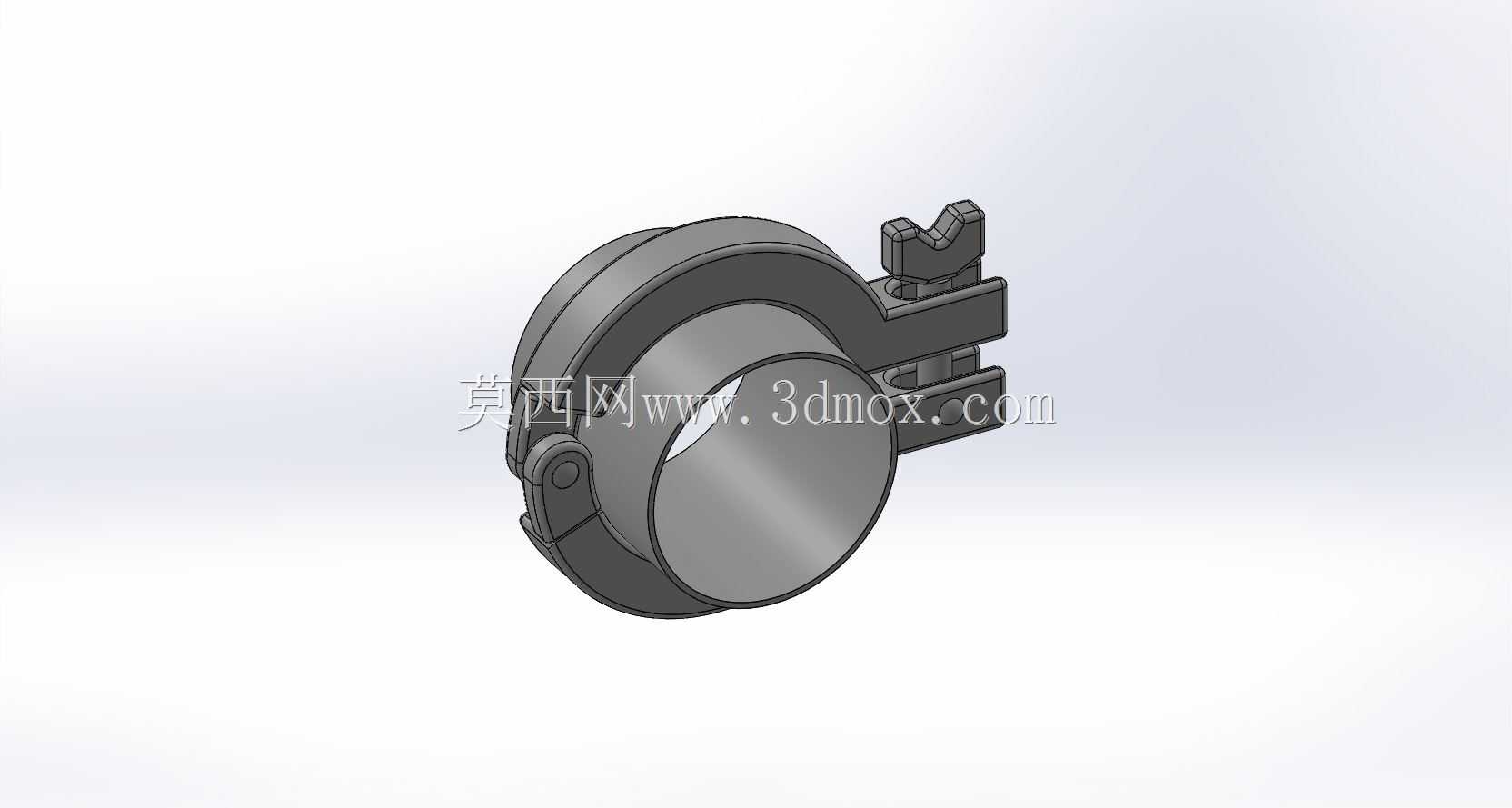

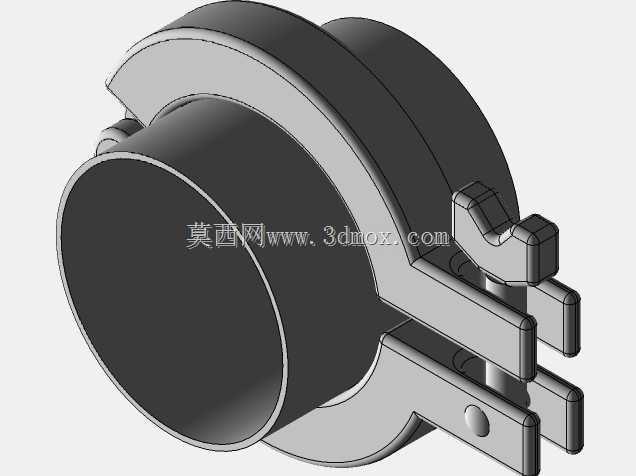

　　从结构功能来看，这套构件分为两个核心功能段，一侧是环抱管道的卡箍结构，采用单侧铰接、另一侧快锁的开合式设计，铰接端做了销轴限位结构，开合时卡箍瓣不会脱落，现场安装时只需要将卡箍掰开套在对应管径的管道外壁，对齐另一侧的锁合位压紧即可完成初步固定，卡箍内壁可以根据现场需求加装橡胶防滑垫，既可以避免卡箍金属表面刮伤管道外壁涂层，也能增大接触摩擦力，防止灯具安装后受外力出现绕管转动、轴向滑移的问题。另一侧的三角支座是专门适配对应规格三角灯的安装位，支座上预留的卡位结构和三角灯底部的安装凸台完全匹配，不需要额外做转接件，灯具卡入后就能完成定位，配合侧面的紧定螺钉可以进一步锁死，避免设备运行时的管道振动导致灯具松脱掉落。

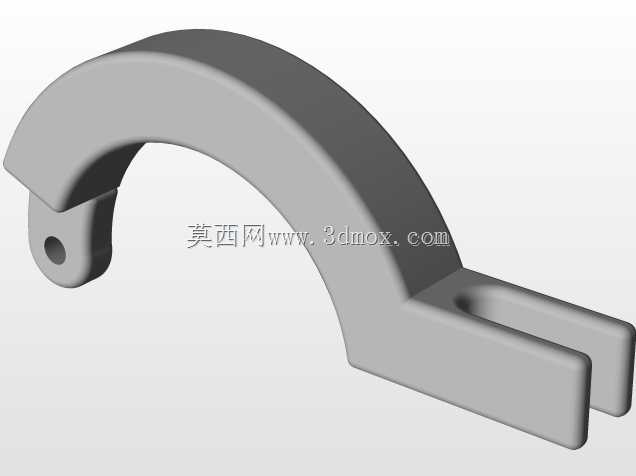

　　设计这类构件时，首先要卡准适配管径的安装边界，三英寸对应的管道外径有明确的公差范围，卡箍的内环直径要在管道最大外径基础上留出防滑垫的安装间隙，同时不能间隙过大导致抱紧锁合后抱紧力不足。卡箍的壁厚选择要兼顾强度和安装便利性，壁厚过薄会导致锁合后卡箍出现塑性变形，长期使用后抱紧力衰减，壁厚过厚则会增加整体重量，也会提升现场开合安装的操作难度。铰接端的销轴直径要匹配卡箍瓣的铰接耳厚度，避免开合过程中出现耳板断裂的问题，锁合侧的结构做了快拆式的卡位设计，不需要额外配备螺栓紧固工具，徒手就能完成锁合操作，适合高空管线、狭小空间内的快速施工作业。

　　从安装边界来看，这套构件沿管道轴向的占用宽度控制在较窄的范围内，相邻两个同类型支架的布设间距可以根据灯具的重量、现场振动幅度调整，常规工况下间隔1.5米到2米布设一个就能满足稳定性要求。卡箍锁合后突出管道外壁的高度经过优化，不会和管线周边的保温层、相邻管线产生干涉，三角灯安装位的角度是固定朝向管道侧下方的，刚好覆盖管道下方的操作巡检通道，不需要额外调整照射角度，安装完成后就能直接满足巡检照明的角度需求。

　　在实际工况适配中，这类结构不仅可以用于照明灯具的固定，更换上部的支座结构后，也可以用来固定管线旁的传感器、标识牌、小型走线槽等附属构件，核心的抱箍结构具备很强的通用性。设计时特意将卡箍的边缘做了圆弧倒角处理，避免安装过程中锋利的边缘划伤施工人员的手部，所有外露的金属面都做了防锈处理，适合户外潮湿环境、厂区有轻度腐蚀的工况下长期使用，不会因为短期锈蚀导致结构失效。做三维建模时，卡箍的圆弧面要和适配管径的圆柱面做完全的贴合配合，铰接处的转动副要预留合理的装配间隙，既不能间隙过大导致卡箍晃动，也不能间隙过小出现转动卡滞的问题，锁合位的卡位结构要做导向斜面，方便安装时快速对位卡紧，不需要反复调整位置就能完成锁合操作。
