双轨链式木托盘输送设备结构设计

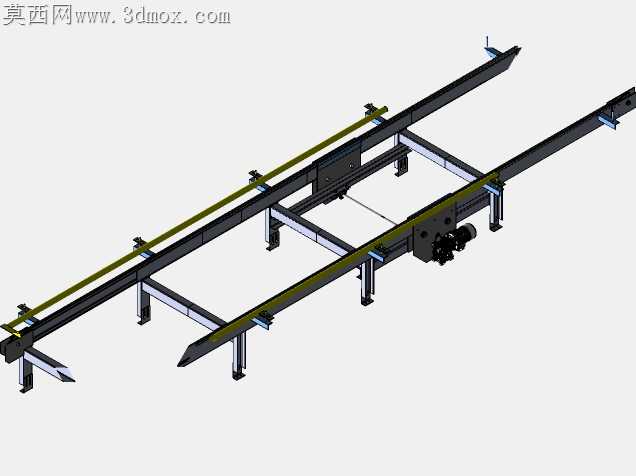

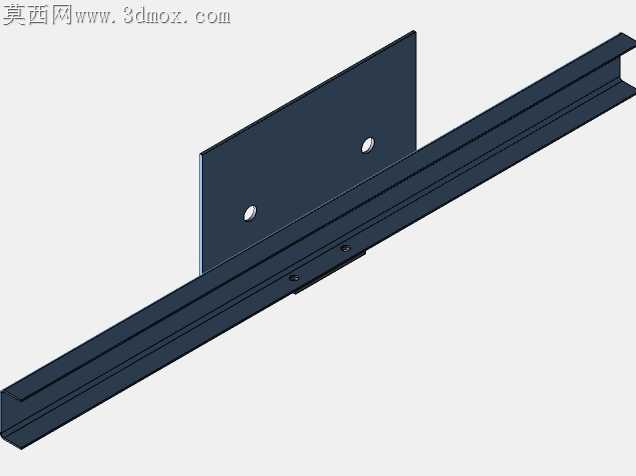

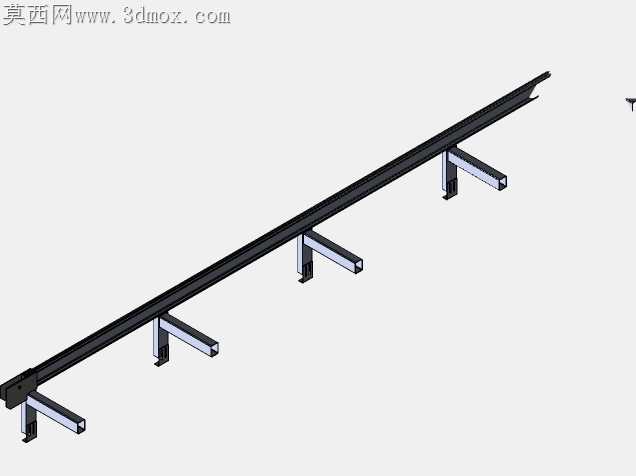

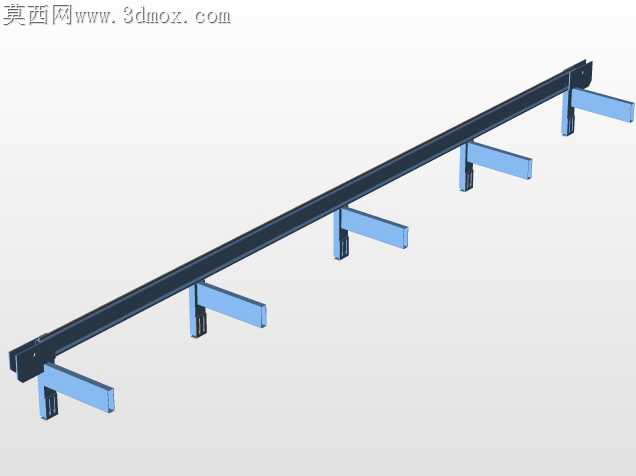

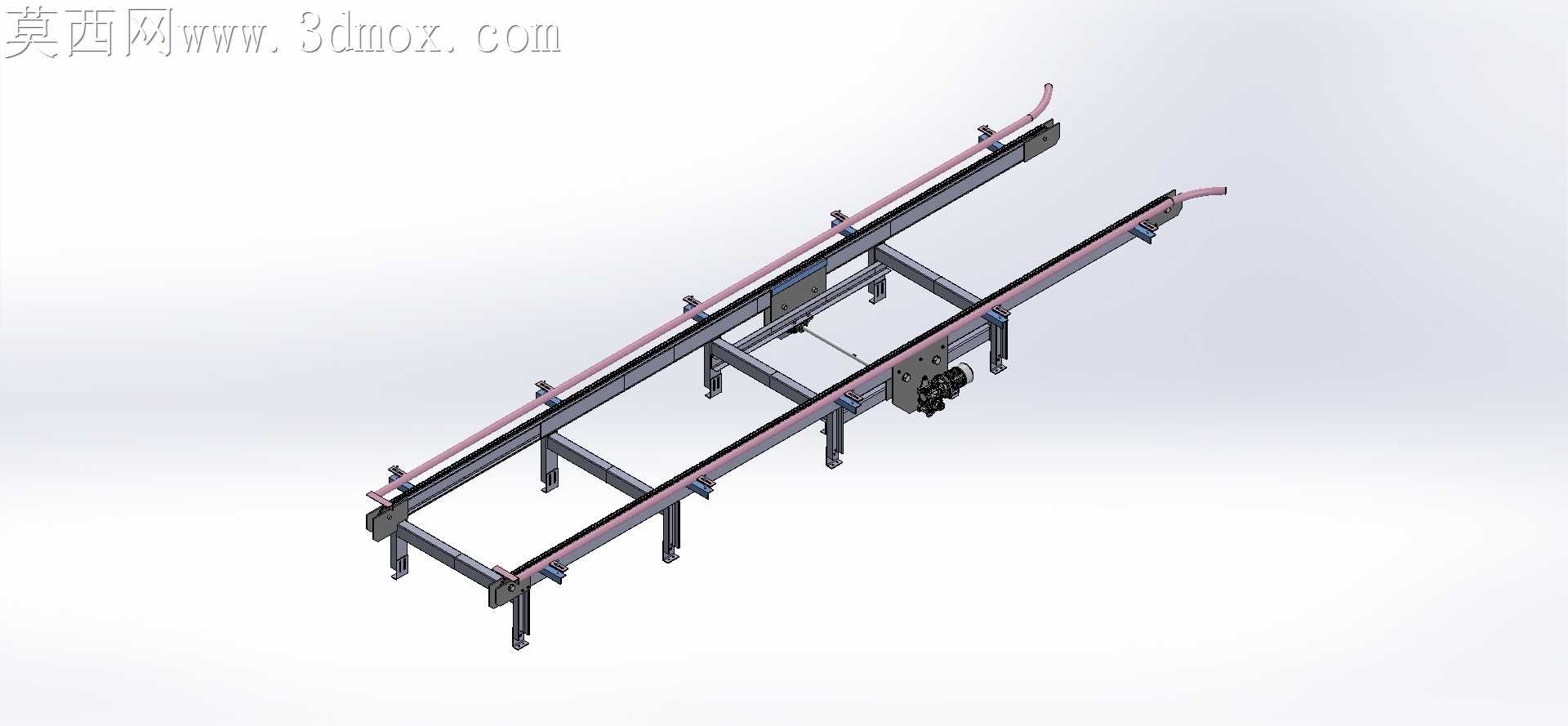

车间木托盘转运场景里，普通皮带输送扛不住吨级载荷的压陷磨损，单链输送又容易出现托盘偏载卡滞的问题，这套双轨链式输送结构在支撑刚性与运行平顺性上做了针对性的取舍。支腿采用分段式方管焊接结构，没有追求一体成型的外观规整，反而在每段支腿与横梁的连接位预留了2mm的腰型调节余量，现场安装时能抵消地面不平带来的机架扭曲，避免链条轨距错位引发的跳齿异响。链条导轨没有直接固定在主横梁上，中间垫了一层耐磨尼龙衬条，衬条与导轨的接触面做了0.5mm的微弧倒角，链条运行时不会因为金属硬摩擦产生铁屑污染车间地面，也能降低运行时的高频震颤，避免托盘上码放的规整物料出现移位滑落。驱动端的张紧结构没有放在机架最外侧，而是藏在中部横梁的安装位里，张紧调节螺栓的行程留足了80mm，日常维护时不用拆开头尾的护罩就能调整链条张紧度，不会因为输送线头尾紧贴其他设备就没法做维保操作。两端的进出料位做了微翘的导向弧段，弧段的曲率没有照搬通用输送线的大圆弧，而是匹配木托盘底部的木方高度做了收窄，托盘上线时不会因为端部磕碰出现卡滞，哪怕是人工用液压车推送托盘上线，也能顺着弧段顺滑滑入链条卡位。机架上的托盘挡块没有做满整条线体，只在每隔1.2米的位置设置了可拆式的限位挡片，挡片用沉头螺丝固定，后期如果要适配不同尺寸的托盘，只需要更换对应位置的挡片就行，不用整体重新焊接改造机架。驱动电机的安装座做了下沉式设计，电机本体藏在两根横梁的间隙之间，不会突出机架侧面占用通道空间，也能避免车间里的叉车转弯时剐蹭到电机外壳。整套结构没有多余的装饰性设计，所有的连接位都优先考虑现场拆装的便利性，焊接位都做在了机架内侧，外侧没有突出的焊瘤毛刺，不会刮蹭到过往操作人员的工服，也方便日常做表面的灰尘清理。链条的选型匹配了木托盘的常规载重，单链的破断载荷留足了三倍安全系数，哪怕偶尔出现托盘偏载到单根链条的情况，也不会出现链条断裂的安全隐患。
