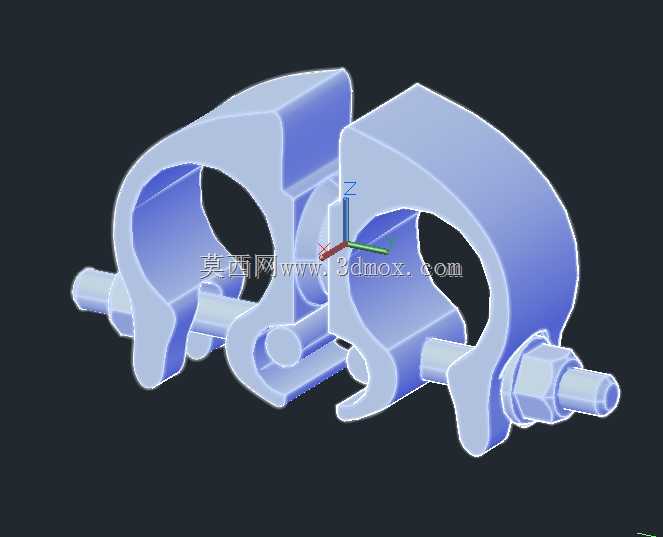

双螺栓式钢管对接紧固卡箍结构

　　这款双抱箍组合式紧固连接件，主要面向施工现场临时管路搭建、脚手架杆件对接、流体输送管线快速固定场景设计，在市政管线临时抢修、建筑施工脚手架搭设、农用灌溉管线接驳作业中，这类结构的使用频率极高，能在不做焊接、套丝加工的前提下，快速完成两根平行或同轴向杆件的刚性连接固定，大幅降低现场作业的加工门槛，减少动火作业带来的安全隐患。从结构设计逻辑来看，产品采用对称式双C型抱箍主体结构，两个C型卡爪分别对应卡接两根外径48mm的圆形杆件，这一尺寸适配目前建筑行业通用的脚手架钢管规格，也能兼容同外径的给排水硬管、线缆穿护套管。中间的连接铰座采用一体化铸造成型思路，两个抱箍主体通过中部的销轴实现开合动作，安装时无需完全拆下螺栓，

　　只需松开锁紧端的螺母，将抱箍张开卡入待固定杆件后，再拧紧螺母即可完成锁紧，相比传统单螺栓抱箍，双C结构的接触包角达到180度以上，卡接后与杆件外壁的贴合面积更大，锁紧后不易出现沿杆件轴向的滑移，也能避免单点卡接带来的杆件局部压损问题。锁紧端采用贯穿式螺栓配防松六角螺母的结构，螺栓杆部穿过两个抱箍端部的预制通孔，螺母拧紧过程中，两个抱箍会绕中部销轴同步收拢，对两根杆件施加均匀的抱紧力，设计时特意在抱箍与螺栓接触的端面做了加厚凸台处理，避免螺栓锁紧时应力集中导致抱箍端部开裂，同时凸台的平面结构能给螺母提供足够的承压面，防止拧紧过程中螺母随螺栓跟转，降低现场安装的操作难度。从安装边界来看，这款卡箍锁紧后整体横向宽度不超过120mm，

　　沿杆件轴向的厚度控制在60mm以内，安装时不需要在杆件上做打孔、焊接等预处理，只要杆件外径在适配公差范围内，就能直接卡装固定，拆卸时只需松开螺母即可将卡箍整体拆下，可重复周转使用，不会对被固定杆件的表面造成不可逆损伤。在实际工况中，这类卡箍除了能实现两根同径直杆的对接固定，还能通过调整锁紧力矩，适配一定公差范围内的杆件外径，对于表面有轻微锈蚀、涂层厚度不均的旧钢管，也能通过抱紧力的自适应调整实现可靠固定。相比传统的铁丝绑扎、焊接固定方式，这款卡箍的连接刚性更强，抗横向剪切能力能满足脚手架搭设的载荷要求，在临时管线固定场景中，也能承受管线内流体流动带来的小幅振动，不会出现松脱滑落的问题。设计过程中特意对抱箍的内侧圆弧面做了微纹理处理，

　　不是完全光滑的圆弧面，能增加与杆件表面的静摩擦力，进一步提升锁紧后的抗滑移性能，同时所有棱边都做了圆角钝化处理，避免安装搬运过程中划伤作业人员，也防止应力集中导致的结构断裂。中部的铰接销轴采用过盈配合压装在其中一个抱箍的铰座孔内，另一个抱箍的铰座孔与销轴为间隙配合，保证开合动作顺畅的同时，不会出现销轴脱出的问题，整体结构没有多余的零散零件，安装过程中不会出现零件掉落丢失的情况，非常适合高空作业、狭小空间内的安装操作。在管路固定场景中，这款卡箍还能搭配橡胶减震垫使用，在抱箍内侧粘贴适配厚度的橡胶垫后，就能用于固定对振动敏感的流体管线，降低管线振动传递到支撑结构的噪音，也能避免金属抱箍与管材硬接触导致的管材表面磨损。
