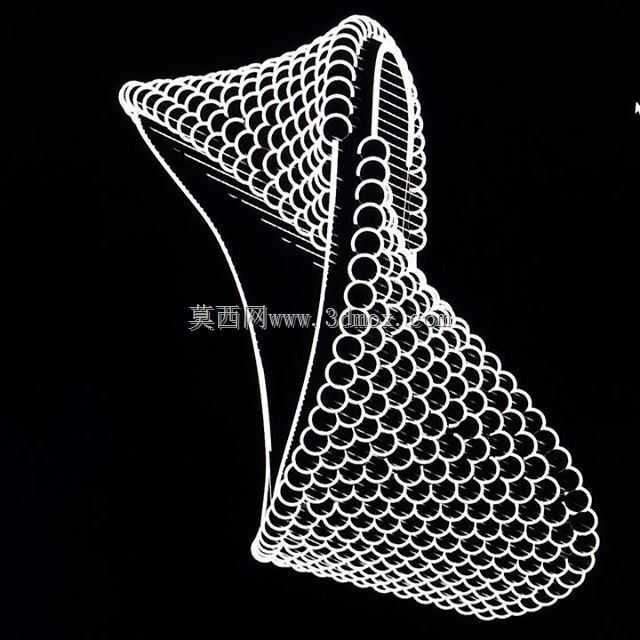

镂空鳞面扭转环形结构创意造型

　　这类带连续鳞片状镂空的扭转环形结构，最早在流体扰流实验的导流构件设计中被反复验证，区别于常规光滑曲面的环形件，其表面连续排布的半圆凸起镂空单元，能在流体穿过环体内部通道时，打散层流边界层的附着效应，降低环体在高速流场中的涡振幅度，在小型风洞试验段的导流段、闭式循环水路的紊流生成段都能见到同类结构的实际应用。设计这类结构时，首先要确定环体的中心扭转轨迹，常规正圆环的扫掠路径是闭合圆形曲线，而扭转环的扫掠路径需要沿环向做180度的截面扭转，保证首尾截面能够平滑衔接，不会出现曲面褶皱。建模过程中要先绘制单组鳞片状单元的截面轮廓，单个半圆凸起的直径要控制在环体截面径向宽度的1/6到1/5之间，过大会导致环体整体结构刚度不足，

　　过小则无法起到打散流场的作用，单元排布时要沿环体扫掠路径做等距阵列，同时随截面扭转角度同步旋转单元基准面，保证所有鳞片状单元的法向始终与环体局部曲面的法向保持一致，避免出现单元穿模或者曲面衔接处的尖角。从安装边界来看，这类扭转环的两端衔接面是经过扭转后的平切面，安装时需要匹配对应角度的法兰接口，环体的轴向安装尺寸要比同通径的光滑环形件预留出12%左右的余量，因为扭转结构会让环体的轴向投影长度比正圆环略长，若安装空间预留不足，会出现装配干涉。除了流体领域的应用，这类结构也常被用作特种输送设备的缓冲构件，当颗粒状物料沿环体内壁滑落时，表面的鳞片状凸起能减缓物料的下滑速度，避免物料高速冲击下游设备，

　　同时镂空结构能让物料携带的粉尘从间隙中散出，配合外置的除尘口就能实现输送过程中的初步除尘。在结构强度校核环节，要重点关注环体扭转角度最大的两个对称区域，这两个位置的曲面曲率变化最快，鳞片状单元与环体基体的衔接处容易出现应力集中，建模时要在每个单元的根部做R0.3到R0.5的圆角过渡，避免交变载荷下出现疲劳裂纹。不同于常规的装饰性扭转造型，这类结构的壁厚要保持均匀，整体壁厚偏差不能超过0.2mm，否则在流场中会出现偏载，长期运行会导致环体固定端出现松动。设计时还要考虑加工可行性，若采用3D打印工艺制作，要将鳞片状单元的镂空间隙控制在1.2mm以上，避免打印过程中出现支撑无法去除的问题；若采用钣金拼接工艺，

　　则要将每个鳞片状单元拆分为独立的冲压件，再沿扭转后的定位胎具逐片焊接，焊接时要控制焊接电流，避免薄壁单元出现焊穿变形。实际应用中，这类结构还可以根据使用场景调整鳞片状单元的凸起高度，在需要强化扰流效果的场景，可以将单元凸起高度提升至环体截面径向宽度的1/4，同时缩小单元之间的排布间距；在需要降低流阻的场景，则可以降低凸起高度，加大单元间距，让结构在扰流和流阻之间找到平衡点。很多刚接触曲面建模的工程师容易在扭转扫掠时出现截面畸变，核心原因是扫掠过程中没有设置正确的方向约束，要让截面始终沿扫掠路径的法向进行扭转，同时开启曲率连续检查，保证整个环体的曲面G2连续，避免后续加工时出现曲面不光顺的问题。从装配适配性来看，这类扭转环的接口螺栓孔要沿两端的平切面均匀排布，螺栓孔的中心圆直径要与对接法兰的标准尺寸匹配，不能因为环体的扭转结构随意改动接口尺寸，否则会导致现场安装时无法与现有管路对接。在物料输送场景使用时，还要在环体的最低位置设置排尘口，让镂空间隙落下的粉尘能够集中排出，避免粉尘在环体下方堆积，影响设备的正常运行。
