生物制药用铬黄填料固定包装柱结构

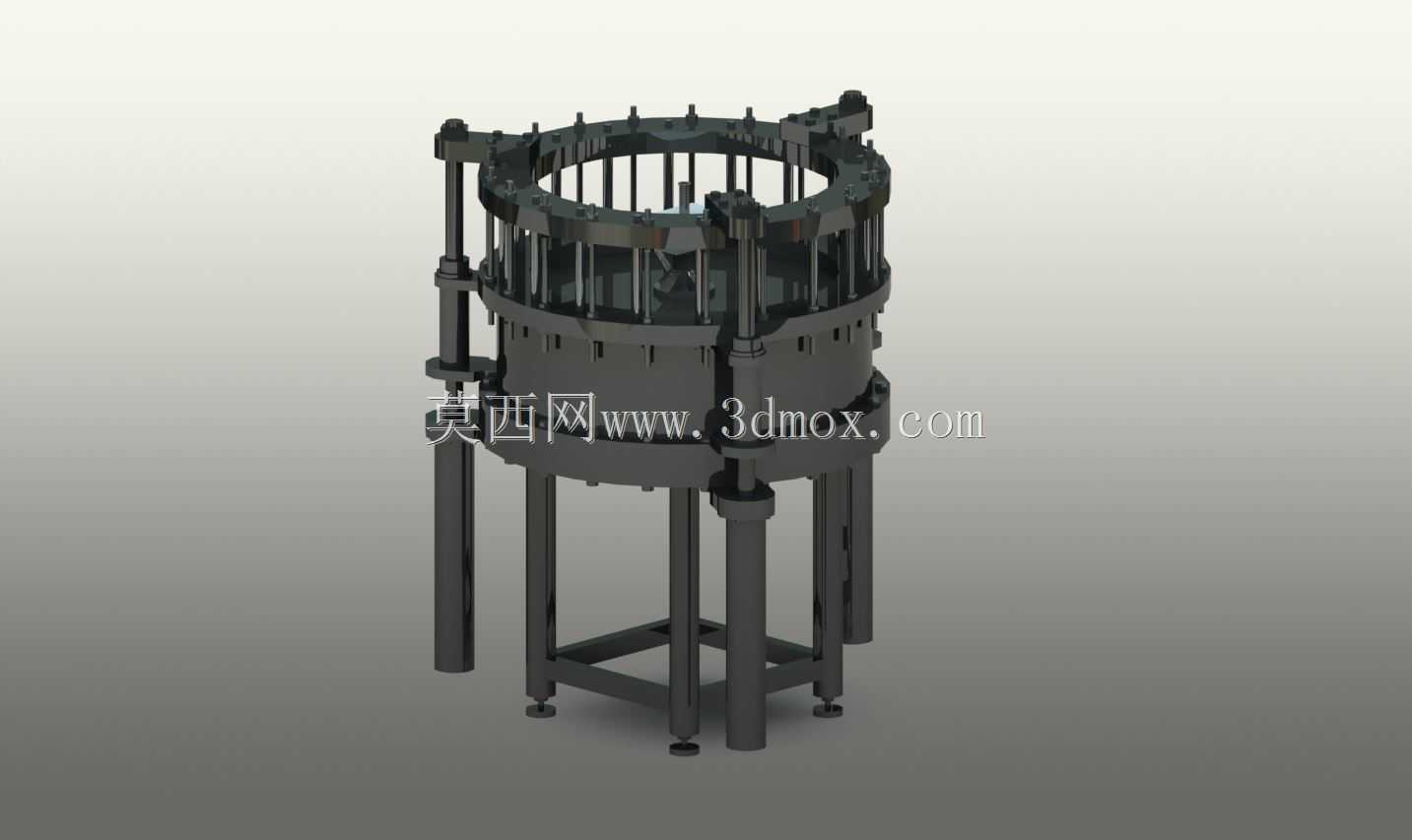

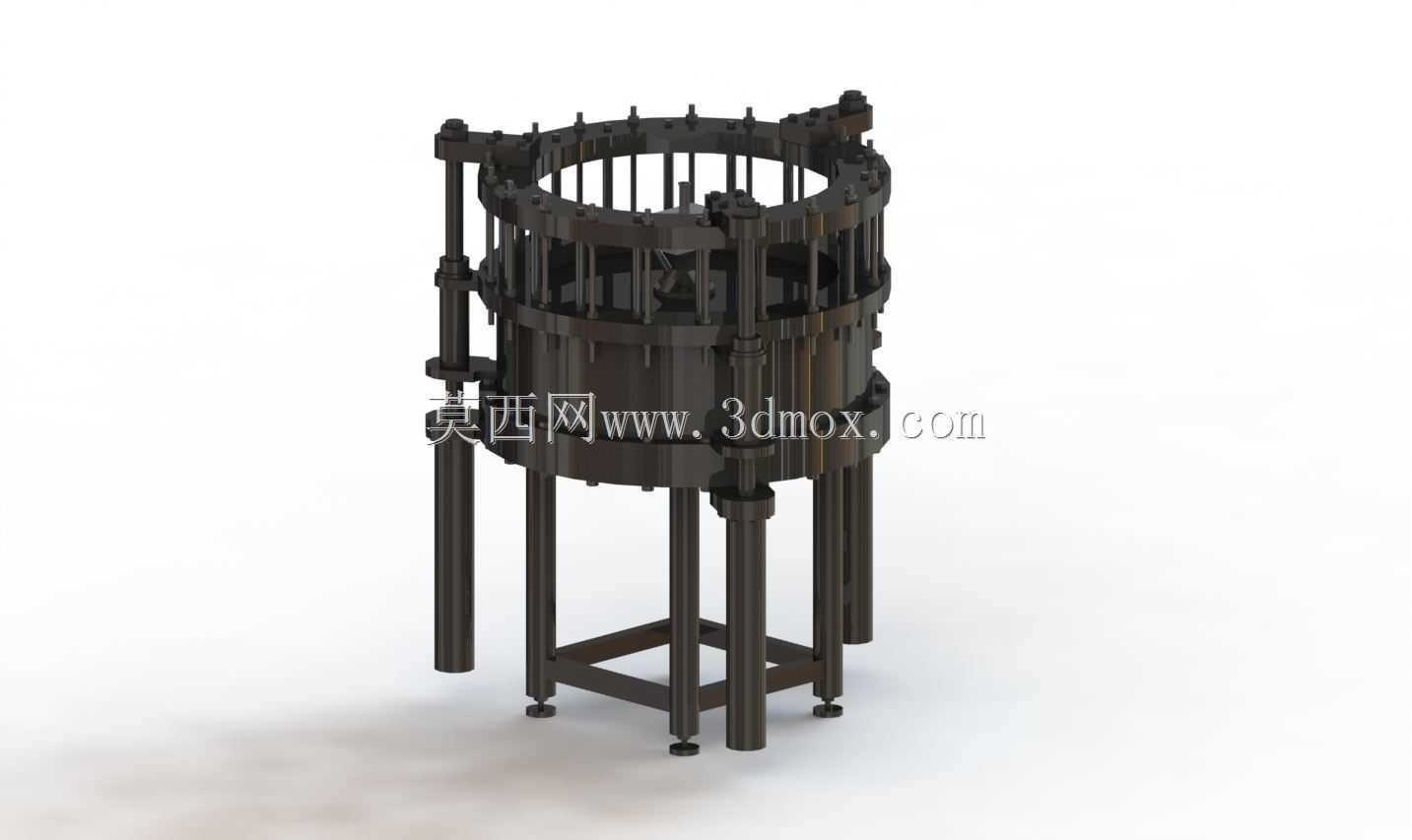

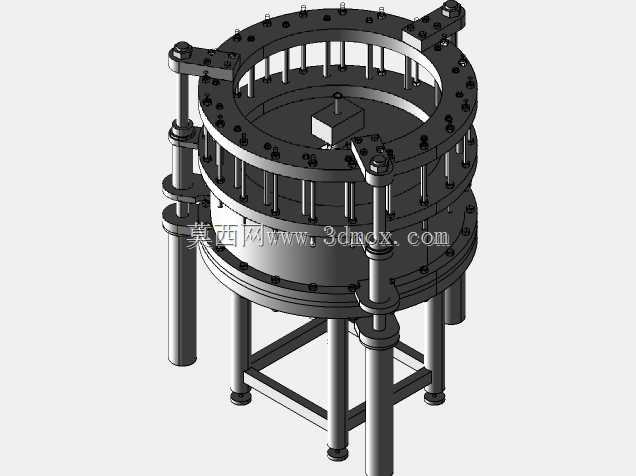

　　在生物制药的下游纯化工段，固定相填料的装填均匀度直接决定目标产物的分离收率与批次稳定性，这类立式圆柱结构的填料包装柱，是亲和层析、离子交换分离工序里的核心承压载体，区别于传统的玻璃层析柱，该结构采用框架式立柱支撑配合快开式筒身锁紧结构，可适配大体积料液的连续处理需求，单批次处理量可覆盖百升级规模的料液纯化作业。从结构设计逻辑来看，整个设备分为顶部压紧机构、中部填料容纳筒身、底部支撑框架三个核心区段，顶部的环形均布锁紧压爪，可在填料装填完成后对上端分布器施加均匀的轴向压紧力，避免料液冲刷过程中填料层出现松动、沟流等影响分离效果的问题，压爪沿筒身上端法兰圆周等距排布，每个压爪配套独立的导向立柱，锁紧行程可根据填料装填高度灵活调整，

　　适配不同床层高度的工艺需求。筒身部分采用等径圆柱腔体设计，内壁做高精度抛光处理，粗糙度控制在满足卫生级要求的区间，避免物料残留与微生物滋生，筒身外侧设置多组竖向加强筋，抵消内部料液施压产生的环向张力，保证承压状态下筒身圆度偏差控制在允许范围内，防止因腔体变形导致料液分布不均。底部的方形支撑框架采用型材焊接结构，四根主支撑腿沿筒身圆周对称布置，腿底设置可调式脚杯，可在安装时调整整体设备的水平度，保证填料床层处于水平状态，避免料液在床层内出现偏流，支撑框架的跨距经过校核，既保证设备运行时的整体稳定性，又预留了底部管路的安装操作空间，方便出料管路、清洗管路的排布与日常维护作业。在实际应用场景中，这类填料柱可装填琼脂糖凝胶、

　　离子交换树脂等多种分离介质，用于单克隆抗体、重组蛋白、疫苗等生物制品的分离纯化工序，设备的整体安装边界需要考虑顶部压紧机构的操作空间，上方预留足够的吊装与填料装填作业空间，侧面预留压爪锁紧操作的维护空间，底部预留管路连接与废液排放的操作空间。设计过程中需要重点考量几个核心维度：首先是承压均匀性，筒身的壁厚计算需要结合工作压力、料液密度做强度校核，保证长期带压运行下无变形渗漏；其次是流体分布均匀性，上下两端的分布器需要做等开孔率设计，保证料液进入填料层时截面各点流速一致，避免出现局部流速过快导致的填料冲翻问题；再者是卫生级设计要求，所有与物料接触的部位都要做圆弧过渡处理，无清洁死角，可配合CIP在位清洗系统完成内部清洁，

　　满足制药行业的GMP合规要求。从安装适配性来看，该结构的支撑腿跨距、整体高度可根据车间的层高、处理量需求做参数化调整，三维建模过程中需要重点校验各运动部件的干涉情况，比如顶部压爪的开合行程范围内不能与周边的管路、框架结构产生碰撞，导向立柱的同轴度需要严格控制，保证压爪升降过程顺畅无卡滞。另外，筒身与上下法兰的连接采用快开式结构设计，无需大型吊装设备即可完成筒身的拆卸与填料更换作业，降低日常维护的操作难度与作业时间，相比传统的法兰螺栓连接结构，快开压爪的锁紧方式可将填料更换的作业时间缩短六成以上，适配制药行业多品种、小批量的柔性生产需求。在料液接触部位的材质选择上，可根据物料的腐蚀特性选择丙烯酸类透明材质或者不锈钢材质，透明材质可直观观察内部填料的状态与料液的色带分布，方便工艺人员判断分离进程，不锈钢材质则具备更高的承压能力与耐腐蚀性，适配强腐蚀性料液或者高温灭菌的工艺场景。整个结构的受力传递路径清晰，料液产生的轴向载荷通过筒身传递到底部法兰，再通过四根主支撑腿传递到安装地面，顶部压紧机构的反作用力通过上部的环形框架传递到导向立柱，最终同样传递到底部支撑框架，整体受力对称均匀，无偏载力矩，长期运行下结构变形量极小，可保证填料床层的稳定性，延长填料的使用寿命，减少生产过程中的填料更换频次，降低长期运行的耗材成本。
