带手轮操作的创意机械锁紧装置

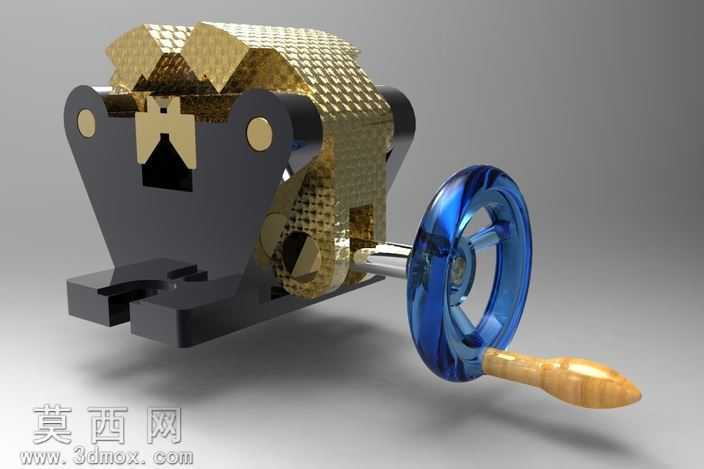

本作品为一款创意机械锁紧装置的三维建模成果，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先对装置的核心功能模块进行拆解规划，将整体结构划分为锁紧执行主体、手轮传动组件、外观装饰结构三个独立建模单元，各单元间通过标准配合关系完成装配约束，保证后续结构调整时的参数联动性。建模过程中对锁紧咬合齿的轮廓进行了精细化草绘，通过拉伸、切除、阵列等特征命令完成齿形结构的精准成型，确保咬合面的啮合角度符合机械锁紧的力学传递要求；手轮部分采用回转类特征建模逻辑，先绘制轮辐与轮圈的截面轮廓，通过旋转命令生成基础实体后，对轮缘握持区域做圆角过渡处理，还原真实手轮的握持触感结构。材质与渲染阶段，针对不同结构部件匹配对应材质属性：主体金属基座采用哑光黑色金属材质，调整金属粗糙度与反射参数，还原铸铁类基座的厚重质感；金色装饰结构采用高反射黄铜材质，添加细微的凹凸纹理模拟金属表面的压花纹理效果，提升视觉层次感；蓝色手轮采用半透明蓝色工程塑料材质，调整材质的折射度与透光参数，还原塑料手轮的通透质感；末端操作手柄采用原木材质，添加自然木纹纹理与哑光漆面效果，让整体视觉表现更具真实感。结构设计上，该装置通过手轮的旋转运动带动内部传动件位移，进而驱动前端锁紧齿完成开合锁紧动作，整体结构紧凑，传动路径清晰，各运动部件间预留了合理的装配间隙，避免运动过程中出现干涉问题；外观设计上在保证机械功能实现的基础上，加入了创意化的造型元素，让冰冷的机械结构兼具观赏性，可作为机械原理教学演示模型、创意机械摆件的设计参考，也可为小型工装锁紧机构的结构设计提供思路借鉴。
