卡口式散热鳍片结构LED灯泡三维设计

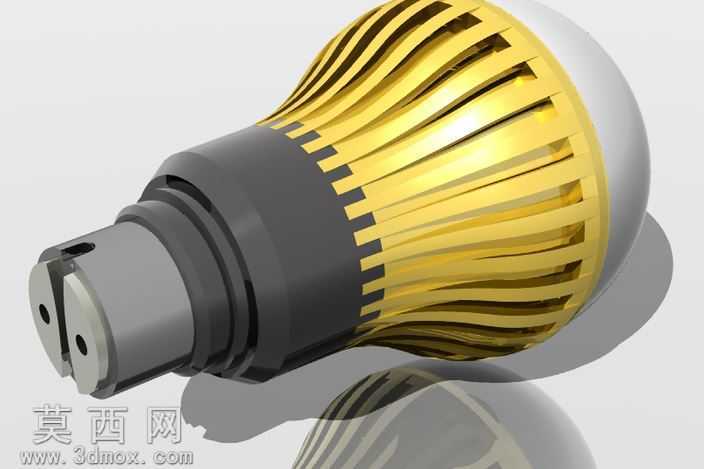

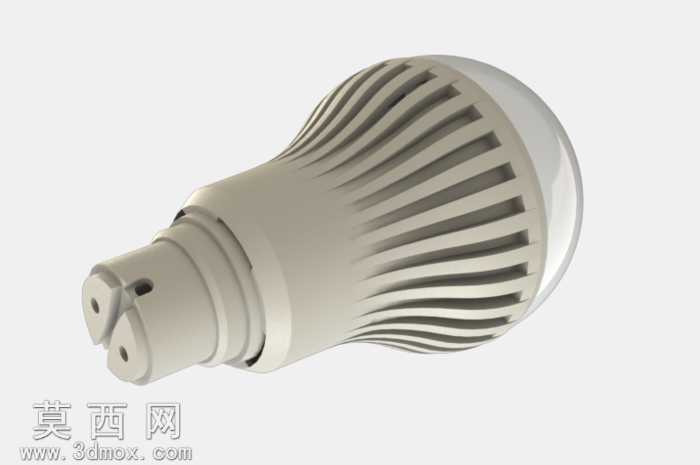

本作品为卡口式LED灯泡的三维建模设计，建模过程严格遵循民用照明产品的实际生产尺寸规范，在三维软件中首先完成整体比例的框架搭建，先以旋转凸台命令构建灯泡的基础轮廓，区分出灯头、散热壳体、发光泡壳三个核心功能区段。灯头部分采用标准B22卡口结构建模，精准还原两个对称的导电插脚与定位卡槽的尺寸公差，对插脚的倒角、卡槽的卡位凸起做了细节处理，保证模型结构与实际卡口灯座的适配逻辑一致，灯头与散热壳体衔接的螺纹旋合结构也做了精细化建模，还原装配时的咬合细节。散热壳体部分是本次建模的重点，采用环绕式斜向鳍片散热结构，通过阵列命令完成均匀排布的鳍片生成，每一片鳍片的厚度、倾斜角度、相邻鳍片的通风间隙都经过参数化调整，既保证散热空气的流通路径顺畅，也兼顾壳体的整体结构强度，鳍片表面做了细微的磨砂质感材质处理，还原铝合金压铸壳体的哑光金属质感，壳体与灯头、泡壳衔接的台阶位做了圆角过渡，避免尖锐棱角的设计更符合民用灯具的安全规范。发光泡壳部分采用半透明PC材质模拟，通过调整材质的折射、透光参数，还原乳白泡壳的柔光扩散效果，泡壳与散热壳体的衔接卡扣结构做了隐藏式处理，保证灯泡外观的整体流畅性。建模过程中对各部件的装配关系做了干涉检查，确保灯头、散热件、泡壳三个部件装配后无结构冲突，整体外观线条流畅，鳍片的弧度从灯头向泡壳方向逐渐收窄，符合空气对流散热的设计逻辑，材质搭配上区分了灯头的电木绝缘材质、散热壳的铝合金材质、泡壳的半透明PC材质，渲染时采用柔和的侧光打光，突出散热鳍片的层次感与泡壳的通透质感，完整还原了家用LED灯泡的真实外观与内部结构逻辑，可用于灯具结构演示、产品渲染展示等场景。
