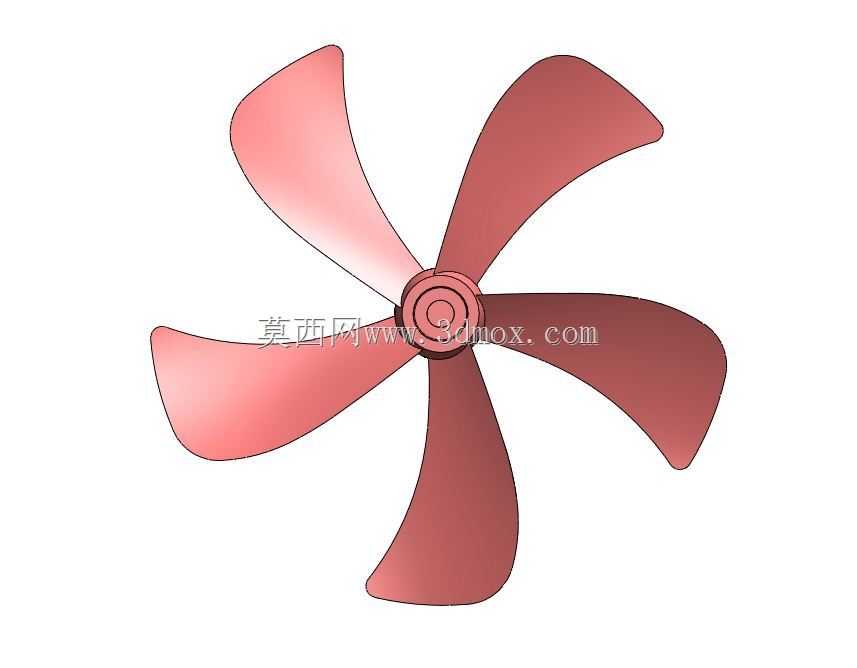

空气冷却器工作台用五叶风叶结构设计

　　这类五叶结构的风叶，主要适配小型空气冷却器、工位散热工作台这类近距离送风散热设备，和普通家用落地扇的风叶设计逻辑有明显区别，核心要兼顾近距离送风的均匀度、运行时的动平衡稳定性，以及长时间连续运转的结构强度。从实际应用场景来看，工位散热工作台通常放置在车间操作位旁，距离作业人员的操作区域仅0.5到1.2米，送风不能出现局部风速过高的硬风感，同时要覆盖足够的作业面范围，避免出现散热死角；而配套在小型空气冷却器上时，风叶需要配合蒸发器的翅片结构，让气流均匀穿过换热片间隙，提升热交换效率，不能出现中心区域风速过高、边缘区域风量不足的问题。

　　从功能特性上看，五叶的叶片数量选择，是在风量、噪音、动平衡难度三者之间做的平衡：三叶结构虽然动平衡调校简单，但相同转速下送风脉动大，近距离使用时风感生硬，且同等功率下风量上限偏低；七叶结构虽然风感更柔和，但叶片间距小，空气在叶道内的摩擦损失更大，相同转速下送风距离偏近，且模具制作成本、动平衡调校难度都更高，五叶结构刚好适配这类中小功率的工位散热、小型冷却设备的需求，运行时叶片切割空气的频率更均匀，送风的脉动幅度比三叶结构低40%左右，近距离使用不会有明显的阵风感，同时叶片之间的流道宽度足够，空气流动的沿程损失小，能保证足够的送风距离和风量输出。

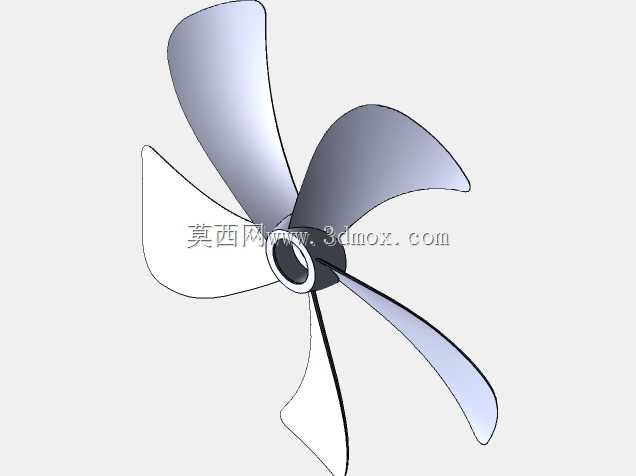

　　设计思路上，每片叶片的型线都采用了变截面扭曲设计，从叶根到叶梢的安装角逐渐减小，叶根区域的安装角更大，是因为叶根位置的线速度更低，更大的安装角可以提升该区域的空气推动能力，避免轮毂附近出现送风盲区；叶梢位置的线速度最高，减小安装角可以降低叶梢位置的空气涡流损失，同时减少叶梢和护网、风筒内壁之间的气流扰动，降低运行噪音。叶片的前缘做了小圆角过渡处理，避免前缘过于尖锐导致的气流分离，后缘则做了轻微的削薄处理，减少叶片尾迹的涡流强度，进一步降低运行时的气动噪音。轮毂部分采用了阶梯式的中心孔结构，中心的定位孔和电机输出轴采用过渡配合，保证同轴度，周边的连接筋位和叶片根部做了大圆角过渡，避免应力集中，因为风叶长时间连续运转时，叶根位置承受的交变弯曲应力最大，若过渡圆角过小，很容易在长时间运转后出现疲劳裂纹，尤其是在车间环境下，空气里可能存在少量粉尘、油雾，叶片表面附着杂质后会破坏原有动平衡，叶根位置的应力会进一步升高，大圆角过渡的设计可以大幅提升结构的抗疲劳能力。

　　从安装边界和尺寸适配来看，这类风叶的整体旋转直径通常在200到350毫米区间，适配功率在30W到90W的单相电容运转电机，中心安装孔的直径根据适配电机的输出轴尺寸做标准化设计，通常为6毫米、8毫米两种常用规格，轮毂的轴向长度控制在15到25毫米，保证和电机轴的配合长度足够，避免运转时出现窜动。安装时需要保证风叶的旋转平面和电机轴的垂直度，误差不能超过0.5毫米，否则会导致运转时的振动值超标，不仅会产生额外的噪音，还会加速电机轴承的磨损。风叶和后方导风罩、前方护网的轴向间隙需要控制在8到15毫米，间隙过小会导致气流摩擦护网产生噪音，间隙过大则会出现气流回流，降低实际输出的有效风量。另外，叶片的材质通常选用改性PP或者ABS工程塑料，注塑成型后需要做动平衡校正，在叶梢位置的预留配重块上去重，保证整体动平衡等级达到G6.3以上，满足长时间连续运转的要求。在实际选型配套时，还要注意风叶的旋向和电机的转向匹配，不能出现反转的情况，反转时不仅风量会下降60%以上，还会导致电机的负载特性异常，长时间反转可能会导致电机过热烧毁。
