三灯珠长条形嵌入式LED照明灯具结构设计

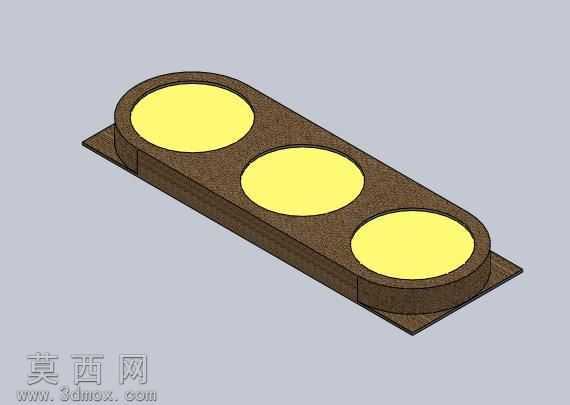

本作品为长条形三灯珠嵌入式LED灯的三维结构模型，建模过程以SolidWorks为核心工具完成全参数化构建，整体建模逻辑遵循从基准定位到细节拆分的正向设计流程。首先建立全局基准坐标系，确定灯体总长、总宽、安装边厚度、灯腔深度等核心尺寸参数，为后续各部件建模提供统一的尺寸参照。灯体主体采用一体化拉伸加切除的建模方式，先绘制长条形带两端圆弧过渡的外轮廓草图，拉伸生成灯体基座的基础实体，再通过等距实体命令绘制灯腔的内轮廓，切除出容纳灯珠与内部走线的空腔，同时在基座边缘延伸出薄型安装法兰边，法兰边与灯体主体做圆角过渡处理，避免安装时的锐边磕碰，也提升整体结构的线条流畅度。三个圆形灯珠安装位沿灯体长度方向等距排布，每个安装位先绘制圆形凸台草图，拉伸形成高出灯体基座表面的环形围边，围边与基座的衔接处做小圆角顺滑过渡，围边内部的圆形平面为灯珠安装贴合面，建模时保证该平面的平面度公差符合装配要求，确保灯珠安装后无倾斜、出光角度一致。材质渲染阶段，灯体基座与安装法兰赋予深棕色磨砂质感材质，模拟金属喷塑或者阻燃工程塑料的表面效果，调整材质的粗糙度参数至0.7左右，还原哑光不反光的表面特性，避免灯具使用时产生多余反光干扰照明效果；三个灯珠的发光面赋予暖黄色半透明自发光材质，调整自发光强度与透光率参数，模拟LED灯珠点亮时的柔和出光效果，同时在发光面边缘添加细微的倒角，还原真实灯珠的封装边缘结构。结构设计上，本模型仅完成了机械结构部分的构建，未包含电气驱动、线路排布等电气相关结构，整体造型简洁规整，安装法兰边的设计适配嵌入式安装场景，可直接卡入预留的安装槽位完成固定，三个等距排布的灯珠可提供均匀的面状照明，覆盖长条状的照明区域。该模型可作为LED照明产品外观结构验证的基础载体，也可供电气设计人员在此结构基础上补充驱动电路、接线端子、散热结构等部件，完成完整的LED灯具产品开发，建模过程中所有特征均保留参数化关联，可根据实际使用需求调整灯体长度、灯珠直径、安装边宽度等尺寸，快速衍生出不同规格的同系列灯具结构。
