立式筒式家用清洁吸尘器结构设计

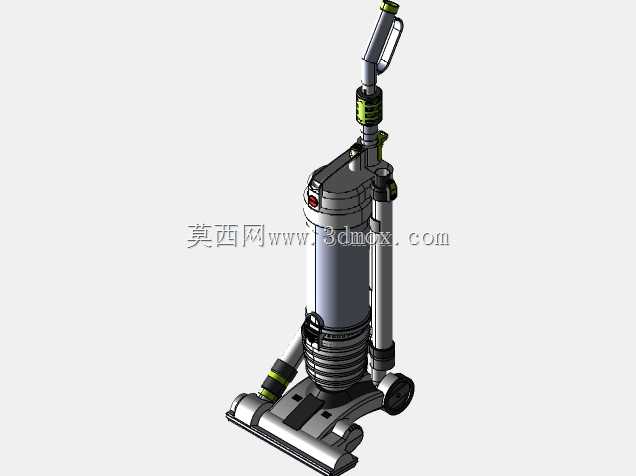

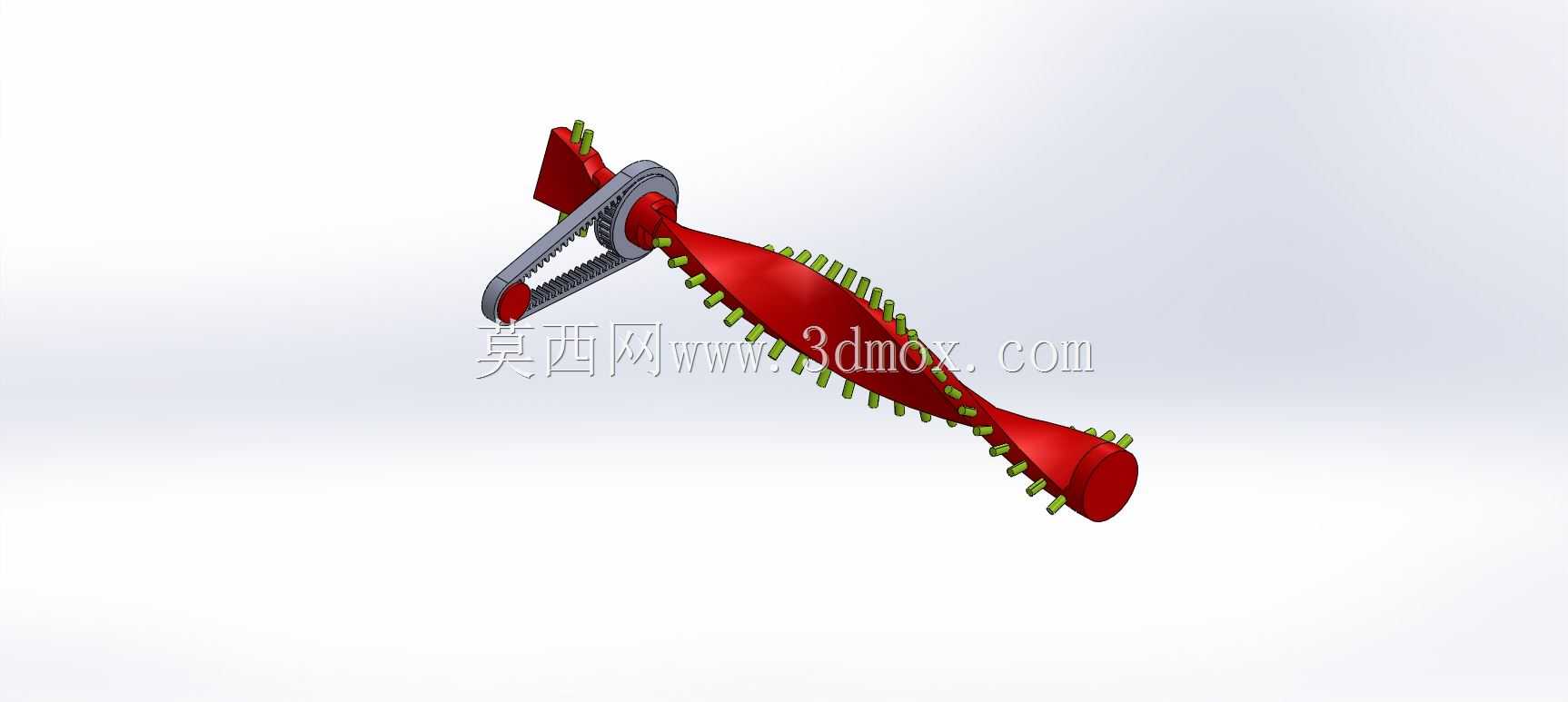

　　日常家居清洁场景中，立式筒式吸尘器是兼顾地面硬质铺装、短绒地毯、边角缝隙多场景清洁的常用设备，区别于卧式机型的分体式结构，该类立式机型将尘气分离单元、动力单元、操作手柄集成在同一立式机架上，无需额外拖拽主机，操作时的移动灵活性更适合大面域的日常清洁作业。从结构设计逻辑来看，该机型整体采用直立式布局，底部为清洁执行端的地刷组件，地刷内置滚刷腔与吸入口，滚刷通过皮带传动与主风道的气流负压配合，可将附着在地面缝隙、地毯纤维内的浮尘、碎屑剥离后随气流送入上部的尘筒分离单元；地刷组件两侧设置行走轮，轮体采用软质包胶结构，既保证移动时的顺滑度，也避免硬质轮体刮伤木质、瓷砖类地面饰面，地刷前端设置可浮动的刮条，可根据地面平整度自适应调整贴合间隙，

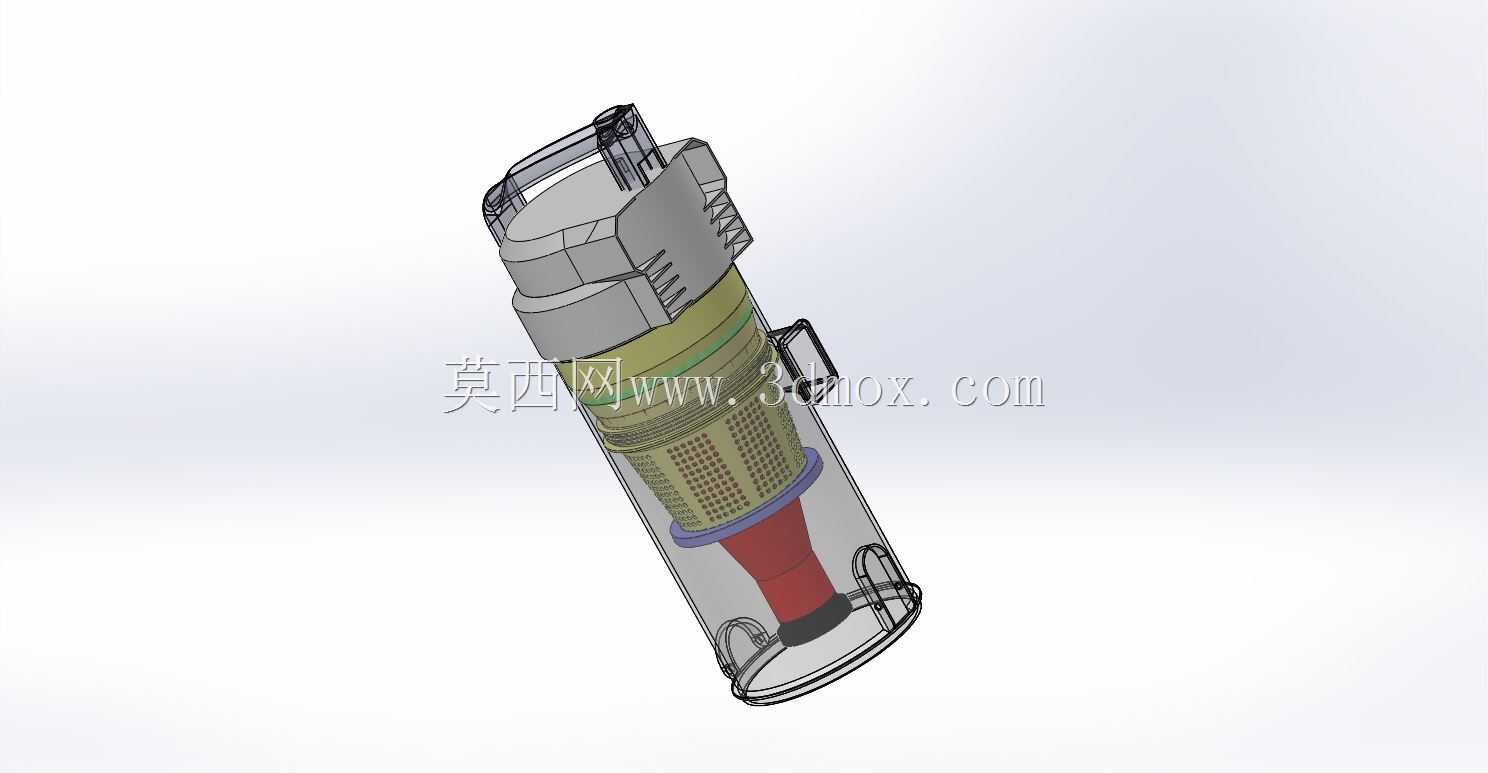

　　减少吸入口的漏风损失，保证负压吸附效率。中部为筒式尘气分离结构，采用多级旋风分离设计，气流沿切向进入尘筒后形成旋流，大颗粒碎屑在离心力作用下被甩向尘筒内壁，沿壁面落入下部集尘腔，细小微尘则通过后置的过滤组件拦截，避免随气流排出造成二次污染；尘筒与主机架采用卡扣式快拆结构，用户倾倒积尘时无需接触过滤芯，单手按压卡扣即可取下尘筒完成清理，拆装路径避开操作手柄的握持区域，不会在拆装过程中造成脏污沾染。上部为主机动力单元与操作手柄，动力单元采用同轴布局的高速风机，风机进风口与尘筒出风口直接对接，减少风道弯折带来的风压损失；操作手柄采用可伸缩调节结构，调节段设置多档位锁止结构，可适配不同身高使用者的操作高度，手柄握持区做了防滑纹理处理，

　　握持角度与机身重心匹配，操作时无需额外施加向下的压力即可保证地刷与地面的贴合度，长时间操作的手臂负荷更低。机身侧面设置附件收纳槽，可随设备存放缝隙吸头、毛刷吸头等替换配件，无需额外收纳配件，清洁沙发缝隙、家具台面、窗帘织物时可直接取出替换吸头，切换操作无需借助额外工具。从安装边界与尺寸适配来看，该类立式吸尘器的直立状态总高度控制在1100mm-1200mm区间，地刷组件的宽度约260mm，可顺利进入常规家具底部100mm以上的间隙完成清洁，机身直立停放时的占地面积不足0.1㎡，可直接靠放在墙角、家具侧边存放，无需额外的壁挂安装支架，适配多数普通家庭的收纳空间；机身的重心设置在靠近地刷轮轴的位置，直立停放时的稳定性足够，

　　不会因轻微触碰发生倾倒，操作转向时的回转半径仅为机身宽度的1.2倍，在狭小的厨卫空间、家具转角处也可灵活转向，不会磕碰家具边角。风道设计上，整机的风道连接处均设置了密封胶圈，从地刷吸入口到风机进风口的全程做了顺滑过渡处理，没有直角弯折的风道结构，可有效降低气流通过时的风噪，同时减少风压损耗，保证吸入口的负压值满足不同清洁场景的需求；机身的过滤组件采用可水洗设计，长期使用后可直接取出冲洗晾干后重复使用，无需频繁更换耗材，降低长期使用的成本。地刷组件的滚刷采用可拆式设计，缠绕毛发后可直接取下滚刷清理缠绕物，无需借助专用工具拆解地刷，日常维护的操作门槛更低；机身的所有塑料结构件均采用圆角过渡处理，没有尖锐的外露棱角，移动操作过程中即使磕碰家具、墙面也不会造成饰面损伤，家用场景下的使用安全性更高。
