风机塔配套风扇及塔楼结构设计方案

　　在工业通风、废气集中收集排放、车间环境温控等场景中，风机塔是承担气流组织、风压输送的核心配套构筑物，本次呈现的结构方案围绕风机与塔楼的适配衔接展开，覆盖从风机安装位到气流进出口的全段结构逻辑。从实际工程落地角度看，这类结构常应用于厂房集中除尘系统的末端排放段、生产车间散热通风的高位排风段、工业废气处理系统的风机承载段，需要同时兼顾风机运行的稳定性、气流输送的顺畅性，以及塔楼自身的结构强度与现场安装适配性。

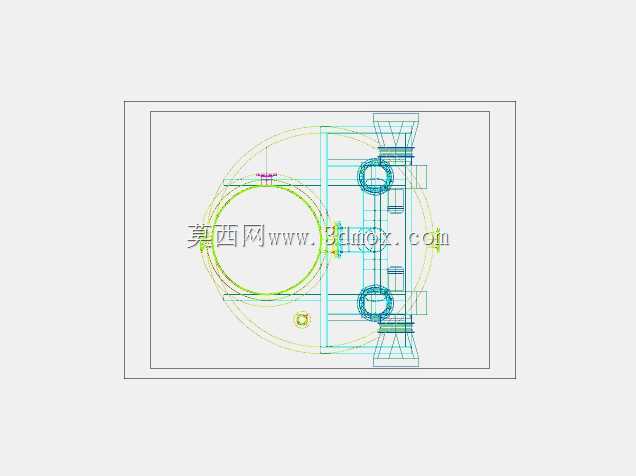

　　设计过程中首先梳理了核心功能需求：塔楼作为风机的承载支撑结构，需要匹配对应规格离心或轴流风机的安装孔位，预留足够的检修操作空间，同时内部风道需要做平滑过渡处理，避免直角弯折造成的风压损失，降低风机运行的额外负载。从结构布局来看，风机安装位设置在塔楼中段的承载平台上，平台做了加强筋布局设计，可抵消风机运行时产生的径向与轴向振动，避免振动传导至塔楼主体引发结构共振；上下两端分别设置进风接口与排风扩散段，进风端可对接车间除尘管道、通风收集支管，排风端做了渐扩式结构设计，能够降低出口风速，减少排风噪声对周边区域的影响。

　　从安装边界维度考量，该结构的水平截面尺寸适配常规工业厂区的设备安装预留空间，不需要额外做大规模的基础改扩建，底部法兰接口可直接与预制混凝土基础或钢结构支架对接，安装时仅需要校准水平度后完成螺栓紧固即可。结构侧面预留了检修人孔与爬梯固定位，日常运维时人员可直接抵达风机安装层，完成轴承润滑、皮带张紧、叶轮清灰等常规维护操作，不需要额外搭设临时作业平台。

　　风道设计上，内壁做了圆弧过渡处理，在风机进出口与风道的衔接位置设置了软连接固定法兰，可进一步隔断风机振动向风道的传导，同时避免硬性连接带来的密封泄漏问题。塔楼的外部加强筋采用纵向与横向交错布局，在控制整体结构重量的前提下，提升了抗风载能力，适配户外高位安装的使用需求，即使在常规风压的户外环境下，也能保证结构整体稳定性，不会出现大幅晃动影响风机运行精度的问题。

　　在细节处理上，所有法兰连接位都预留了密封垫安装槽，可配合橡胶密封垫实现风道的全密封，避免输送含尘废气、高温气体时出现泄漏问题；结构的边角位置都做了倒角处理，避免安装过程中出现应力集中，也能减少运维人员磕碰受伤的风险。针对不同场景的适配需求，该结构的接口尺寸可根据对接的管道规格、风机参数做灵活调整，不需要改动主体承载结构的布局，仅需要调整接口段的尺寸参数即可完成适配，能够缩短不同项目的设计调整周期，提升结构方案的复用性。

　　从三维建模的角度来看，整个结构的所有零部件都做了参数化关联，修改风机安装位尺寸、风道直径、塔楼高度等参数时，对应的加强筋位置、法兰孔位、接口尺寸都会自动同步更新，避免反复调整的重复工作量；建模过程中也做了装配干涉检查，确认所有连接位的螺栓都有足够的操作空间，检修门的开合不会与周边结构、管道产生碰撞，软连接的安装预留长度满足振动位移的补偿需求，从设计端规避现场安装时可能出现的适配问题。
