西棕榈滩市政供水泵站管路集成系统

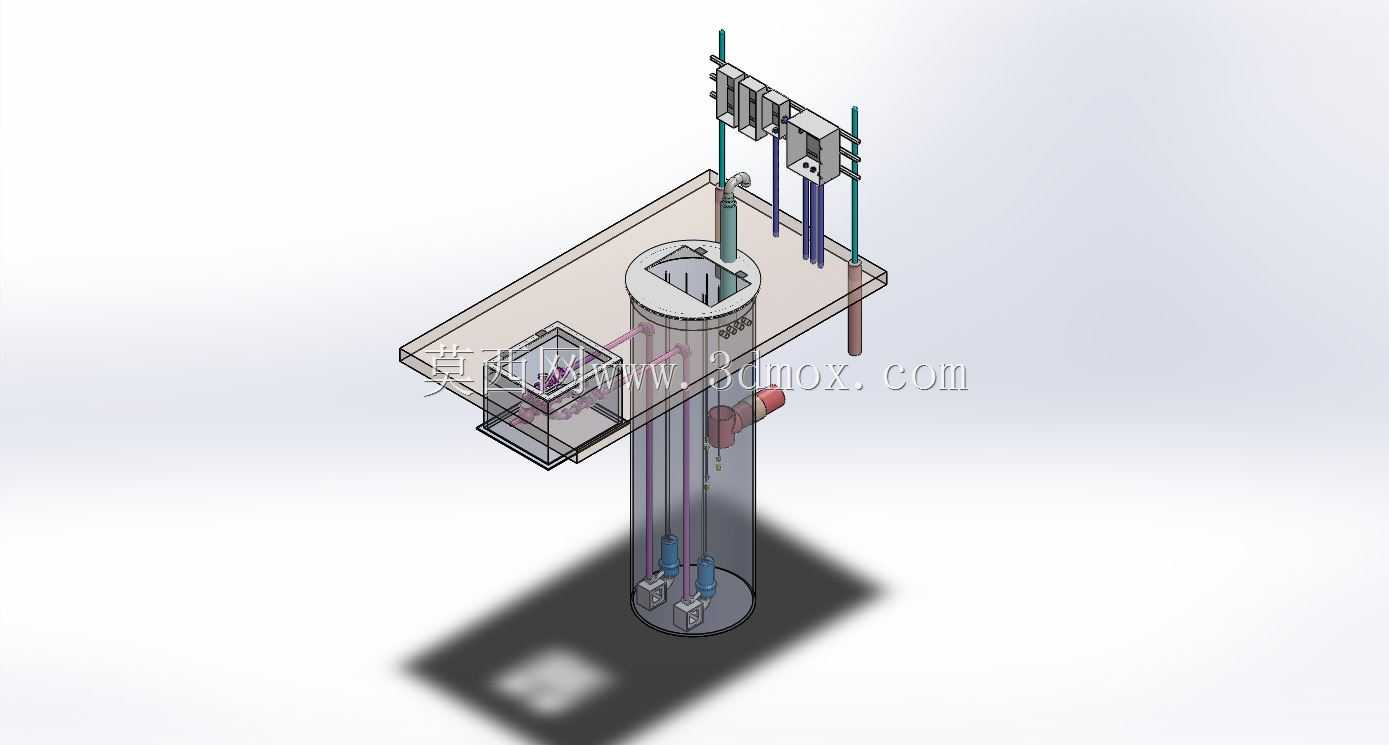

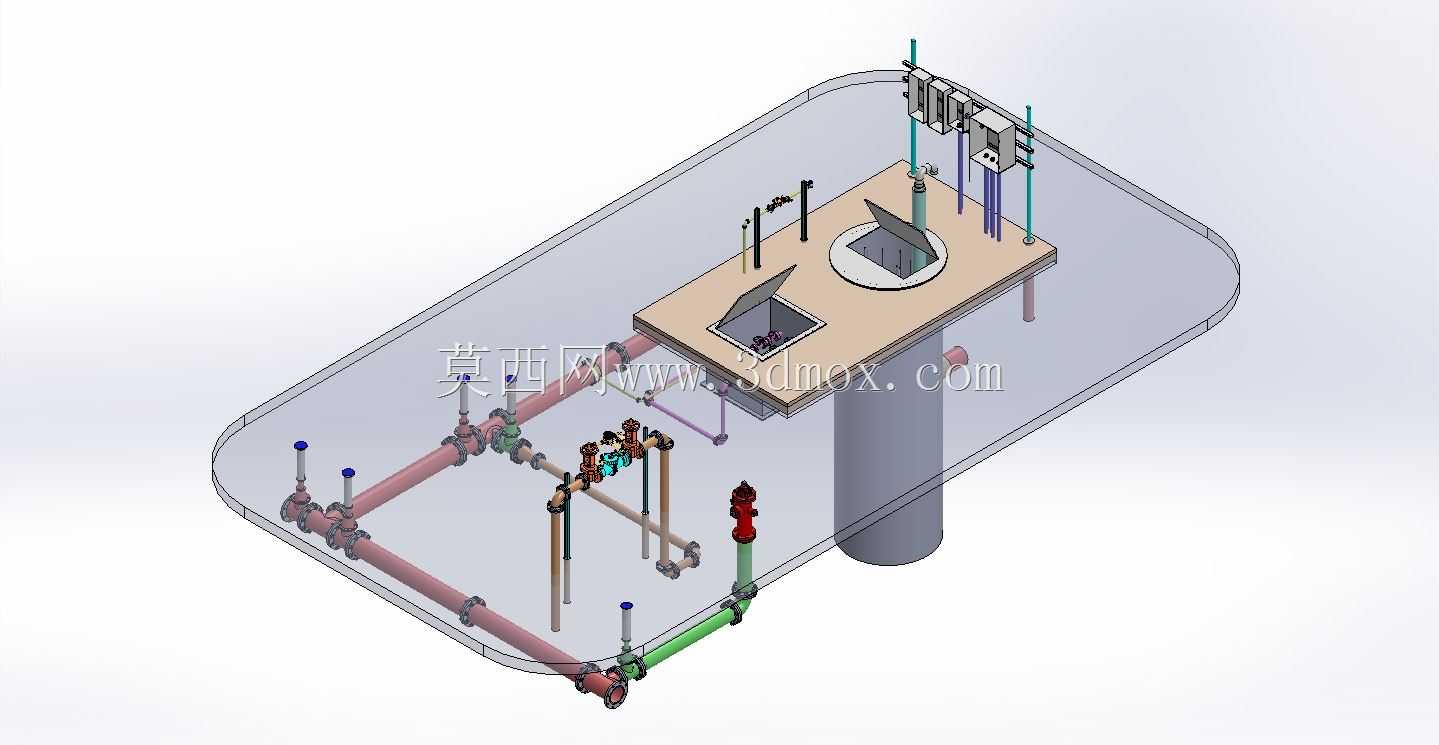

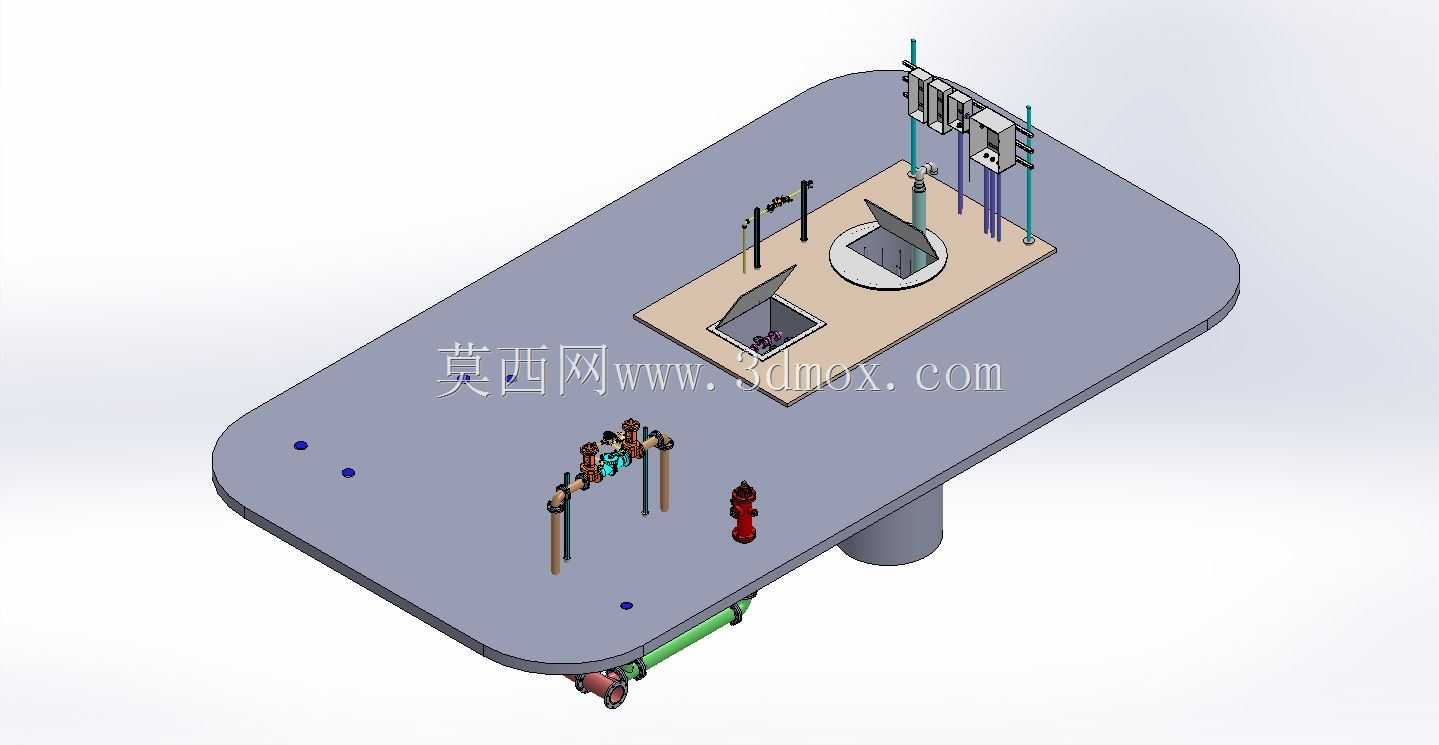

　　这套三维模型还原的是西棕榈滩某片区市政供水节点的完整管路与泵站集成结构，核心服务于片区民用供水保障与消防应急取水需求，日常承担区域供水压力调节、管网流量分配功能，突发火情时可通过预留消防栓接口快速对接消防取水设备，保障应急供水的稳定性。从结构布局来看，整套系统依托混凝土垫层作为承载基础，垫层上方设置操作检修平台，平台预留检修口与设备安装位，下方排布不同管径的输水干管，其中8英寸与6英寸主输水管构成供水主通路，沿场地边界呈环形排布，保障供水路径的冗余性，避免单段管路故障导致整片区域断供。3英寸与1英寸回流防止器分别设置在主路分支与支管接入位置，用于防止管网内水体倒流污染上游供水水源，这类部件的安装位置严格对应市政供水规范的防污染要求，

　　建模时特意还原了其两端的法兰连接结构与止回阀芯的装配位置，方便后续做管路应力分析时直接调用部件参数。2英寸强制干管连接无味泵站的出水端，泵站主体设置在混凝土垫层的中心承重位，底部通过地脚螺栓与垫层预埋固件连接，建模时还原了泵站进出口的软连接结构，用于抵消水泵运行时的振动传递，避免振动传导至管路系统导致接口松动渗漏。闸阀全部采用法兰连接形式，分布在各段管路的分支、检修段位置，每个闸阀预留了操作手轮的操作空间，手轮距操作平台的高度控制在1.2米至1.5米区间，符合人工操作的人机工程要求，无需额外搭设操作架即可完成阀门启闭操作。消防栓设置在主输水管的外侧靠近场地通道位置，栓口距地面高度为1.1米，周边预留1.2米半径的操作空间，

　　方便消防人员快速对接水带，建模时还原了消防栓的泄水阀结构，用于冬季低温时排空栓内残水避免冻裂。设计过程中优先考虑了管路的安装边界，所有管路的最低标高距混凝土垫层顶面预留0.3米的安装操作空间，方便后期做管道防腐、接口检修作业，管路最高处设置自动排气阀，用于排出管网运行时积存的空气，避免气阻影响供水效率。操作平台采用型钢支撑结构，平台面铺设防滑花纹钢板，检修口设置可开启的防护盖板，盖板边缘做密封处理，避免雨水、杂物落入下方管廊区域。整套模型的管路排布完全参照二维施工图纸还原，各部件的连接尺寸、安装间距都严格匹配现场施工要求，可直接用于施工交底、管路碰撞检查，也可作为同类市政供水节点设计的参考模板，帮助设计人员快速校验管路布局的合理性，提前排查安装干涉问题，减少现场施工的变更成本。
