弯管卡扣式容器挂载固定支架结构

　　日常作业场景里，这类弯管卡扣式的容器挂载支架，常出现在移动作业推车、户外便携载具、小型设备侧边的挂载位上，核心作用是给圆柱类、带颈类的瓶装容器提供稳定的侧向支撑，避免容器在载具移动、设备运行过程中出现倾倒、滑落的问题。不同于常规的平面放置托架，这类支架采用弯管成型的主体框架，整体轮廓贴合常规瓶装容器的侧面弧度，接触位置不会出现硬棱角硌伤容器外壁的情况，哪怕是薄壁塑料瓶、玻璃试剂瓶这类易损容器，挂载时也能保持受力均匀。从结构设计逻辑来看，主体承载框架采用圆管弯折成型，一方面圆管的截面惯性矩在各个方向相对均衡，承受侧向挤压、颠簸振动时不容易出现局部变形，另一方面弯折后的轮廓顺着容器的瓶身曲线走，从瓶肩位置到瓶身中下段都有对应的支撑限位，

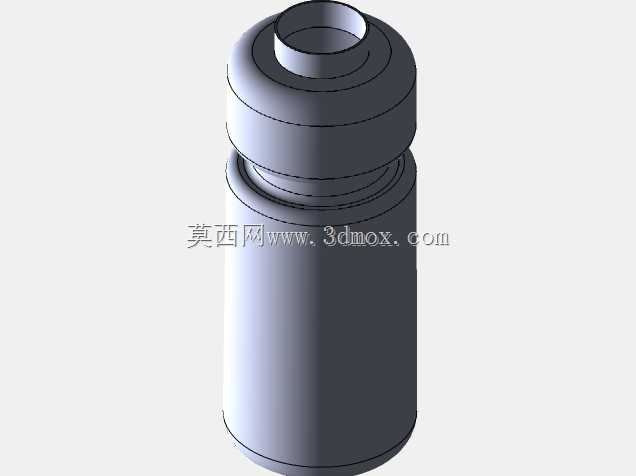

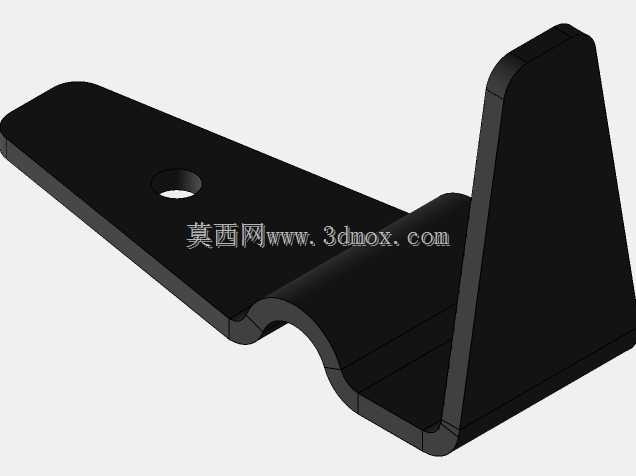

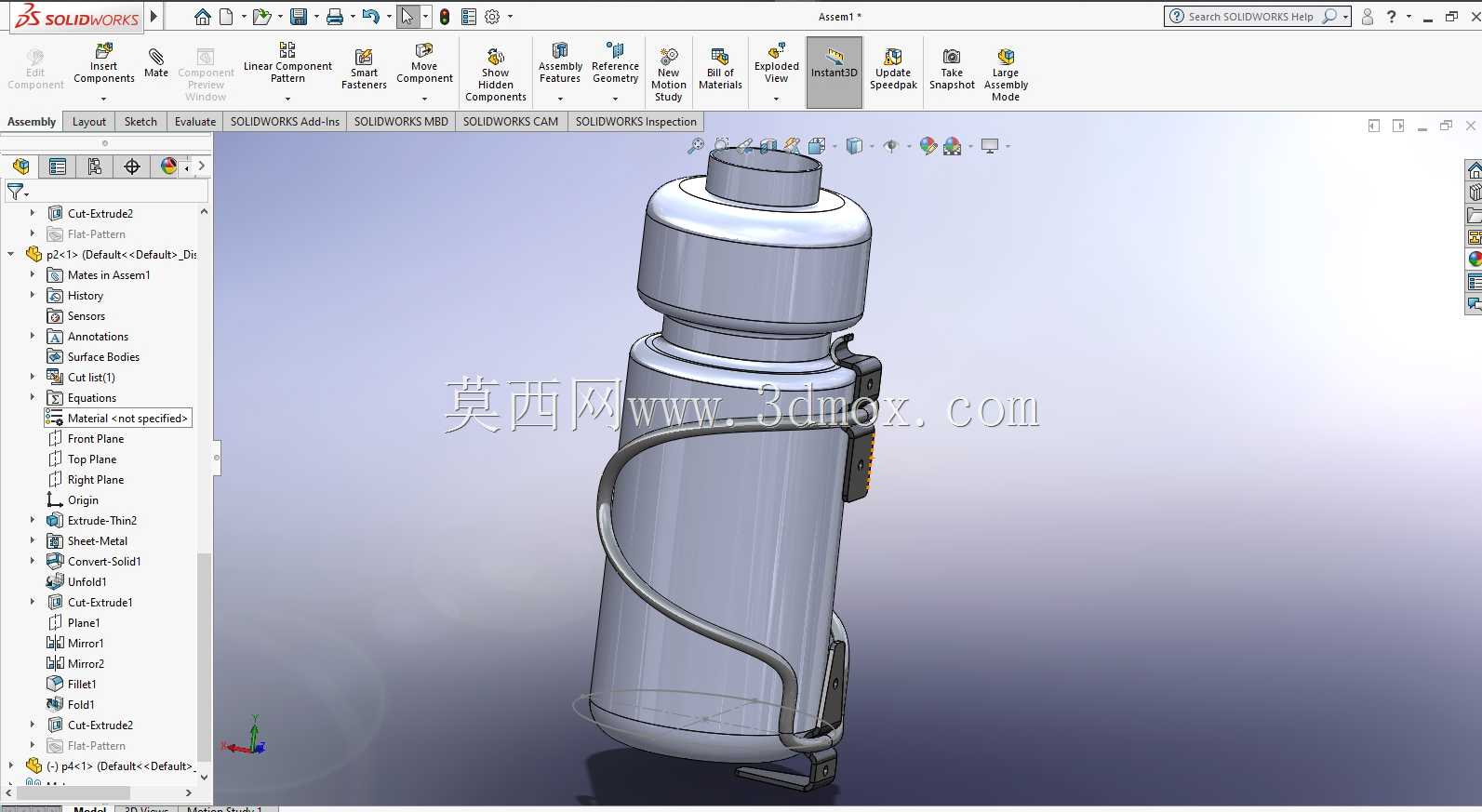

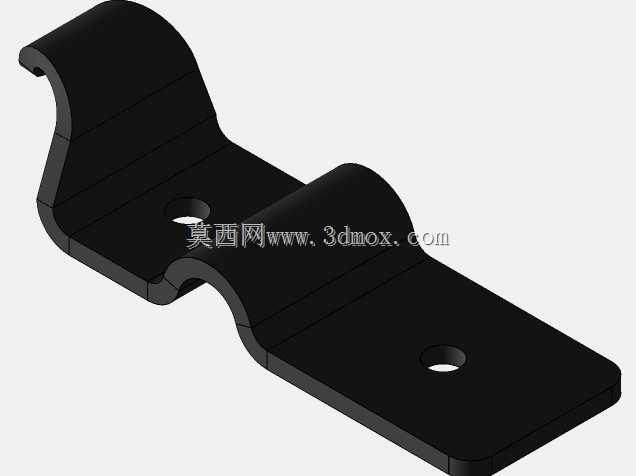

　　不会出现单点受力集中的问题。三个固定卡扣片分别布置在框架的上部、中部、下部安装位，上部卡扣对应瓶肩的收口位置，主要承担容器向上窜动的限位，中部卡扣贴合瓶身直段位置，承担主要的侧向抱紧力，下部卡扣延伸出小段托边，刚好托住瓶身底部的边缘，承担容器的竖向重力，三个点位的受力分配经过实际调试，哪怕载具在颠簸路面推行，容器也不会从支架里脱出。安装边界上，三个固定片都预留了标准的螺丝安装孔位，安装面为平面结构，可以直接固定在金属型材框架、设备钣金侧壁、推车立管旁的安装板上，不需要额外做适配转接件，固定片和弯管主体的连接位置采用贴合焊接，焊后打磨平整，不会出现突出的焊渣刮伤安装面或者容器外壁的问题。弯管的弯折半径经过匹配，

　　适配市面上主流的500ml到1000ml规格的圆柱瓶装容器，框架的开口宽度略小于常规瓶身的最大直径，容器卡入时依靠弯管本身的微量弹性变形抱紧瓶身，取放时不需要额外操作锁扣，单手即可完成容器的取放动作，适合高频取用容器的作业场景。实际使用中，这类支架的应用场景覆盖很广，比如车间移动工具车上挂载清洁液瓶、消毒喷壶，户外作业的便携设备上挂载水样采集瓶、润滑脂罐，医疗移动推车侧边挂载手消液瓶，甚至民用的自行车、电动车侧边挂载水杯，都能用到同结构逻辑的支架。设计时特意规避了全包式的托架结构，开放式的弯管框架一方面能减轻整体重量，另一方面容器外壁和支架的接触面积更小，瓶身残留的液体、灰尘不容易在支架位置积存，日常清洁维护更方便，

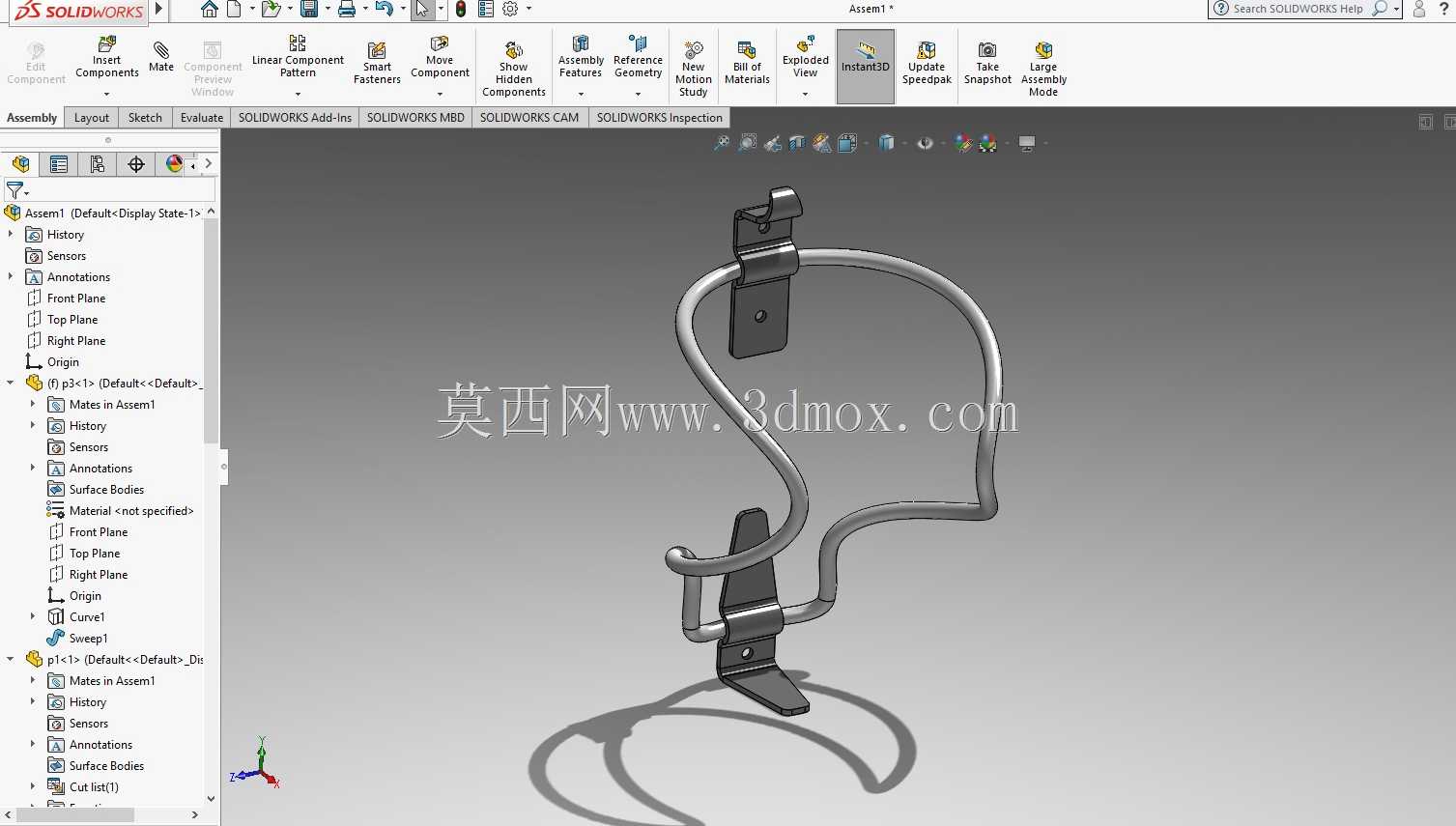

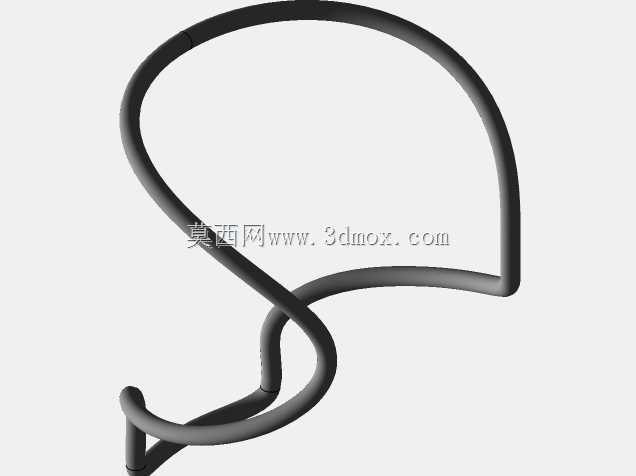

　　不会出现封闭式托架容易积污纳垢的问题。弯管的末端做了圆弧收边处理，没有尖锐的切口，取放容器时不会刮伤操作人员的手部，也不会刮破容器的标签纸。固定片的厚度经过校核，在承受满瓶容器的重量加上常规颠簸的冲击载荷时，固定片不会出现弯曲变形，安装孔位的间距匹配常规的型材安装孔距，不需要在安装面上重新打孔定位，现场安装效率更高。考虑到不同使用场景的耐腐蚀需求，这类支架的表面处理可以根据使用环境选择喷塑、镀锌或者抛光处理，在潮湿的车间、户外淋雨场景下也不会轻易生锈，长期使用不会因为锈蚀导致结构强度下降。不同于塑料注塑成型的同类支架，金属弯管结构的抗冲击性能更好，哪怕受到意外碰撞，也不会出现塑料件常见的开裂、脆断问题，使用寿命更长，适合工业场景下的高频重载使用需求。在做三维建模过程中，弯管部分采用扫掠特征成型，提前绘制好贴合瓶身的3D路径曲线，保证弯折后的轮廓和瓶身曲面的间隙均匀，卡扣片的安装面和安装基准面保持平行，避免安装时出现缝隙导致固定不稳，下部托边的伸出长度经过反复调整，既能够托住瓶底，又不会因为伸出过长影响容器的顺畅取放。
