五叶船用推进螺旋桨结构设计

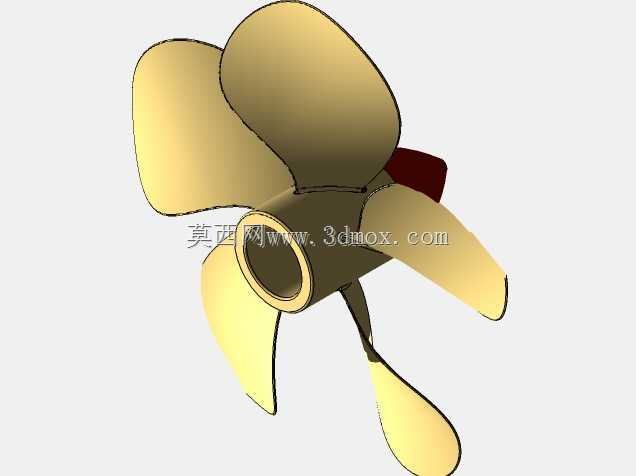

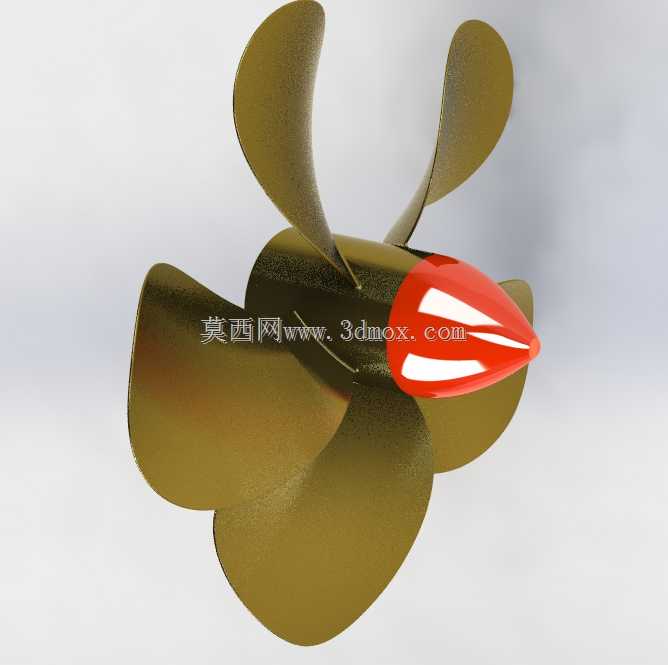

做船舶动力配套结构设计时，螺旋桨是直接决定航行动力效率、航行振动水平的核心部件，这次完成的五叶结构螺旋桨，主要适配内河中小型货运船舶、港作拖轮这类对低速大推力有明确需求的船型，日常作业中负责把主机输出的轴功率转化为轴向推力，克服船体航行的水阻，推动船舶完成前进、倒航等动作，相比常规三叶、四叶桨，五叶结构能有效降低桨叶转动时的脉动压力，减少船体艉部的振动传递，提升航行时的舱室舒适度，也能降低桨叶空泡发生的概率，延长桨叶本身的服役寿命。建模时先从桨叶的水动力型线入手，先确定螺旋桨的直径、盘面比、螺距比这些核心参数，结合适配船舶的主机额定转速、设计吃水深度，先绘制出各半径截面的翼型轮廓，不同半径位置的翼型厚度、弦长都随径向位置做渐变处理，叶根位置做加厚过渡，保证和桨毂连接的结构强度，叶梢位置做收薄处理，降低转动时的梢涡损失。桨毂部分采用锥孔配合结构，匹配艉轴的安装锥度，内部预留键槽安装位置，保证扭矩传递的可靠性，桨毂后端的整流帽结构做流线型过渡，减少桨毂后方的涡流阻力。建模流程上先搭建螺旋桨的旋转基准轴，绘制不同半径处的翼型截面草图，通过放样命令生成单个桨叶的实体，之后对叶根和桨毂的连接位置做圆角过渡，消除应力集中的直角结构，再通过圆周阵列生成五个均匀分布的桨叶，最后对整个实体做曲面光顺检查，保证桨叶表面的流线连续性，避免建模时的曲面折角影响水动力性能。安装边界上，桨毂的内孔锥度严格匹配对应规格艉轴的锥度标准，桨叶的最大旋转直径要预留足够的船体间隙，保证转动时不会和艉柱、舵叶发生干涉，桨叶的轴向安装位置要和船体艉部的型线匹配，保证进流的均匀性。整个建模过程中要反复核对各截面的翼型角度，保证螺距沿径向的分布符合设计要求，避免出现螺距偏差导致的推力损失，桨叶的厚度分布也要兼顾强度要求和水动力效率，不能为了追求强度盲目加厚桨叶，反而增加转动阻力。
