商用健身房室内器械布局三维设计方案

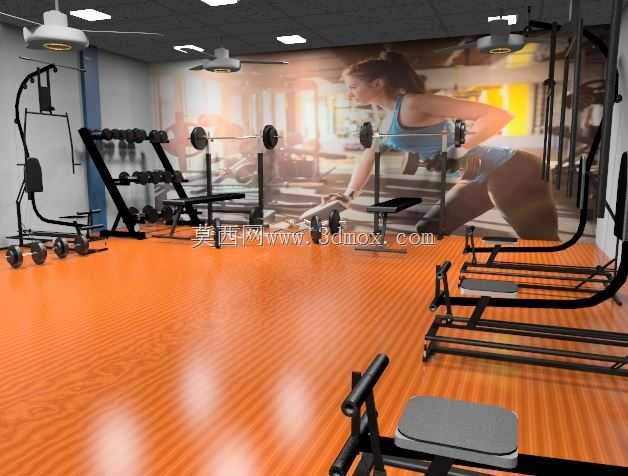

　　本次呈现的三维场景聚焦商用健身场馆的内部空间规划，从结构设计落地的角度还原了力量训练区的实际排布逻辑。首先从空间边界来看，整个训练区域的地面采用仿木纹防滑地胶铺设，地胶拼接缝隙预留3mm伸缩余量，适配场馆常年恒温20-26摄氏度的使用环境，避免热胀冷缩起翘；墙面采用浅灰蓝哑光防火饰面板，距地1.2米高度范围内做了软包防撞处理，软包厚度25mm，内部填充高密度回弹海绵，防止训练过程中器械磕碰或人员意外撞击受伤。顶面采用矿棉板集成吊顶，嵌入式平板灯的排布严格遵循训练区域照度要求，每个训练站位上方的照度不低于300lux，同时搭配吊式工业风扇，安装高度距地2.8米，扇叶直径1.2米，覆盖半径4米，保证训练区域空气流通的同时不会直吹训练人员造成体感不适。

　　器械排布上，场景内首先呈现了组合式哑铃架与平卧推架的组合布局，哑铃架整体长度2.2米，宽度0.6米，高度0.8米，架体采用40*80mm矩形钢管焊接成型，表面做哑光黑喷塑处理，架体底部预留M12膨胀螺栓安装孔，固定时与墙面保持至少0.5米的通行间距，哑铃托位采用圆弧倒角设计，避免取放哑铃时刮擦漆面。平卧推架紧邻哑铃架布置，两者间距预留1.2米，满足训练人员躺卧、起身以及辅助人员站位的操作空间，卧推架的杠铃支撑挂钩高度可在0.9米至1.2米区间调节，适配不同身高训练者的使用需求，凳面采用高密度PU发泡材质，厚度80mm，表面做防滑纹理处理，凳面高度距地0.45米，符合人体工程学卧推姿态的腿部支撑要求。

　　场景深处布置了多功能龙门架训练器，该设备整体占地尺寸为长3.2米、宽1.8米、高度2.4米，设备安装时与后侧墙面预留0.3米的管线与维护空间，钢索导向轮的安装位置经过受力校核，保证拉背、夹胸、高位下拉等不同训练动作下钢索运行无卡顿，配重块采用全铸铁包胶设计，单块重量5kg，总配重可达100kg，配重插销采用弹簧自锁结构，避免训练过程中插销滑脱造成安全隐患。龙门架旁配置了可调式哑铃凳，凳面角度可在0度至75度区间多档调节，满足平卧、上斜、坐姿等不同训练姿态的使用需求，凳脚采用防滑橡胶脚垫，无需螺栓固定即可保证训练过程中设备无位移。

　　空间内的通行主通道宽度预留1.5米，满足两人侧身交汇以及小型清洁设备通行的需求，所有器械的边角位置均做R30以上的圆弧倒角处理，避免尖锐棱角造成磕碰伤害。从设计逻辑来看，整个区域的器械排布遵循训练动线原则，自由力量区集中布置在场馆采光较好的靠窗侧，保证训练时的自然采光需求，同时靠近场馆的通风口位置，快速排出训练过程中产生的浊气；固定器械区沿墙面排布，最大化利用墙面空间，减少对中间通行区域的占用。地面的地胶铺设时在每个器械下方额外增加2mm厚的减震垫，缓冲重物掉落时的冲击力，避免对楼下空间造成噪音干扰，减震垫的尺寸比器械底座外轮廓大100mm，完全覆盖器械的受力影响范围。

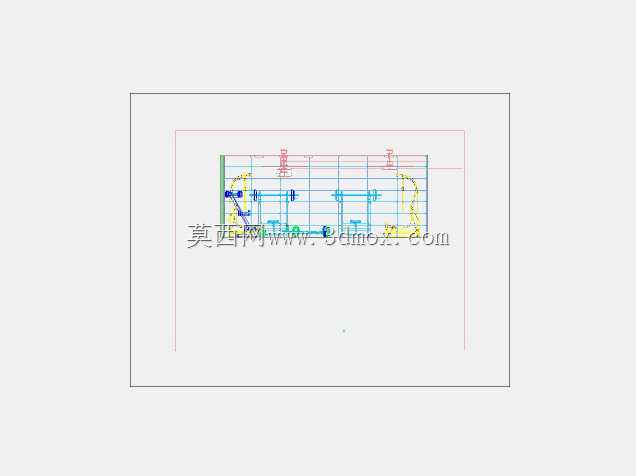

　　顶面的照明线路与风扇线路均采用穿镀锌钢管暗敷在吊顶内部，开关面板统一布置在场馆入口处距地1.4米高度，分区域控制照明与风扇，非运营时段可单独关闭对应区域的设备，降低能耗。墙面的软包基层采用12mm厚多层板打底，软包通过不锈钢压条固定，后期维护更换时可单独拆卸单块软包，无需整体拆除。整个场景的建模过程中，所有器械的安装孔位、连接结构均按照实际商用健身器械的出厂参数还原，可直接用于场馆装修的布局校核、施工交底，帮助场馆运营方在装修前提前确认器械排布的合理性，避免后期进场安装时出现空间不足、动线冲突等问题，同时也可用于健身场馆的效果展示，让客户提前感知场馆的训练环境与器械配置情况。
