诺基亚N78手机内部结构三维拆解设计

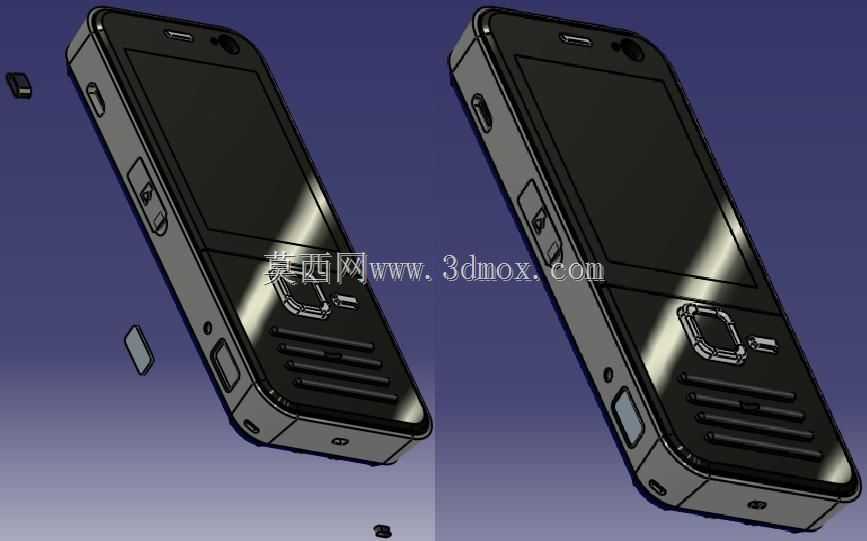

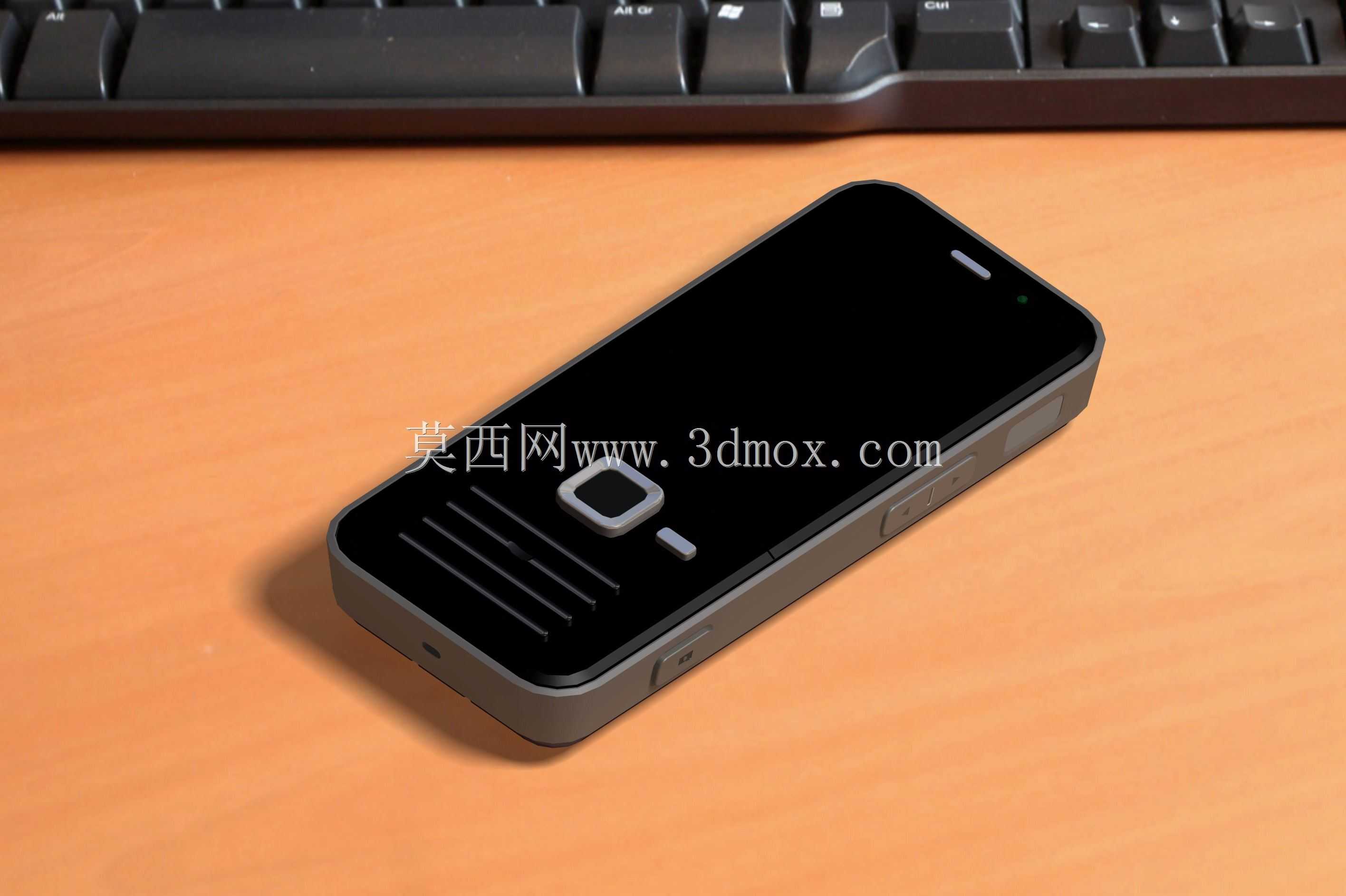

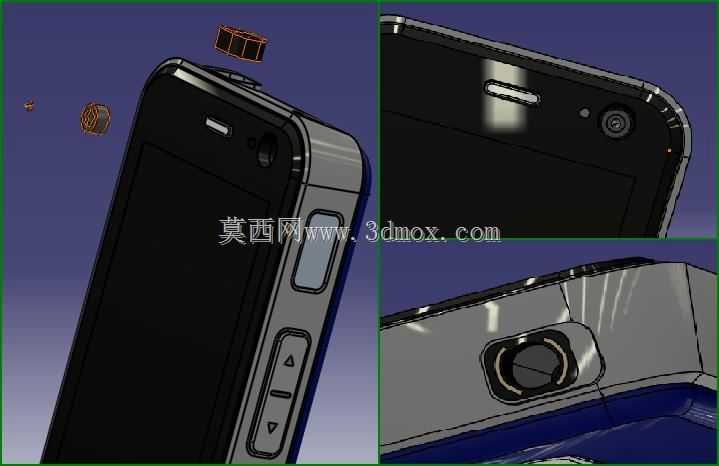

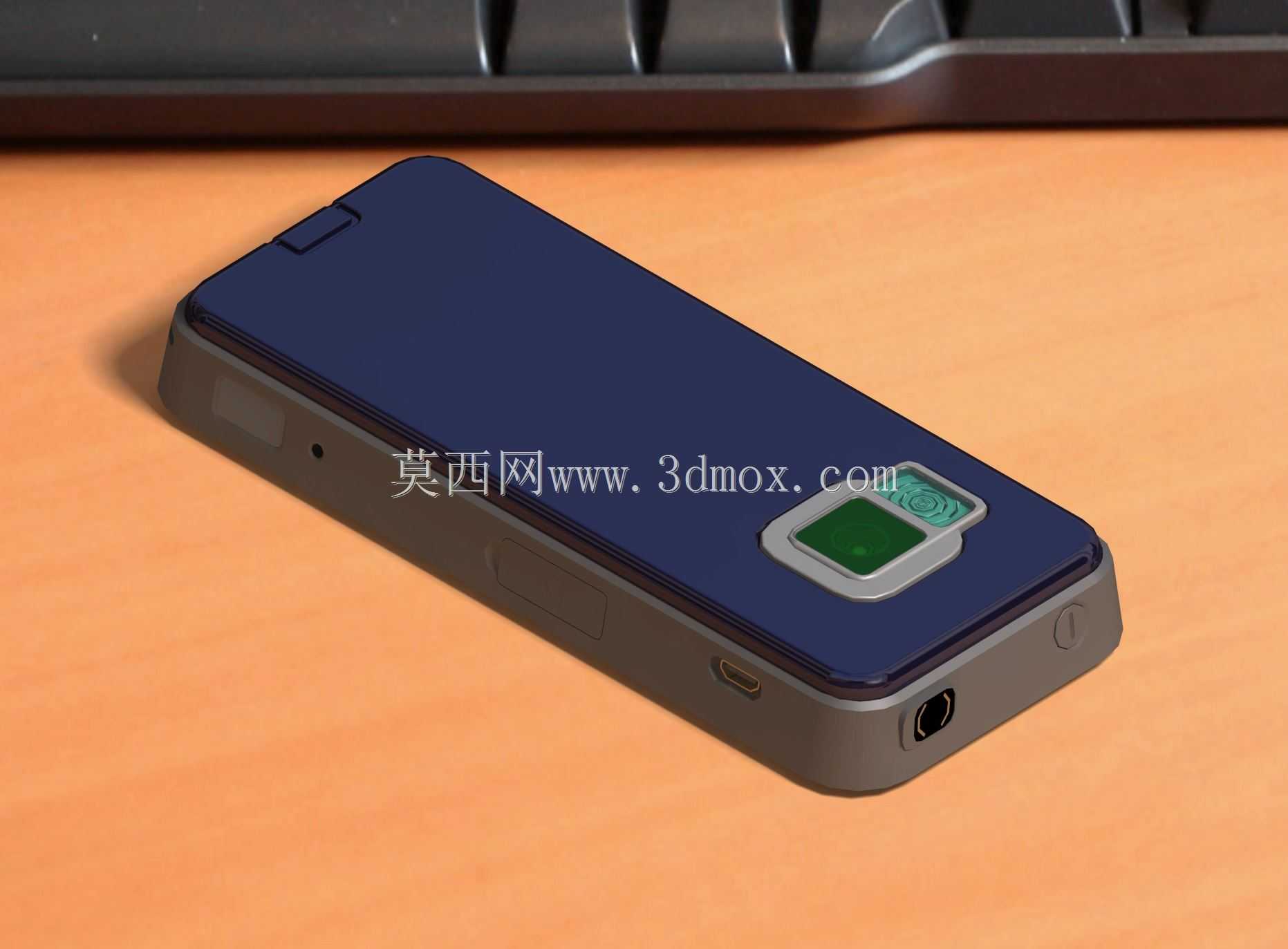

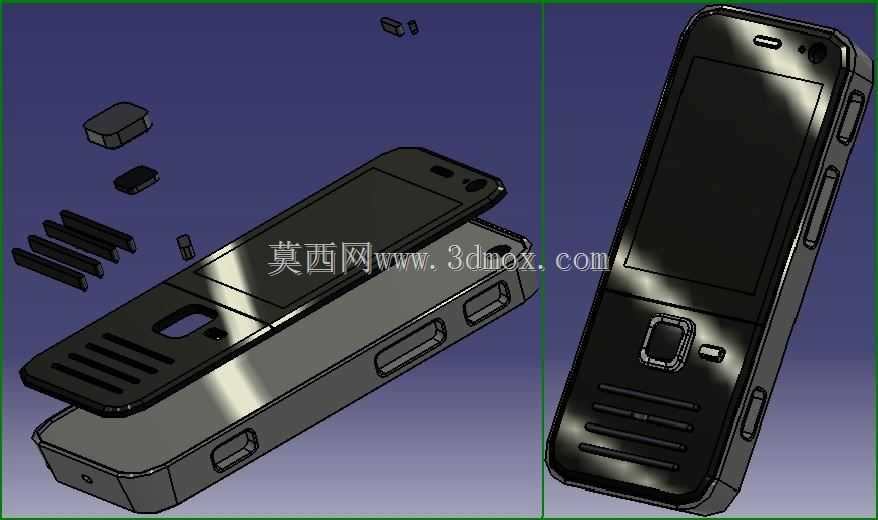

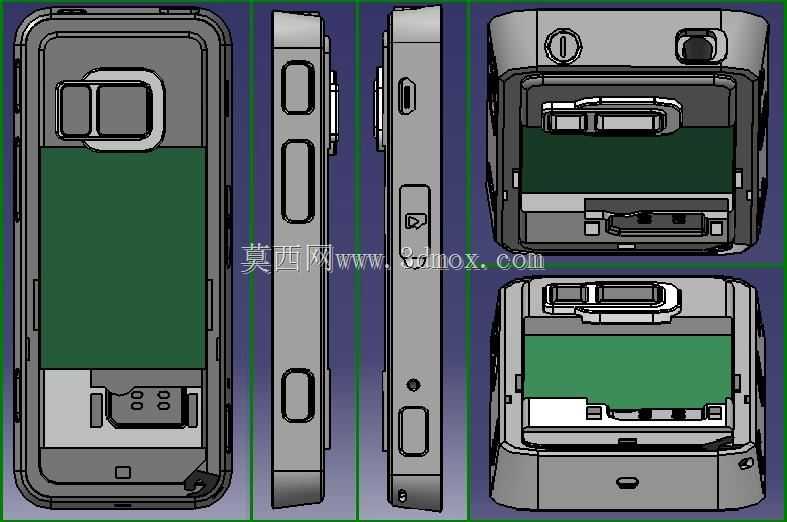

　　这套三维结构完整还原了直板功能机鼎盛时期的经典终端内部装配逻辑，从实际工程落地的角度看，这类结构设计在当年的移动通讯终端装配场景中极具代表性，所有的堆叠、卡扣、限位设计都围绕量产装配效率、日常使用抗跌落性能、后期维修拆解便利性三个核心维度展开。从整机的安装边界来看，整机遵循直板机的经典长宽厚比例，正面屏幕区域占据正面七成以上面积，下方预留按键装配的下沉空间，背部摄像头模组做局部凸起的结构补强，所有外露接口——包括底部的数据充电接口、侧面的音量按键与拍照快捷键，都在壳体上做了对应的让位与密封唇边设计，避免日常使用中汗液、灰尘进入机身内部造成电路腐蚀。内部堆叠的逻辑非常清晰，核心PCB板作为整个机身的结构承载核心，

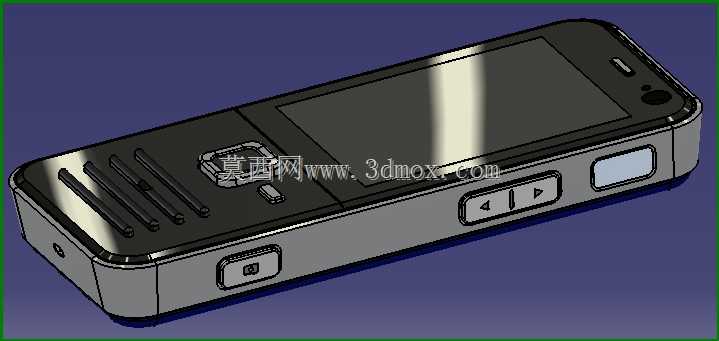

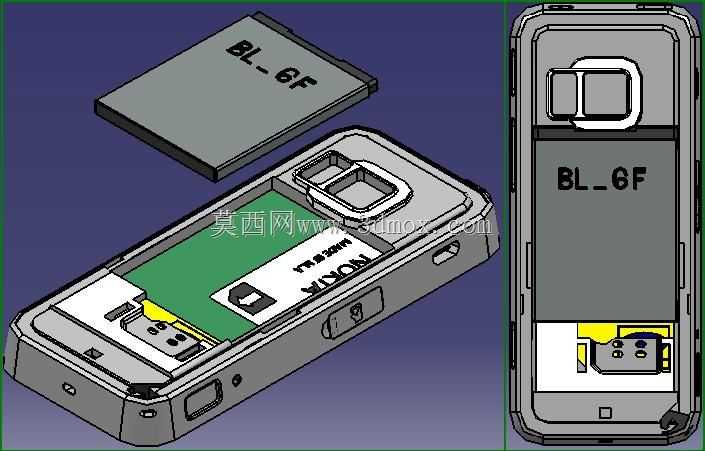

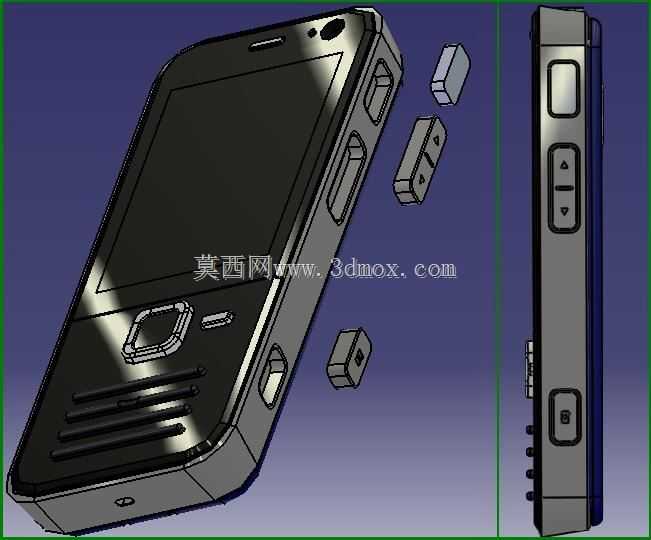

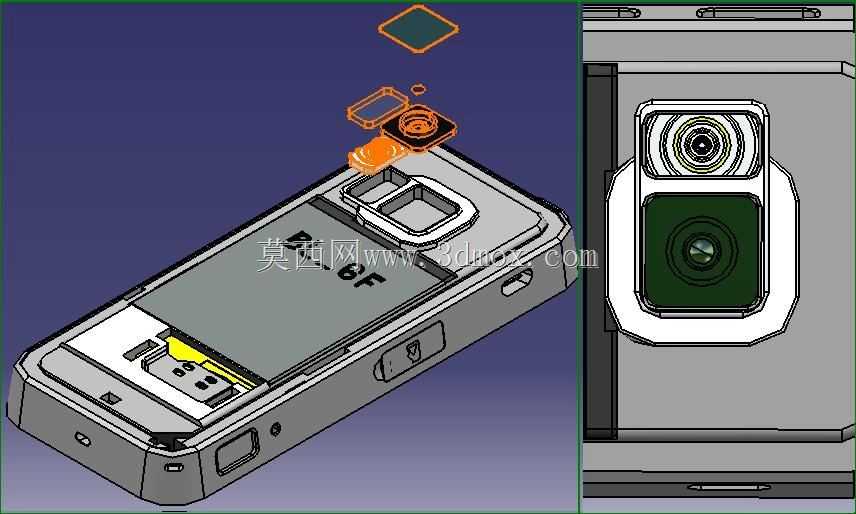

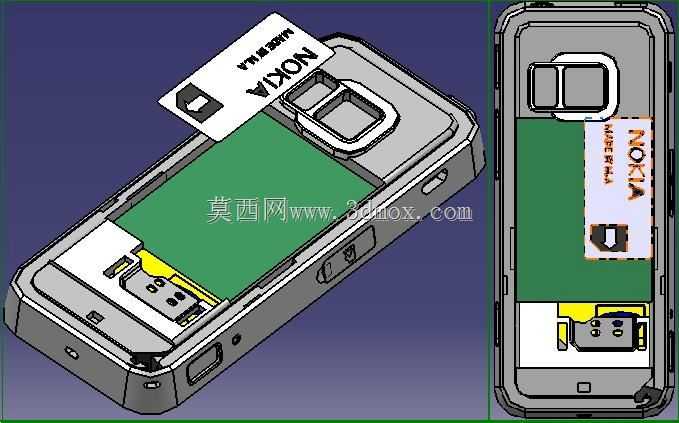

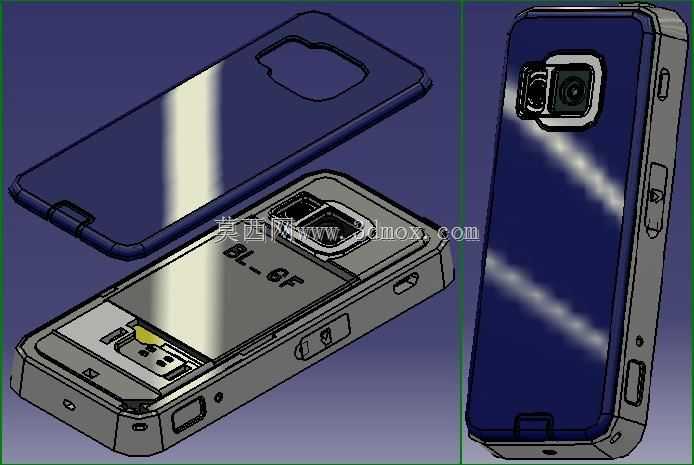

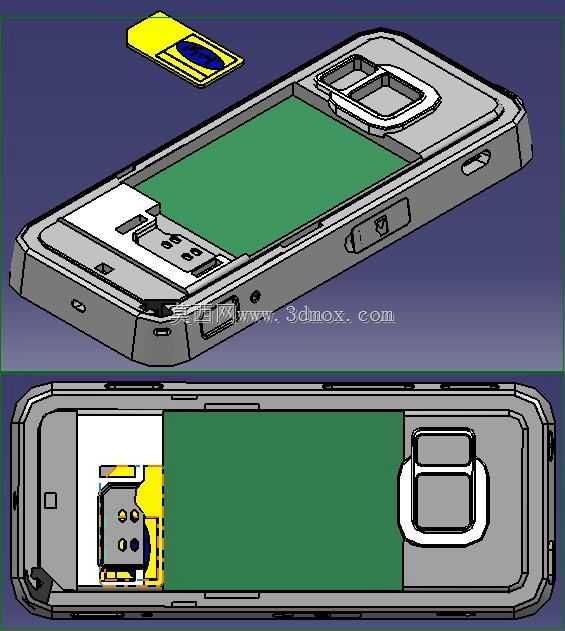

　　电池仓预留了标准规格手机电池的安装空间，四周设计有四个对称的卡扣限位筋，电池装入后不会因为日常晃动出现接触不良的问题，摄像头模组通过独立的定位柱固定在PCB对应位置，外围包裹有薄型泡棉缓冲层，既可以避免镜头与后盖硬接触刮花镜片，也能在跌落时吸收冲击能量保护成像组件。前后壳体的连接采用了周圈卡扣加底部两颗紧固螺丝的组合方案，卡扣的间距控制在12毫米到15毫米之间，这个间距是当年消费电子壳体装配的经验最优值——间距过大容易出现壳体合缝不严、按压异响的问题，间距过小则会提升模具加工精度要求，同时增加拆解时卡扣断裂的概率。侧面按键的设计采用了独立POM材质按键嵌件的方案，按键与壳体之间预留0.1毫米的活动间隙，内侧设计有凸起的触发柱，

　　正对PCB上的锅仔片位置，按压行程控制在0.3毫米左右，既保证按压时有清晰的反馈手感，也不会因为行程过大造成按键卡滞。从结构设计的思路来看，这套设计充分考虑了当年的制造工艺水平，所有壳体的拔模斜度都控制在1.5度以上，加强筋的厚度不超过壳体壁厚的三分之二，避免注塑成型时出现表面缩痕，内部所有的走线空间都预留了足够的宽度，射频同轴线从主板延伸到天线触点的路径上设计有三个走线卡扣，避免装配时线束被壳体挤压造成信号衰减。在实际的维修场景中，只需要拧下底部两颗固定螺丝，沿中框缝隙用撬片逐步脱开周圈卡扣，就可以将后盖与前壳分离，电池可以直接取出更换，摄像头模组、按键组件都采用模块化设计，单独损坏时不需要整体更换主板，大幅降低了售后维修的成本。

　　从跌落防护的设计细节来看，机身四个角的位置都做了局部加厚的缓冲结构，内部对应的位置设计有十字形加强筋，当手机从日常使用的桌面高度跌落时，角部的结构可以首先吸收冲击能量，避免冲击力直接传递到屏幕和PCB板上造成屏幕碎裂或者元器件虚焊。屏幕组件的固定采用了双面胶泡棉加四周限位筋的方案，泡棉的厚度为0.5毫米，既可以填充屏幕与前壳之间的间隙，也能在受到正面挤压时提供一定的缓冲量，避免屏幕因为应力集中出现碎裂。这套结构对于现在的消费电子结构设计从业者依然有参考价值，尤其是在空间受限的直板类终端堆叠设计中，如何平衡结构强度、装配效率、用户手感三者的关系，这套经典机型的结构方案给出了非常务实的工程解法，没有过度追求超薄的噱头，所有的结构设计都围绕实际使用中的可靠性展开，每一处卡扣、每一条加强筋、每一个让位结构都有明确的工程目的，没有冗余的设计内容。
