立式单缸往复式蒸汽发动机结构模型

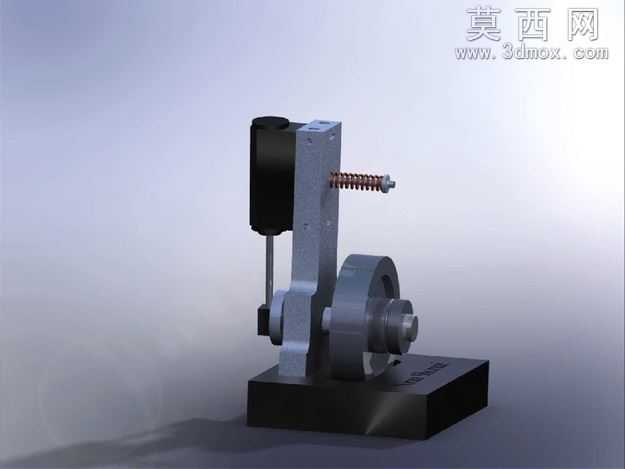

本模型为立式单缸往复式蒸汽发动机三维结构模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计的尺寸配合规范，对每一处零件的装配约束都做了精准定义，可完整还原蒸汽发动机的运行动作逻辑。建模阶段首先搭建整体装配基准，以厚重的方形安装底座为装配根基，依次完成立式机架、气缸组件、曲柄飞轮机构、复位弹簧组件的零件建模与装配：气缸部分采用立式布局，上部为模拟蒸汽作动的缸体结构，配套设计了活塞杆的直线运动导向结构，保证活塞往复运动的同轴度，避免运动卡滞；传动部分采用曲柄滑块机构，将活塞杆的直线往复运动转化为飞轮的旋转运动，飞轮部分做了偏心配重设计，可模拟真实蒸汽机依靠飞轮惯性度过止点的运行特性；复位弹簧安装于机架侧部，用于模拟配气机构的复位动作，弹簧参数按照标准机械弹簧选型设置，螺距、中径、丝径均符合常规设计规范。渲染阶段采用Photoworks渲染模块完成效果输出，材质分配贴合真实机械产品质感：底座与机架采用铸铁哑光金属材质，还原金属机加工后的磨砂质感；气缸、飞轮、活塞杆等运动部件采用亮面钢材材质，突出金属加工面的光洁度；复位弹簧采用弹簧钢材质，表现出金属弹性件的特有光泽；背景采用渐变浅灰背景，搭配柔和的环境光影，突出模型本身的结构层次，同时配套制作了360度全景效果图，可全方位展示模型的各个装配细节。设计过程中重点还原了蒸汽机的核心运动逻辑，所有运动副均添加了合理的配合约束，可直接用于运动仿真演示，直观展示蒸汽动力从直线往复运动到旋转动力输出的转化过程，模型结构完整无缺失零件，各零件间无干涉问题，既可以作为机械原理教学的演示素材，也可作为小型动力装置设计的参考原型，帮助理解早期热力发动机的结构设计思路与机械传动的核心原理。
