养蜂用双类型手持电动喷烟器设计

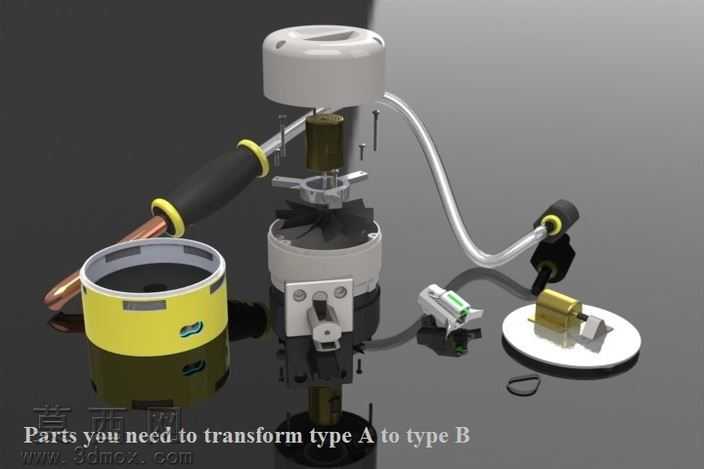

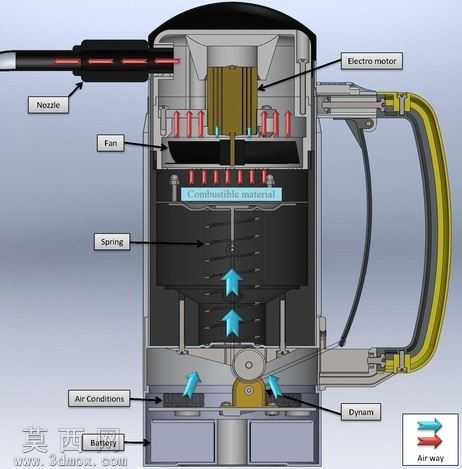

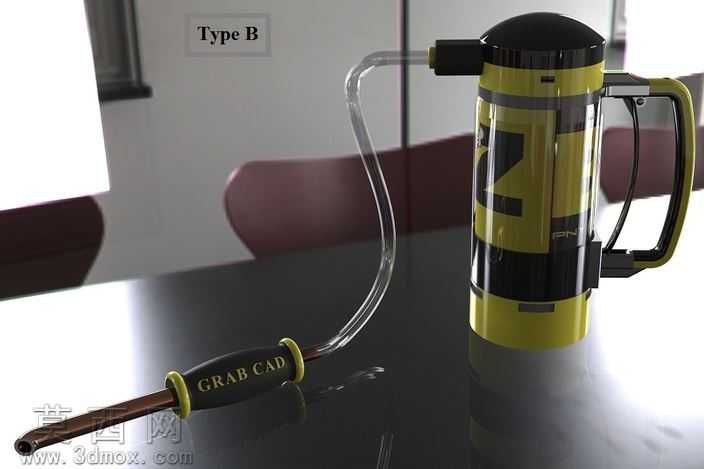

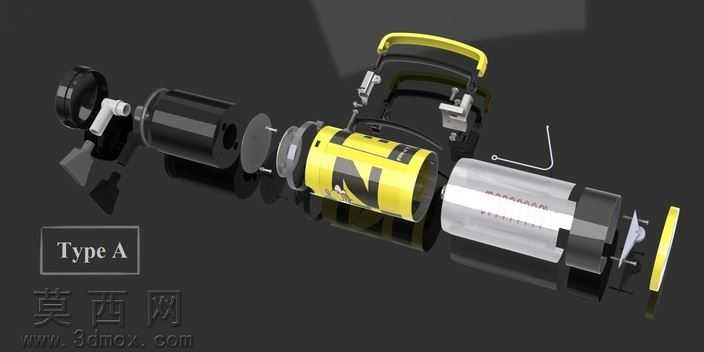

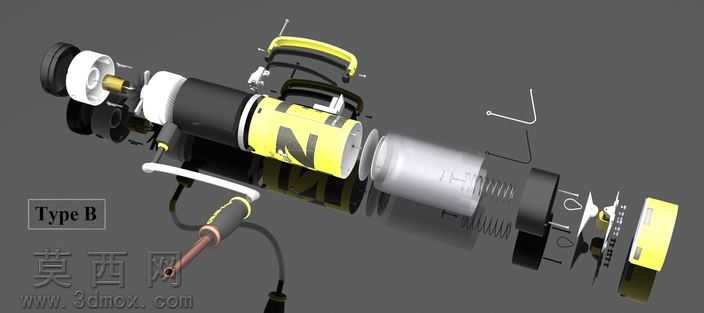

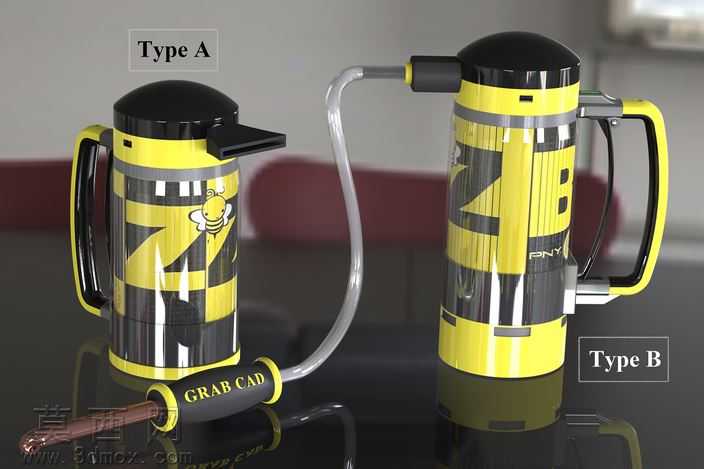

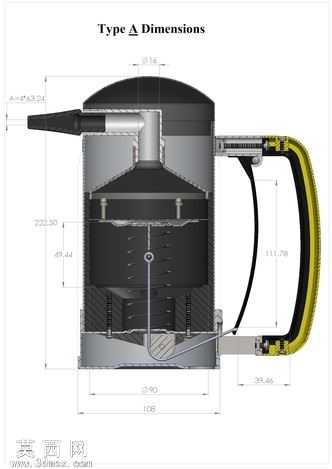

本作品为面向养蜂作业场景设计的手持喷烟器三维模型，共规划Type A纯机械款、Type B机电结合款两种构型，两款产品采用统一的壶型主体外观基底，通过三维建模软件完成全参数化结构搭建，建模过程中对各部件的装配公差、运动干涉做了全程校验，确保结构逻辑符合实际生产装配要求。外观渲染阶段采用黑黄撞色的高辨识度配色方案，主体外壳设置半透明可视化区域，可直观观察内部燃料存量，表面材质区分处理到位：握持手柄做哑光防滑橡胶材质模拟，壶身外壳做亮面硬质塑料质感表现，金属输烟管做拉丝金属材质渲染，连接部位的密封胶圈、操作按键等细节部件均做了对应的材质质感还原，整体渲染效果真实细腻，清晰呈现产品的外观特征与结构层次。结构设计上，Type A纯机械款采用按压握把驱动的隔膜泵结构，按压握把时隔膜组的开孔导通引入空气，松开握把时弹簧驱动隔膜复位封堵气路，气流定向通过喷嘴输出，将烟体平稳送出，整体结构无电子元器件，依靠纯机械结构实现送风功能，结构简单可靠，生产与维护成本更低，适合基础作业需求。Type B机电结合款在保留机械操作结构的基础上，增设电池仓与电动送风模块，内置可充电电池驱动电机带动活塞移动实现稳定送风，既可以手动按压操作，也可切换电动模式持续输出烟流，降低长时间作业的操作疲劳，同时预留充电接口可对内置电池补能，功能更丰富适配多元作业场景。两款产品的主体结构件可实现通用互换，仅需更换对应功能模块即可完成不同版本的转换，有效降低开模与生产的综合成本，兼顾不同预算用户的选购需求，整体结构设计贴合养蜂作业的实际使用习惯，握持手柄的弧度、出烟管的长度、操作按键的位置均做了人机工程学优化，确保长时间握持操作的舒适度。
