可折叠铰链式防护眼镜结构三维设计

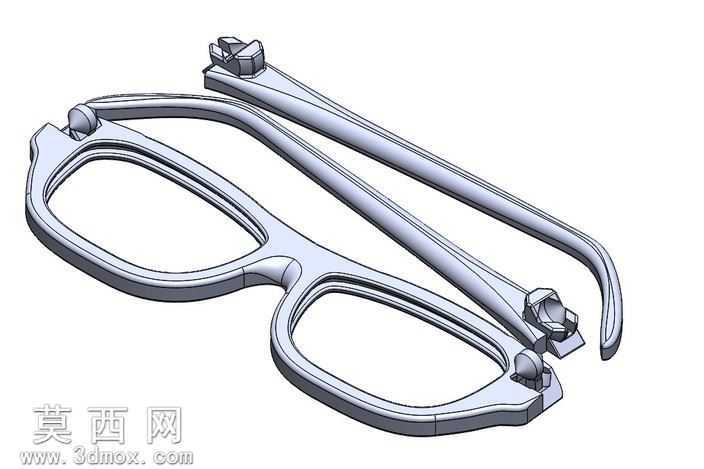

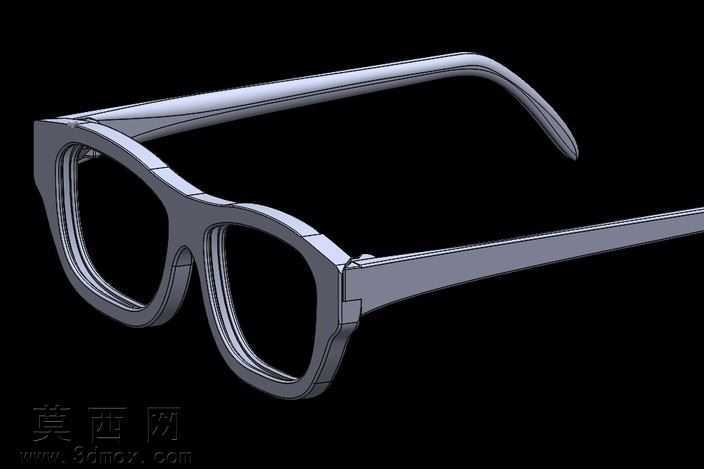

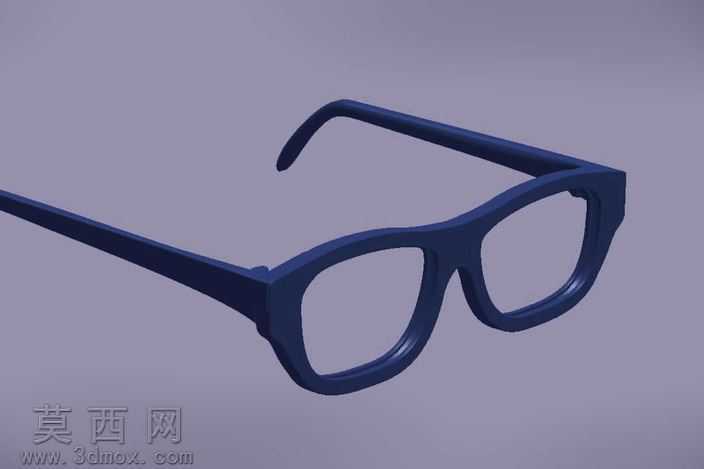

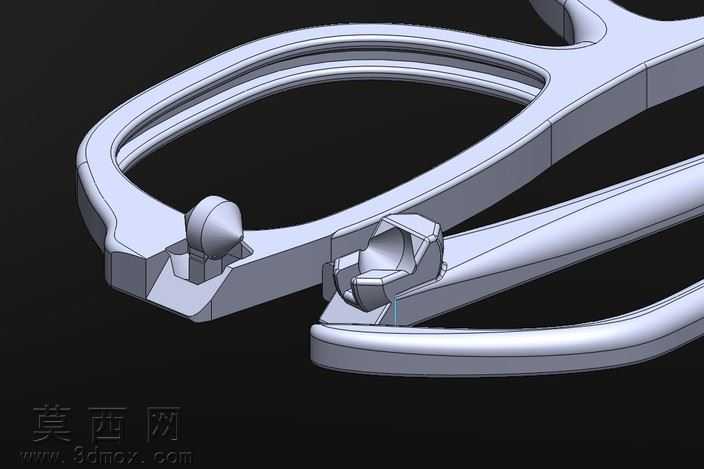

本作品为可折叠式眼镜的三维结构设计，整体采用模块化拆分建模思路，将眼镜拆分为前镜框、左右镜腿、铰接连接结构三个独立部分完成参数化建模，在三维建模过程中严格把控各部件的装配公差，确保铰接位置的转动自由度符合日常使用的开合需求。建模阶段优先完成镜框主体的曲面构建，通过放样、曲面修剪、实体加厚等操作打造出贴合面部轮廓的镜框弧度，镜框边缘做均匀的圆角过渡处理，避免尖锐棱角带来的佩戴不适感，镜框内侧预留镜片安装的卡槽结构，卡槽尺寸经过参数校准，可匹配常规规格的防护镜片安装。镜腿部分采用符合人体工学的弧度设计，从铰接端到耳挂位置做渐变的截面收窄处理，既保证镜腿的结构强度，又能减轻整体重量提升佩戴舒适度。核心的铰接结构是本设计的重点，采用放置胶锥形针脚的铰接方案，建模时特意将铰接位置的开合角度限制在大于45度的安全区间，避免镜腿过度外翻造成结构断裂，同时铰接位置的转轴与轴孔采用间隙配合的参数设置，保证开合转动顺畅无卡顿，长期使用也不会出现松动脱落的问题。材质渲染阶段，整体部件赋予哑光硬质塑料的材质效果，调整材质的粗糙度与反光参数，还原日常穿戴类塑胶配件的真实质感，铰接位置的金属转轴单独赋予金属材质，通过明暗对比突出结构的分层设计。整体设计结构简洁，所有部件均满足3D打印的成型要求，无悬空角度过大的难打印结构，无需额外添加支撑即可完成打印制作，打印完成后仅需简单装配即可投入使用，既可以作为日常防护眼镜的结构原型，也可作为3D打印创意穿戴作品的设计参考，铰接结构的设计思路也可迁移应用到其他需要折叠转动结构的小型穿戴产品设计中。
