12V铅酸储能蓄电池结构三维建模

　　在工业后备供电、小型动力设备配套、分布式储能节点的实际选型与结构适配工作中，铅酸类蓄电池的安装空间预留、接线端子位置匹配、外壳防护结构验证，往往是结构设计阶段容易被忽略却直接影响后期装配可靠性的环节。这款12伏规格的铅酸蓄电池三维模型，完全按照实际量产产品的结构特征还原，建模过程中优先还原了产品的实际安装边界与外部接口特征，没有做多余的艺术化修饰，所有结构尺寸都参考同规格量产产品的实测参数搭建，可直接用于设备舱体的布局干涉检查、安装支架的结构设计、接线走线的空间规划工作。从实际应用场景来看，这类蓄电池常被用在不间断供电系统的后备储能单元、小型电动代步车辆的动力源、户外光伏离网系统的储能模块、工业控制机柜的应急供电单元，

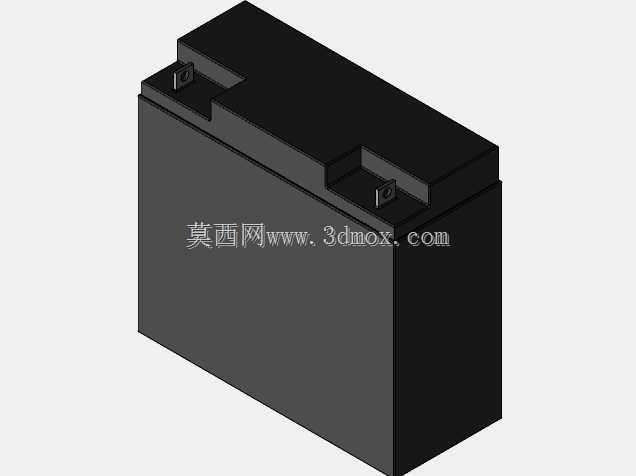

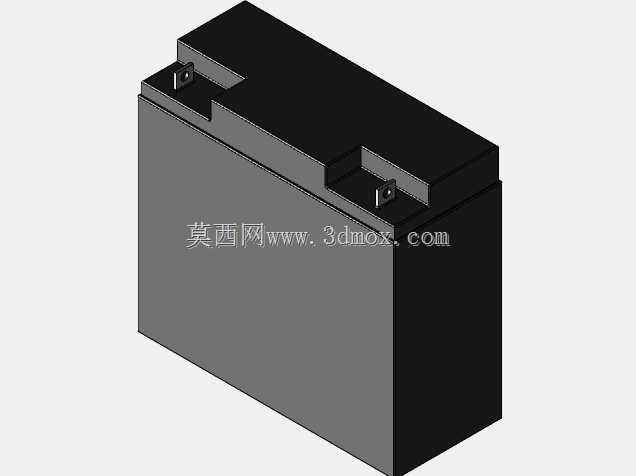

　　不同场景下对电池的安装固定方式、端子朝向、周边散热空间预留都有不同要求，依托精准的三维模型，设计人员可以在方案阶段就完成电池舱的尺寸校核，避免后期出现安装位与电池本体干涉、端子接线空间不足、固定卡扣位置错位等问题。模型还原了电池本体的长方体主体结构，顶部的两个内嵌式接线端子做了精准的位置还原，端子的凸起高度、接线片的固定孔位都和实物一致，顶部的阶梯式封边结构也完全复刻，这部分结构是电池上盖与槽体的密封扣合位，在做电池舱压条设计时，需要避开这部分密封结构，防止压装力过大破坏壳体密封性能。电池外壳的侧壁为平整直面，没有多余的凸起加强筋，这一特征适配市面上绝大多数通用电池固定支架的安装方式，无论是侧面夹持式固定还是底部承托式固定，

　　都能保证贴合面的接触面积，减少长期使用过程中因振动产生的固定松动。建模时特意保留了壳体的拔模斜度特征，虽然斜度数值不大，但在做紧密配合的电池舱设计时，这一细节会直接影响舱体开口的尺寸公差设定，如果忽略拔模斜度直接按照标称的长宽尺寸做直壁舱体，实际装配时很容易出现电池上端卡滞无法落位的问题。从设计思路上，这类铅酸蓄电池的外部结构设计优先服务于两个核心需求，一是内部极群与电解液的密封容纳，二是外部安装与接线的便捷可靠性，所以外壳整体采用规整的长方体造型，最大化利用内部空间的同时，也降低了外部安装结构的设计复杂度；顶部的端子采用内嵌式下沉设计，相比外凸式端子，能减少运输、安装过程中端子受碰撞变形的概率，同时接线完成后，

　　绝缘保护罩可以完全覆盖端子部位，降低意外短路的风险。在做配套结构设计时，需要注意电池底部的支撑平面平整度，因为这类电池自重接近14磅，如果支撑面存在凸起或者局部悬空，长期使用过程中壳体受内部重量压迫，容易出现应力集中导致的壳体开裂漏液问题；同时端子周边需要预留不小于15毫米的操作空间，方便接线时的螺栓紧固操作，以及后期的维护检测。模型还还原了壳体顶部的两个小凹槽结构，这部分是同系列不同容量电池的通用模具特征，在堆叠存放或者上层安装压板时，可以起到定位防滑的作用，设计上层固定结构时，可以利用这两个凹槽做定位凸点，进一步提升电池固定的可靠性，避免设备移动过程中电池出现横向窜动。对于做设备结构设计的人员来说，这类通用储能部件的精准模型，能大幅减少前期选型适配的工作量，不需要等待实物样品到手就可以完成整个舱体的结构设计，同时可以在虚拟装配环境中模拟电池的安装拆卸路径，验证维护操作时是否需要拆除周边其他部件，提前优化舱体的布局设计，提升后期产品的维护便捷性。
